有机硅氨基树脂提供环氧树脂无与伦比的耐候性

环氧涂料由于其极佳的粘结强度、耐化学品性能以及优异的物理机械性能，可提供极好的防腐性能。同时由于环氧树脂的耐紫外光老化性能差的问题，使其在户外的应用场合中会由于阳光的长时间曝晒而产生漆膜的损伤，出现开裂、粉化的问题。





有一些有机硅氨基树脂由于其良好的耐候性能，且可以与环氧树脂交联固化，可以赋予环氧涂料独特的耐候性能。



在室温条件下即可固化

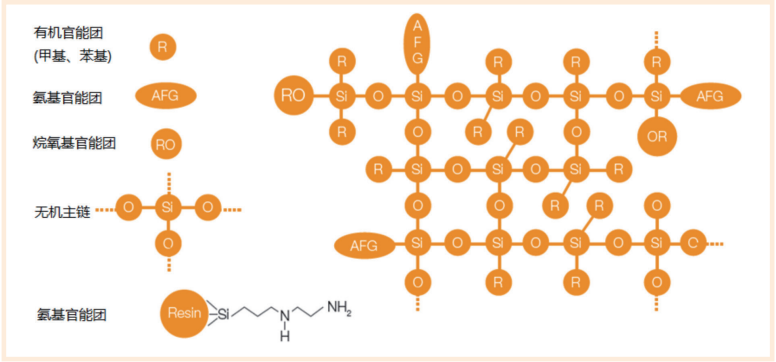

SILRES®HP2000，HP2020是一种含氨基官能团的硅树脂（详见图1），氨基官能团通过硅-碳键与硅树脂相互连接。此特殊结构保证了该树脂即可用硅氧烷基团缩合反应中的催化剂，也可以用作具有反应活性的固化基团。



同时，这种特殊设计的树脂结构也保证了在室温条件下，硅树脂也可与氧树脂中的环氧基团在较短的时间内生反应，形成致密稳定的高分子涂膜。



SILRES®HP2000、HP2020的优势



采用SILRES^®HP2000、HP2020的环氧聚硅氧烷涂料不仅具有极高的硬度、优异的长期光泽稳定性、优异的耐溶剂性，而且VOC含量较低。涂料配方中VOC含量通常只有100~250g/l（具体取决于具体的涂料粘度要求）。这种单道涂层集合了传统环氧涂料的性能优势，还兼具耐候性良好的异氰酸酯固化PU类面涂的双重优势。

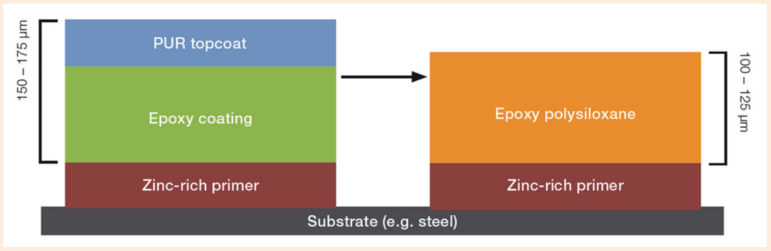

为满足防腐等级C4的要求，单道涂层环氧聚硅氧烷体系在性能方面已经可以取代以往双道涂层体系。此应用的推广可以大幅降低劳动成本和施工时间。





采用SILRES^®HP2000，HP2020的面涂三道涂层体系也可满足最高防腐等级C5-I和C5-M的要求。



采用SILRES^®HP2000，HP2020的环氧聚硅氧烷涂料不需要添加异氰酸酯或聚氨酯基团，可一定程度的改善施工人员的有害施工环境。

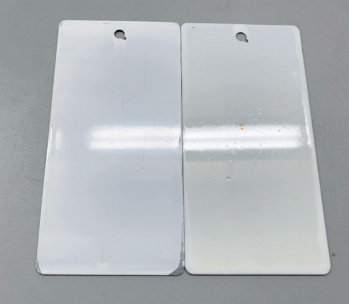

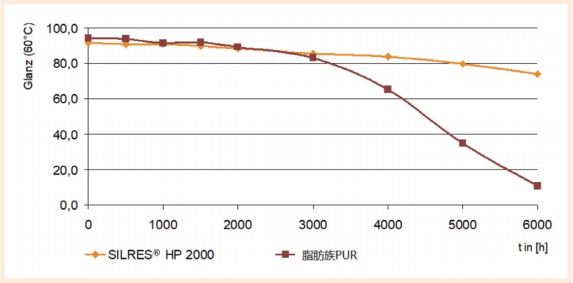

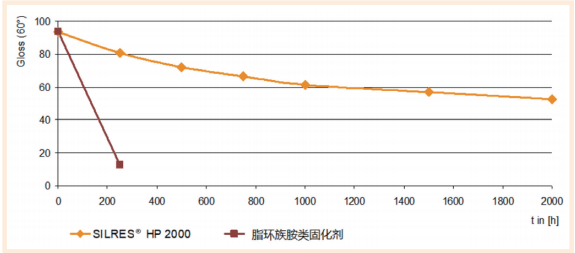

该体系在取代有机胺类固化剂后（脂环族环氧）的光泽度及光泽度保持率优于异氰酸酯类PUR面漆。在经过QUV-B及氙灯测试后的测试结果如图3，4所示。



综上所述，SILRES^®HP2000，HP2020有机硅氨基树脂作为两款应用于环氧聚硅氧烷涂料固化剂，在明显改善漆膜耐候性的同时，可大幅降低涂料VOC，且不含异氰酸酯类有害成分。同时可在一定的防腐等级应用中可减少一道涂层的施工，为目前绿色节能环保的涂料应用趋势提供了新的解决方案。
