模具间隙重不重要？看完这篇文章就知道了

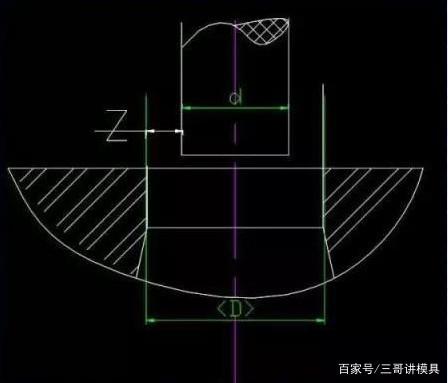

所谓冲裁间隙，就是上模刀口和下模刀口间的间隙，如图，就是下图中的Z处。





冲裁间隙的影响



一、对冲裁断面质量的影响

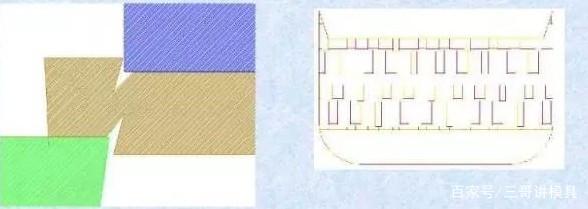

①如图，间隙合理：裂缝重合，剪切面较大，模辊面，毛头，难度较小，断面质量好

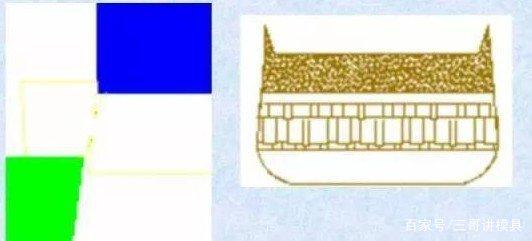

②如图，间隙过小：裂缝不重合，材料二次剪断，断面形成二个剪切面，毛头大。上下裂纹之间的材料被第二次剪切，产生两个剪切面

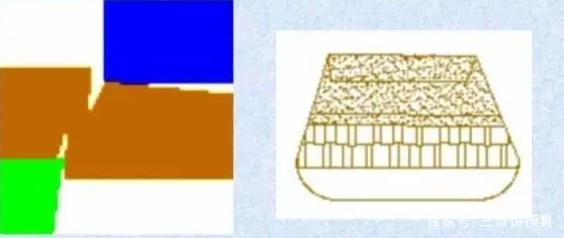

③如图，间隙过大：裂缝不重合，变形区材料受拉伸，剪切面小，模辊面撕裂面毛头很大，断面质量差





④间隙不均匀：间隙小的一般呈过小间隙的断面特征；间隙大的一边呈过大间隙的特征



二、间隙对冲裁件尺寸精度的影响



冲裁时材料有弹性形变，在冲裁结束后，由于材料弹性形变的恢复，让工件的尺寸在冲裁上下模刀口尺寸之间产生一定的尺寸偏差



1、间隙过大会导致变形区拉伸形变落料件回弹，尺寸会变小



2、间隙过小会导致变形区压缩变形落料件回弹，尺寸会变大





三、间隙对冲裁力的影响



1、间隙小会导致变形去压应力的成分大，拉应力的成分小，从而材料变形抗力大，冲裁力也大



2、间隙大会导致变形区压应力大成分小，拉应力的成分大，从而材料变形抗力小，冲裁力也小

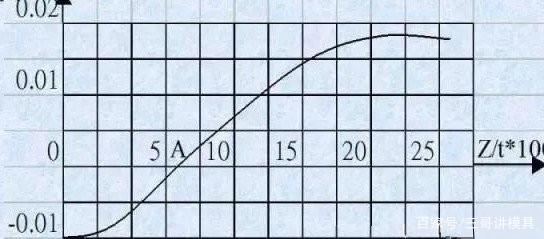

这里要注意的是，冲裁间隙在（5-20）％乘以t的范围内增大时，冲裁力降低不明显，间隙大的话，卸料力、推料力都明显变小





四、间隙对模具寿命的影响



1、间隙小会导致冲裁件跟刀口的摩擦力大，从而刀口的磨损大，寿命就短



2、间隙大会导致冲裁件跟刀口的摩擦力小，刀口的磨损就小，从而延长寿命



五、确定合理冲裁间隙



什么是合理的冲裁间隙？



对于同一间隙数值，想要满足多方面的要求非常困难，所以，合理间隙其实是指一个范围而不是一个确定的值



1、工件断面质量没有严格要求时，选用较大间隙以提高模具的寿命和减小冲裁力



2、工件断面质量及制造公差要求较高时，选用较小间隙



3、确定模具上下刀尺寸时，考虑模具在使用中磨损会让刀口间隙变大，所以要用GAPmin值计算。
