PipePatrol管道泄漏检测系统在泄漏检测中取得了显著效果

来源：荣格发布时间：2019-07-18 219

智能制造工业机器人传感器智能仓储物流机械传动仪器仪表液压与气动技术

近日，台湾的台塑石化股份有限公司（Formosa Petrochemical Corporation）在144公里长的航空煤油管道上测试了科隆（KROHNE）的管道泄漏检测系统，用实践证实，该系统在几分钟内就能检测并定位直径仅为3mm的泄漏点。

早期，管道泄漏检测基于进出口流量差批量概率比检验（SPRT）等基本统计来进行。尽管这种方法在稳定管道条件下工作良好，但当管道条件变为瞬态时（例如在流量或压力变化期间），检测少量泄漏的灵敏度显著降低。不幸的是，由于管道中的压力变化，是瞬态条件下出现自发性泄漏的大概率事件。

为克服这些局限，开发了一种更加可靠的方法，称为实时瞬态建模（RTTM）。由于该方法基于进出口的流量、压力和温度连续计算管道的功能，因此具备管道瞬态运行期间更高灵敏度。即使管道一侧无流量，例如在气体管道缓冲期间，此模型仍可保持运行状态。

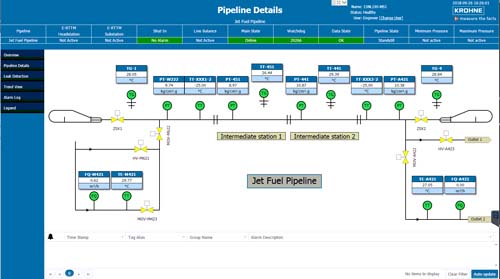

KROHNE与德国盖尔森基兴应用科学大学开展合作，通过加入特有的识别模式算法增强此手段。这种增强的E-RTTM（扩展实时瞬态建模）系统好处是它可以将假报警量减少到几乎为零。E-RTTM模型可对管道内的情况进行精确的计算，因而其构成了科隆KROHNEPipePatrol管道管理软件的核心。

从法规上看，多年来，德国已经制定了TRFL（管道技术规则）规定。TRFL规定 a.o. 运输易燃或有害物质的管道必须配备泄漏检测系统，因为该系统在瞬态条件下保持敏感。这不仅仅是一次理论性上的实践。管道只有在系统经过TüV测试和批准后才能开始运行。

近年来，世界其他地区也开始效仿德国的做法，提出了管道泄漏检测的法规要求。除此之外，台湾最近实施了与德国TRFL类似的规定。为了满足这些规定，台湾台塑石化股份有限公司（FPCC）要求三家供应商在长达144公里的DN 300 （90英里/12”）航空煤油管道上提供泄漏检测系统，以供测量用。

泄漏检测于2018年8月完成，包括6 mm (1/4”)和3 mm (1/8”)的泄漏检测。尽管管道上的仪器在快速泄漏检测方面不太理想，但在科隆的PipePatrol在泵送条件下几分钟内就检测并定位了两处泄漏。

有关PipePatrol的更多信息：链接http://cmp.krohnechina.com/pipeline-management/

如果您有兴趣了解台塑石化公司的检测结果，或大体上了解Krohne Pipepatrol管道管理软件，请联系您当地的KROHNE办事处或发送电子邮件至oilandgas@krohne.com。
