有对比有真相，Y轴切断的奥秘

一旦刀具断裂，将导致成本高昂的机床停机或零件报废，所以，切断的安全性是制造厂商高度重视的。为了满足对这些刀具的高需求，我们在2013年推出了CoroCut®QD系统。在改进这一高性能系统的过程中，我们开始着眼于具有Y轴加工能力的现代化机床。一次历史性的创新诞生了，那就是Y轴切断。

Y轴切断的原理其实非常简单。

传统的切断刀具与机床的X轴对齐，而Y轴刀具是逆时针旋转90°与Y轴对齐。在传统的刀具配置中，相对细长的切断刀板和刀架以90°的角度送入旋转工件。最大的切削力由切削速度产生，其余的由进给运动产生。其结果是，合成的力矢量以大约30°的角度对角地进入刀具，换句话说，跨过刀板强度非常弱的部分。为了避免刀具断裂，可以通过减少刀板悬伸并增加刀板高度来补偿，但这又会影响刀具的可用性。

传统的切断刀具与机床的X轴对齐，而Y轴刀具只是逆时针旋转90°与Y轴对齐。

似乎陷入了两难?别着急，换个角度试一试。

将刀片座旋转90°利用Y轴，刀具就能利用其前端沿进刀路线切入工件，从而使合成切削力矢量与刀板的纵轴几乎对齐。山特维克可乐满的研发团队用有限元方法(FEM)进行了分析，与传统的刀板设计相比，Y轴切断的方法消除了临界应力，可以使刀板刚度增加六倍以上。

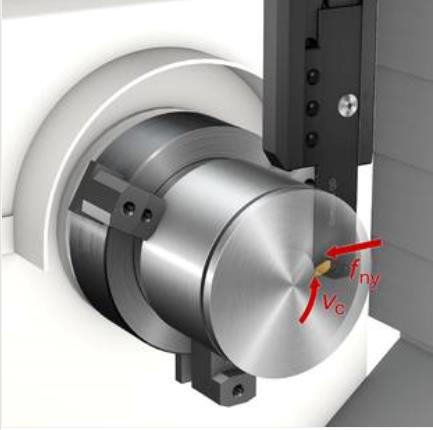

Y轴切断的力计算原理

简而言之， 在将切断切换到Y轴平面时，切削力的方向对加工非常有利，因为这种方向的切削力增加了加工稳定性，减小了加工振动。也就是说，既增加了进给率，又不会影响稳定性，也不会导致刀具断裂，因此切断过程极其安全高效。

Y轴切断的原理就是这么简单，但它带来的创新意义却是巨大的。 600%以上的刀板刚度增幅可以大大提高进给率并延长悬伸，而不会有损稳定性，从而在同等程度上提高了刀具的生产率。

这不仅是一次新的刀具设计，也是一种全新的方法。使用CoroCut QD进行Y轴切断的更多信息，点击这里(嵌入链接www.sandvik.coromant.com/corocutqd)
