Vishay OSOP系列SMD双路直排式薄膜网络电阻的新款型号具有更高精度

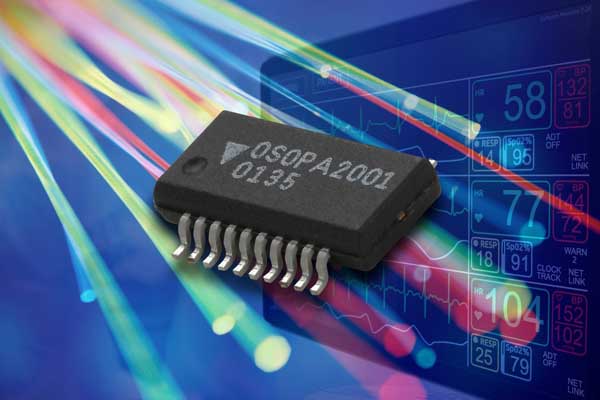

Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）推出新的符合JEDEC MO-137 variation AB和AE的16pin和24pin版本，扩充其采用25mil引脚间距QSOP封装的OSOP系列表面贴装双路直排式薄膜网络电阻。Vishay Dale薄膜网络电阻提供隔离式，共用末位pin脚和定制的电路，电阻相对公差为±0.025%，相对TCR低至±5ppm/℃，可实现比竞争器件更高的精度。



今天发布的网络电阻适用于精密分压器和运算放大器，最大带底座高度为1.73mm，引脚间距为25mil，比目前标准间距器件所需的电路板空间少50%。典型应用包括电信、工业、过程控制和医疗器械。



在隔离式电路中，16pin和24pin的电阻网络分别有8个或12个电阻，每个电阻的阻值从500Ω到100kΩ，功率等级达100mW。在共用末位pin脚的电路中，器件有7个或11个电阻。网络电阻采用耐用的模塑外壳结构，内部没有焊膏，绝对TCR为±25ppm/℃，在70℃下，±0.015%的电阻比可以保持2000小时。



电阻的噪声极低，小于-30dB，电压系数小于0.1ppm/V，工作温度范围为-55℃～+125℃。OSOP系列符合RoHS，无卤素。



新网络电阻现可提供样品，并已实现量产，大宗订货的供货周期为五到十周。
