Vishay新款红外接收器实现业内最薄记录

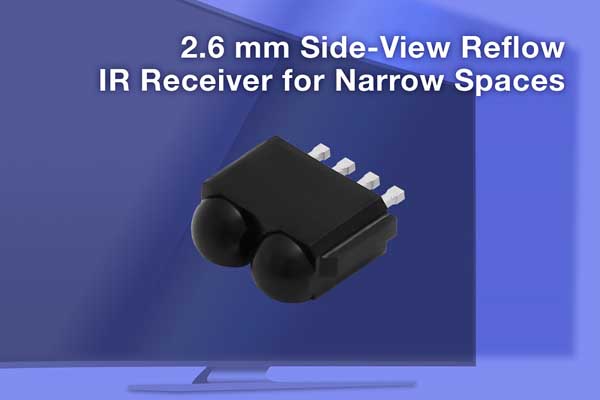

Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）推出用于平板电视和显示器中遥控应用的两个新系列小型红外(IR)接收器模块---TSOP39xxxTR1和TSOP59xxxTR1，扩大其光电子产品组合。为了在这些产品的3mm框架内实现前面板安装，Vishay Semiconductors TSOP39xxxTR1和TSOP59xxxTR1系列器件在业内首次采用高度只有2.6mm的TVCastSMD侧视，带边翼的表面贴装封装。



为了在现在的平板电视上实现遥控功能，通常需要使用3个光器件，包括红外接收器、红光LED和环境光传感器。这些器件都必须安装在很窄的框架内，或是通过导光柱，实现从后到前的光连通，但会缩短红外接收器的接收距离。TSOP39xxxTR1和TSOP59xxxTR1系列采用TVCastSMD封装，能以侧视排列的方式安装在PCB上，再把电路板装进框架里，这样接收器就能放在靠近框架前面板的位置，实现优良的遥控性能。



为简化设计，今天发布的这两颗器件将1个光探测器、前置放大器电路和红外滤波器组合在1个4pin脚的环氧树脂封装里。红外接收器采用能实现高灵敏度的双透镜设计，典型辐射量分别低至0.08mW/m2和0.20mW/m2。器件的供电电压为2.5V～5.5V，TSOP39xxxTR1系列的供电电流为0.35mA，TSOP59xxxTR1系列的供电电流为0.7mA，最长传输距离达45米，载波频率为36kHz～56kHz。



TSOP39xxxTR1和TSOP59xxxTR1系列器件提高了免受环境光影响的能力，对供电电压变化和纹波噪声不敏感，有4个用于短脉冲编码和长脉冲编码的自动增益控制(AGC)版本。所有接收器均符合RoHS和Vishay绿色标准，无卤素。



TSOP39xxxTR1和TSOP59xxxTR1系列现可提供样品，并已实现量产，供货周期为四周。
