大联大品佳集团力推应用于智能侦测的英飞凌超低功耗24GHz雷达传感器

致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下品佳力推应用于智能侦测的英飞凌（Infineon）BGT24LTR11超低功耗24GHz雷达传感器，其具有低复杂度、低功耗、尺寸较小的特点。



大联大品佳推出的英飞凌 BGT24LTR11是一颗硅锗制成雷达收发整合IC，使用基频24GHz VCO，工作频率应用在24.0GHz to 24.25GHz ISM频段，专为都卜勒雷达应用设计，不须外接外部PLL即可把发射系号维持在ISM频段中，也可以使用在其他种类调变技术，如FMCW或者FSK雷达。

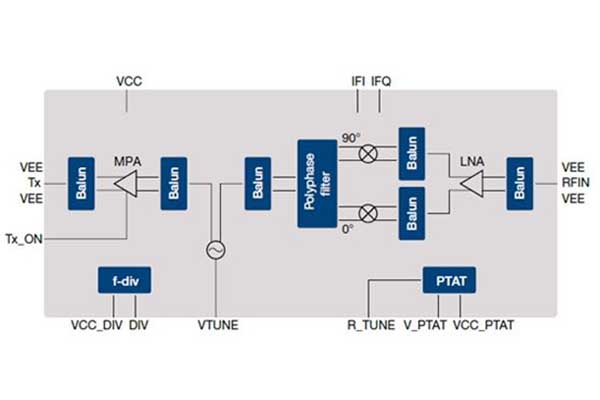

大联大品佳推出的英飞凌BGT24LTR11超低功耗24GHz雷达传感器系统架构图



该器件可使用内部PTAP电路把VCO频率维持在ISM band；频率稳定可不须外加外部PLL或谐调电路。可利用一颗外部电阻来改变频率，在高低温度下都能有稳定的频率表现。

大联大品佳推出的英飞凌BGT24LTR11在高低温度下稳定的频率表现



方案特点

• 16 pin接脚，无铅符合RoHS规范TSNP包装。（2.4 x 2.4 x0.73 mm3）

• MMIC收发IC

• 整合低相位噪声VCO

• 内建温度补偿电路提供VCO稳定频率

• 低功率消耗

- 115mW（收发工作状态，3.3V）

• 内建ESD保护电路

• 单端射频RF和中频IF架构

• 单一电源3.3V



提供简易开发工具

• 芯片频估板可量测基本特性（EVAL_BGT24LTR11_BOARD）

• 展示工具组可呈现24GH雷达移动侦测能力（Sense2GoL）



方案应用

• 智能的移动侦测传感器

    - 比PIR更精准的移动侦测

    - 可操作在不良的环境状况下

• 最小的包装可使用在工业移动应用如：

    - 大楼和家庭自动化应用（IoT）

    - 自动开门或照明应用

    - 机器人应用

    - UAV–无人机高度侦测应用
