把“看不见的键合力”变成可控数据 —— 奇石乐传感器在半导体键合领域的应用价值

来源:奇石乐 发布时间:2026-02-07 60
智能制造传感器电子芯片半导体测试设备 电子芯片封测
随着半导体技术向先进封装、异构集成和高可靠性方向快速演进,键合工艺正在成为决定产品良率与性能的关键环节。奇石乐传感器将原本“不可见”的过程变量,转化为可分析、可优化的数据基础。

随着半导体技术向先进封装、异构集成和高可靠性方向快速演进,键合工艺正在成为决定产品良率与性能的关键环节。半导体键合(wire bonding, die bonding, flip-chip bonding, thermocompression, ultrasonic bonding, hybrid bonding 等)是封装与先进互连的核心环节。过程中的微小力、短时脉冲力和高动态变化直接决定粘接质量、良率与器件可靠性。如何精准感知、实时监控并稳定控制键合过程中的力变化,正成为半导体制造向高质量、智能化升级必须解决的问题。









键合的真实挑战:

问题往往发生在“瞬间”



无论是热压键合、倒装芯片绑定,还是晶圆对晶圆键合,工程实践中普遍面临以下挑战:

  • 键合过程中存在瞬态冲击力与微小力波动

  • 过压或力分布不均易引发晶圆裂纹、芯片损伤

  • 力变化发生在毫秒级甚至更短时间窗口

  • 传统静态力传感方案难以真实反映动态过程

很多键合缺陷并非来自温度或材料本身,而是产生于极短时间内的力异常

如果这些关键数据无法被捕捉,就无法真正实现工艺优化。





奇石乐在半导体键合领域

典型应用



引线键合(Wire Bonding)

  • 精确检测焊针首次接触

  • 监测压合力与超声叠加状态

  • 提前识别焊针磨损或偏移



倒装芯片键合(Die Bonding/Flip-Chip)

  • Die 放置瞬间的冲击力监测

  • 压合过程的力均匀性评估

  • 防止隐裂、下沉、虚焊



热压/超声键合(TCB/Thermosonic)

  • 捕捉高频振动下的真实受力

  • 优化温度 — 时间 — 力的匹配关系

  • 提升一致性与可靠性



先进封装与混合键合(2.5D/3D/Hybrid Bonding)

  • 超小互连间距

  • 极窄工艺窗口

  • 对力的重复性要求极高



这些工艺的共同点在于:不仅要测力,更要测“动态力”。

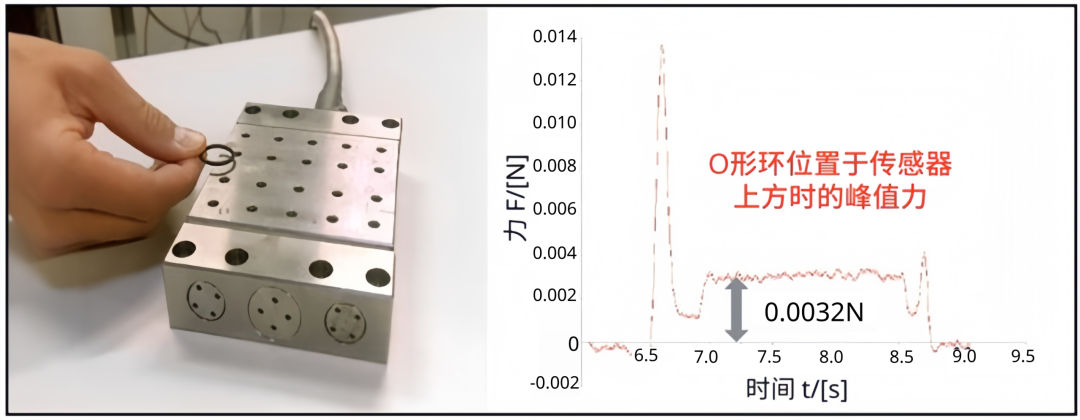

▲ 力台测得的O型圈作用力





动态力测量:

键合工艺真正的“关键数据源”



与传统测量方式不同,奇石乐基于压电技术的力传感器,能够:

  • 实时捕捉高速、微小的力变化

  • 同时适用于动态与准静态过程

  • 高动态响应频率

  • 天然适合高速、瞬态过程

  • 可真实还原力的上升、峰值与回落



原本“不可见”的过程变量,转化为可分析、可优化的数据基础。

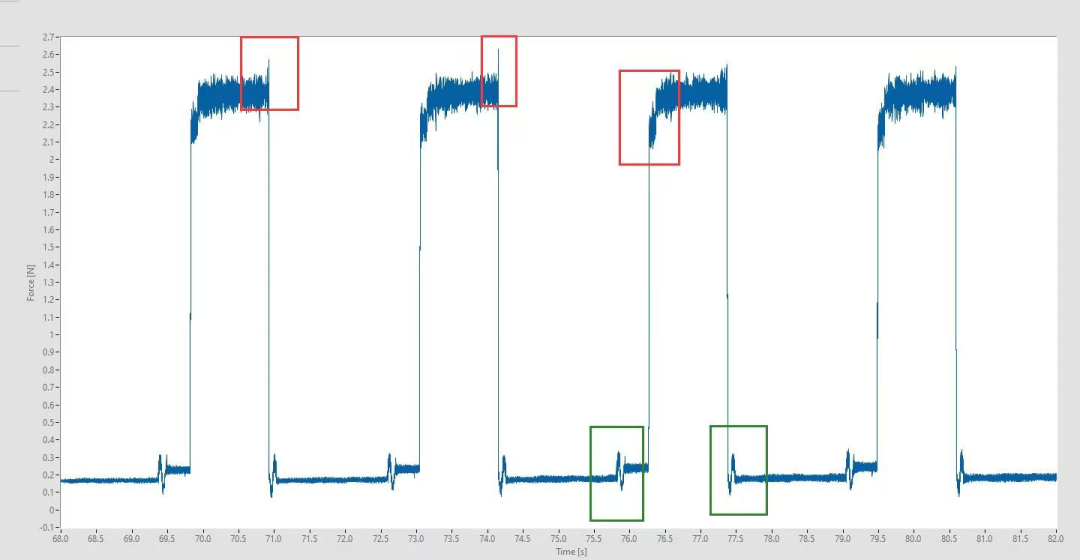

▲ 传感器测得的启动下压和抬起瞬间时候的惯性力波动





键合市场的现实与机会



现实情况

  • 中低端键合设备国产化进展明显

  • 中高端键合对稳定性、一致性要求极高

  • 高动态、高精度力测量需求正在增加



发展趋势

  • 先进封装比例持续提升

  • 国内设备厂商加速向中高端突破

  • 力测量正从“加分项”变为“基本配置”



在这一过程中,成熟的压电力测量方案仍具有不可替代的工程价值。

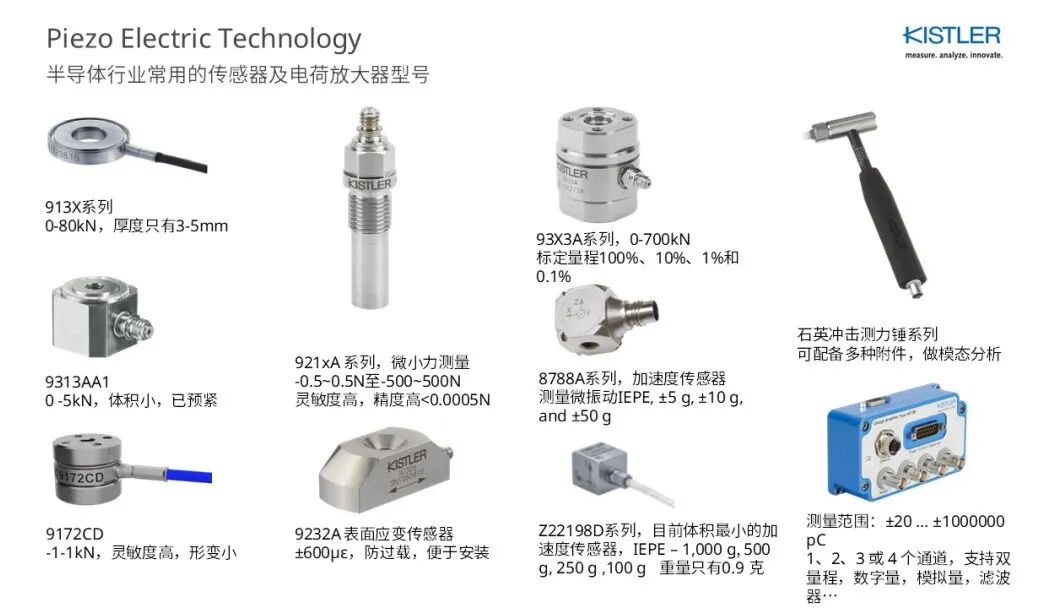

▲ 半导体领域常用压电传感器及电荷放大器





总结



从瞬态冲击监测到长期工艺稳定控制,奇石乐以高精度动态力测量技术,覆盖半导体键合全流程的关键应用场景。
