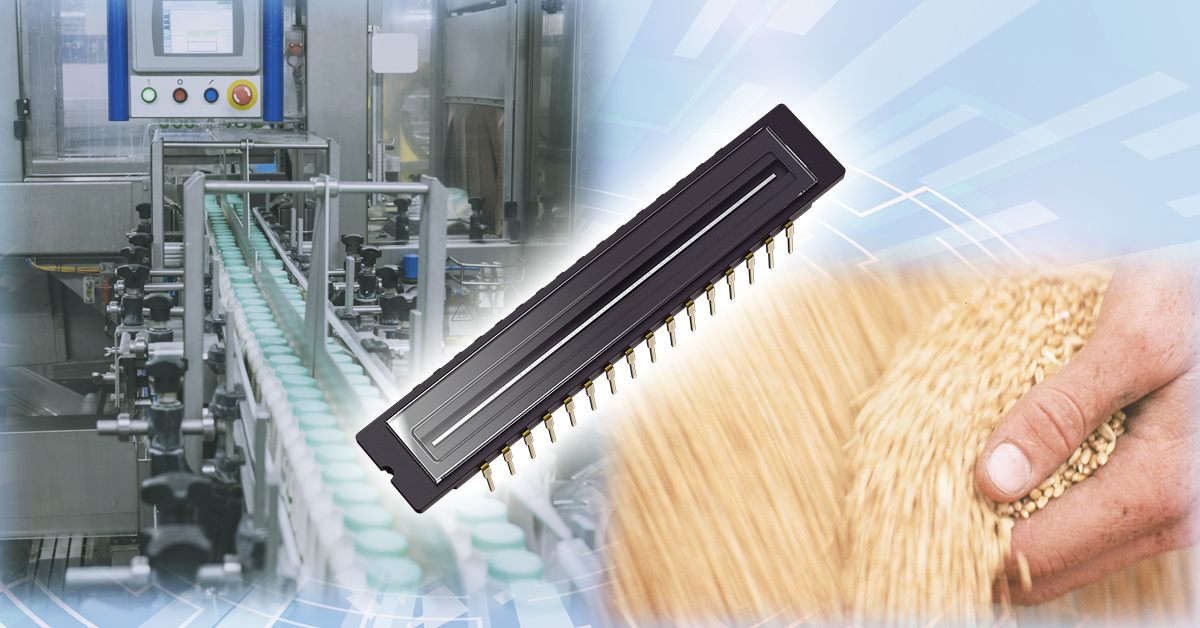

东芝推出缩小图像型CCD线性图像传感器，助力图像检测设备实现高速数据读取

东芝电子元件及存储装置株式会社（“东芝”）去年12月18日宣布，推出一款专为视觉检测中使用的线阵相机开发的缩小图像型CCD线性图像传感器——“TCD2400DG”。该产品于当日起开始支持批量出货。

集成线阵相机的图像检测设备（包括色选机）被广泛应用于食品分拣和分级、异物的识别与剔除、再生塑料类型的识别以及工业产品划痕或污渍的检测等领域。

TCD2400DG是一款彩色CCD线性图像传感器，拥有三行图像阵列，每行4096个像素，像素间距为7μm。每一行分别独立识别红、绿、蓝（RGB）。其线速率（即每秒采集的行数）为22.7kHz，高于东芝目前用于图像检测设备的TCD2564DG（10.5kHz）。

图像检测设备能够快速处理海量图像数据，从而精确识别高速通过设备的物体。与TCD2564DG相比，TCD2400DG将读取速度提高约两倍，有助于提升图像检测设备的处理速度。

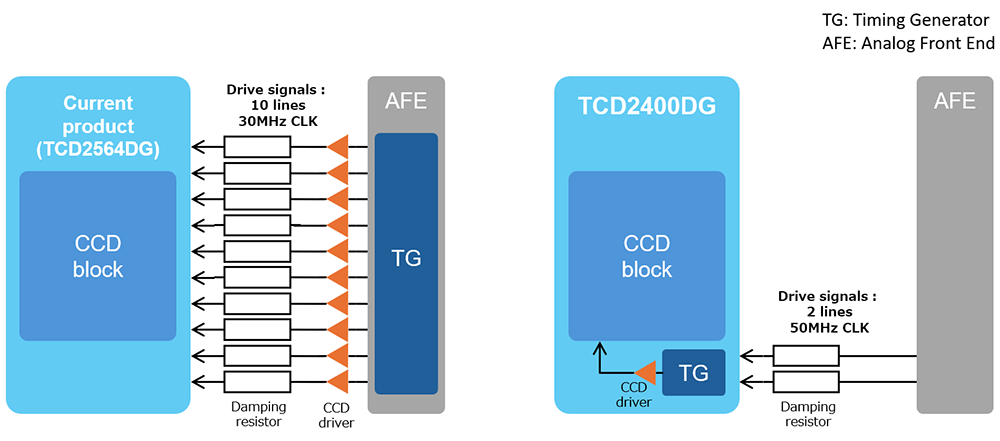

图1：TCD2400DG与东芝现有产品驱动端子数量的对比

此外，新产品可采集高分辨率彩色图像，无需拜耳（Bayer）元件阵列所需的颜色插值处理。这一特性使其非常适用于需要即时判断的彩色线阵相机应用。

图2：拜耳元件阵列

该传感器将东芝现有产品中外置的时序发生器电路[5]与CCD驱动电路[6]集成到该传感器中，从而减少驱动CCD所需的信号线数量，并省去了外部CCD驱动电路。同时，也无需对信号进行严格时序调整，简化布线工作并优化了系统开发流程。外部布线的减少有助于抑制高速运行期间产生的电磁干扰。

未来，东芝将继续拓展线性图像传感器产品线，并致力于推动成像和传感技术的进步，以支持多功能一体机的扫描仪和检测设备等应用。

--应用：


-色选机
谷物和其他农产品的食品分选机
塑料颗粒和类似材料的工业产品分选机
-检测设备
卷材检测（针对卷材、纸张、布料和薄膜等片状材料）
印刷品检测

--特性：
-高速线速率：22.7kHz（最大值）
-图像传感元件数量：4096个（RGB三行独立），被广泛应用于检测设备
-元件阵列由三条独立的元件行组成（4096个像素×3行），RGB各一行，可直接采集高分辨率图像，避免因颜色插值处理造成的延迟
-内置时序发生器电路和CCD驱动电路，有助于简化系统开发并降低EMI

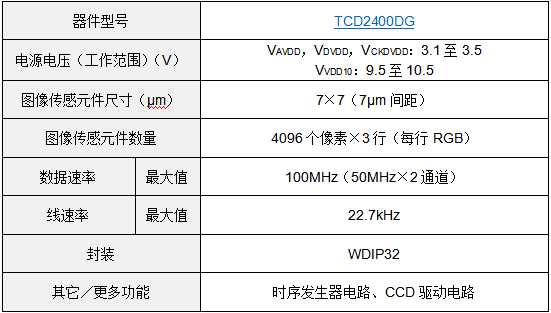

--主要规格：
