火眼金睛，精准无误 | 连接器PIN针3D质检方案，让缺陷无处遁形

连接器作为设备的连接纽带，广泛用于汽车电子、消费电子和通信领域，从汽车高压接口、电脑主板到服务器基站都依赖其稳定连接。

核心组件PIN针的精度至关重要，微米级偏差就可能导致信号衰减或安全隐患。因此，PIN针3D高精度检测已成为保障连接可靠性的关键环节。

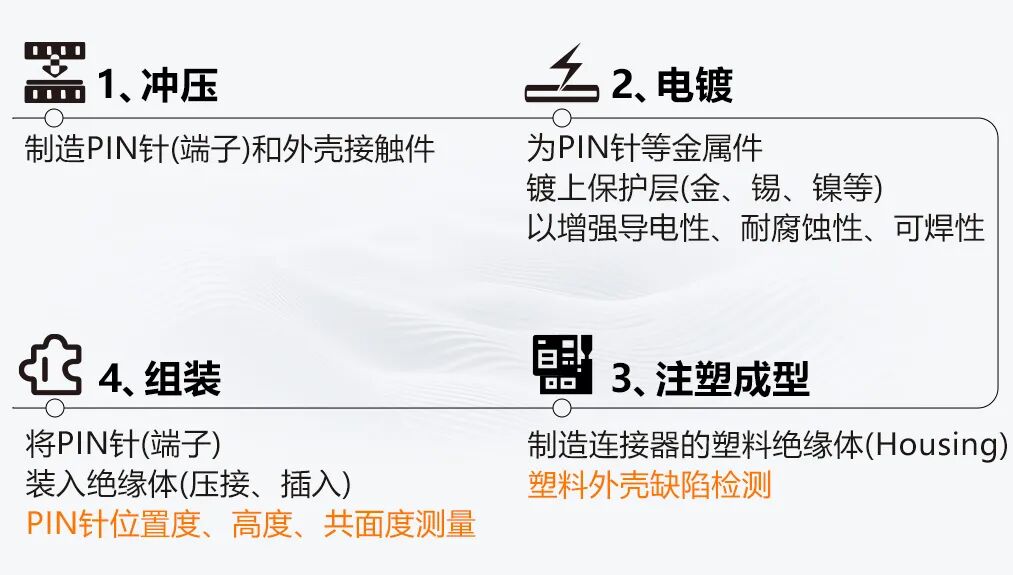

 连接器生产工艺环节

在整个制造过程中，尤其是在组装完成后，质量检测至关重要。

连接器生产环节面临以下质检挑战:

漏检率高

人工目检主观性强，标准不一致。易疲劳，效率低，漏检率高

调试时间长

传统方案无法获取高度/深度信息，对不同型号产品切换调试时间长

成像干扰

连接器PIN针表面存在杂光影响、视野盲区

 海康机器人PIN针3D质检方案

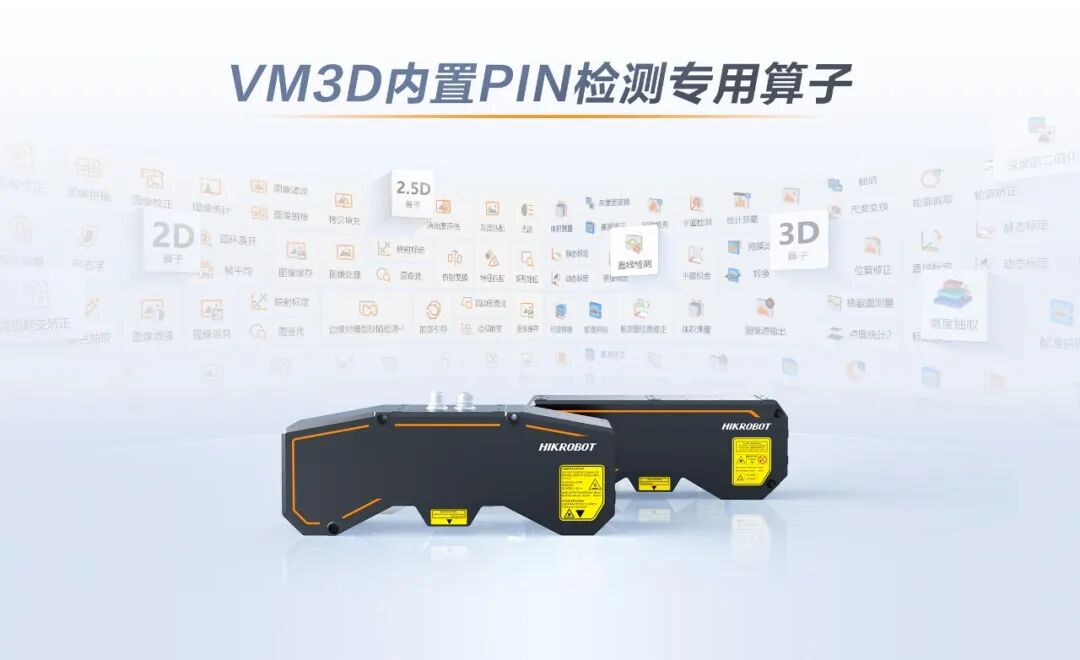

海康机器人PIN针3D质检方案，采用3D双目单线激光轮廓传感器，替代传统的“对头架设“方案，搭配自研VM3D算法平台，内置PIN检测专用算子，能够进行在线非接触式实时检测。

方案优势

 汽车行业检测案例

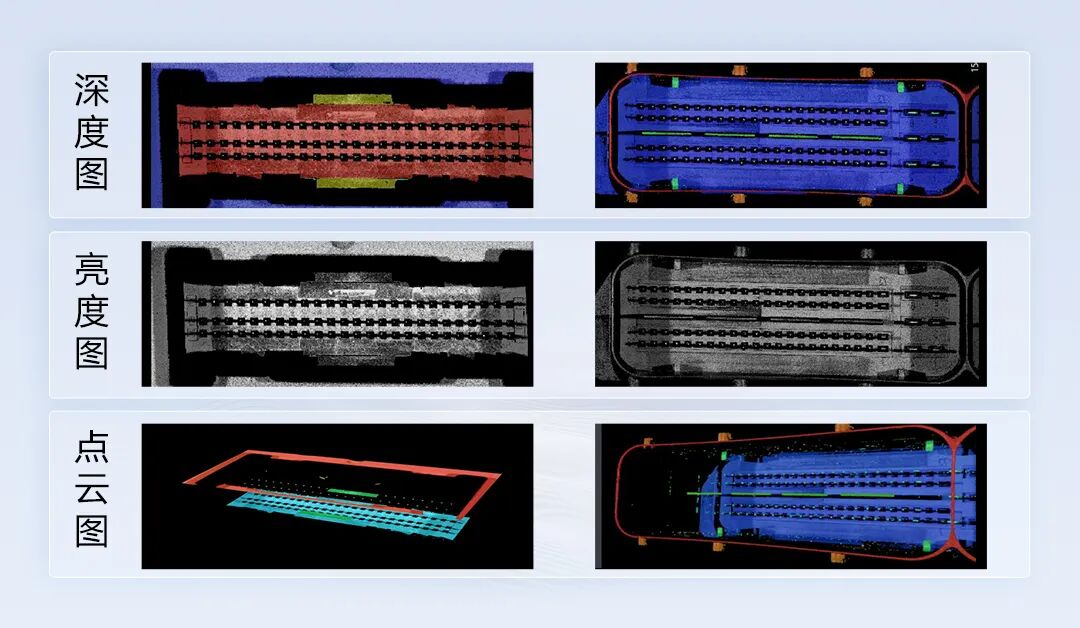

汽车控制盒上PCB接口PIN针检测

汽车内部集成多种控制盒，每个控制盒通过连接器与传感器、电源、执行机构等部件实现电气连接。

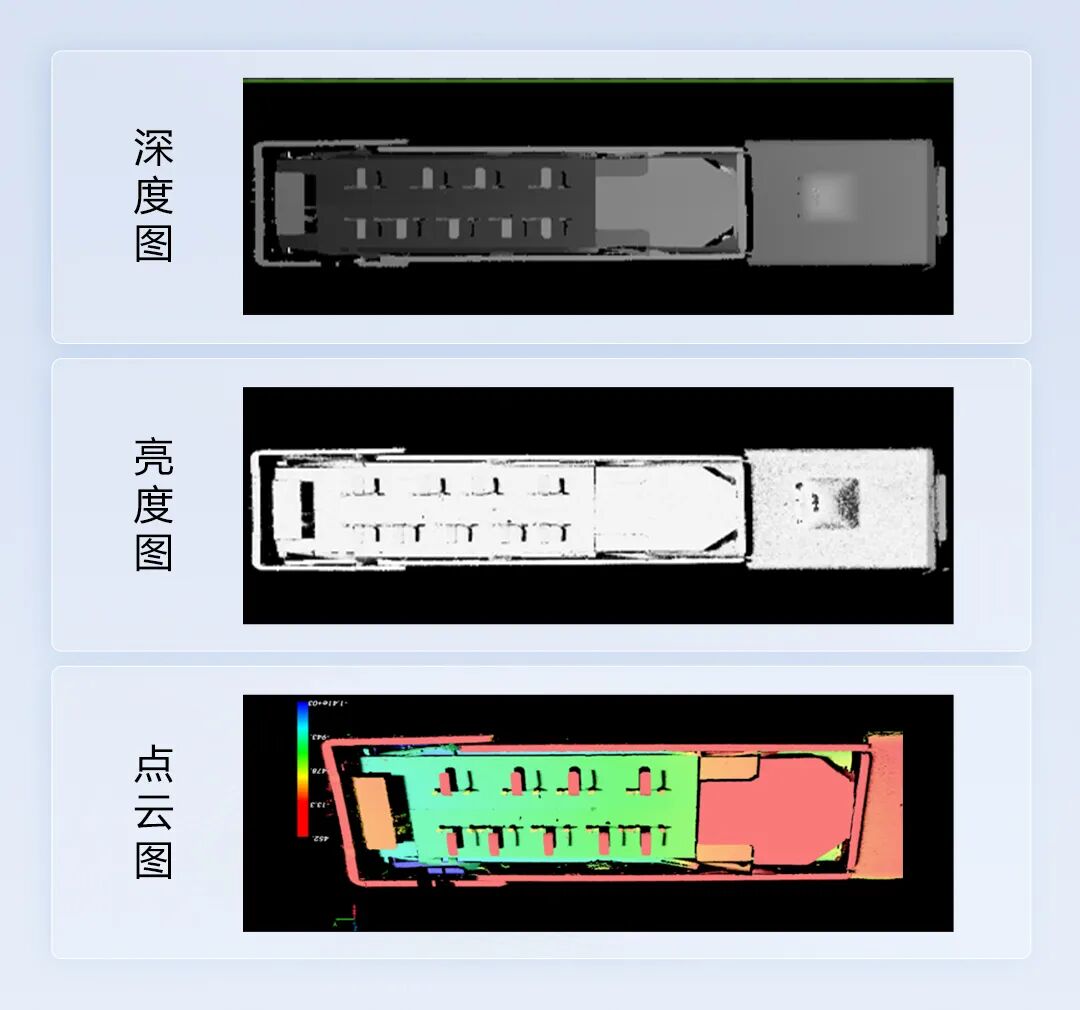

海康机器人双目单线轮廓传感器结合VM3D算法平台，通过点面测量与点线测量技术，可对PIN针的高度及位置度进行高精度检测。

Z方向精度在20μm以下，XY方向精度在70μm以下，满足要求，确保连接器插拔力符合标准，保障控制盒连接的稳定性与可靠性。

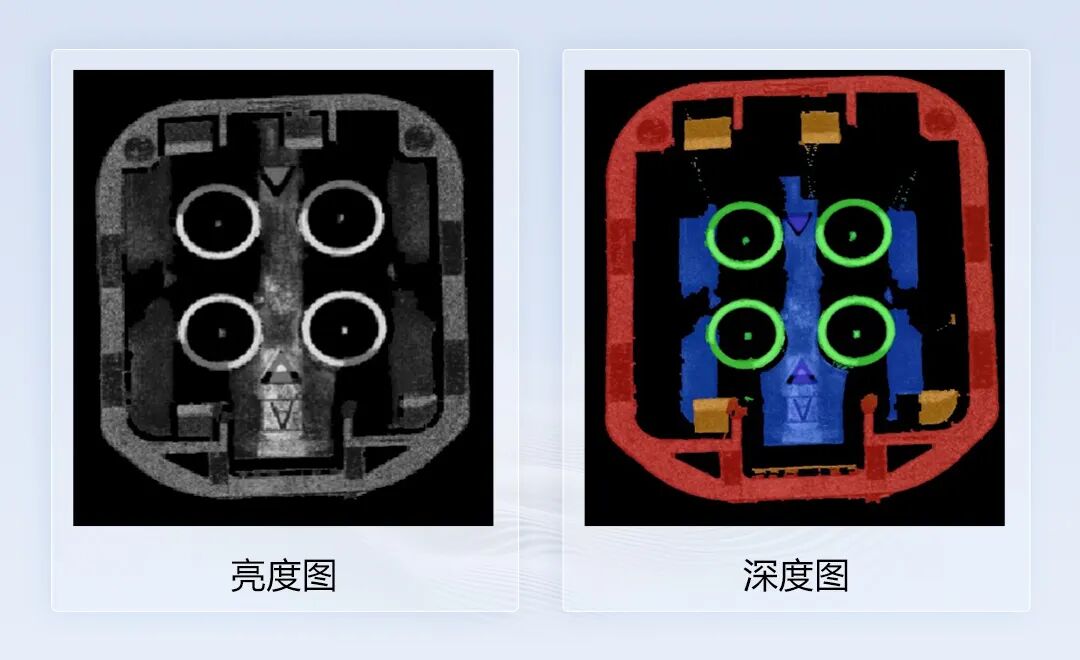

汽车传感器PIN针检测

汽车内部配置大量传感器（如温度、压力传感器等），均需通过连接器实现与控制盒等设备的数据交互。

利用3D视觉检测技术，可快速精准地测量PIN针的高度与位置度，精度在10μm以内，XY精度在20μm以内，确保其符合设计规范，从而保障汽车数据传输的准确性与稳定性。

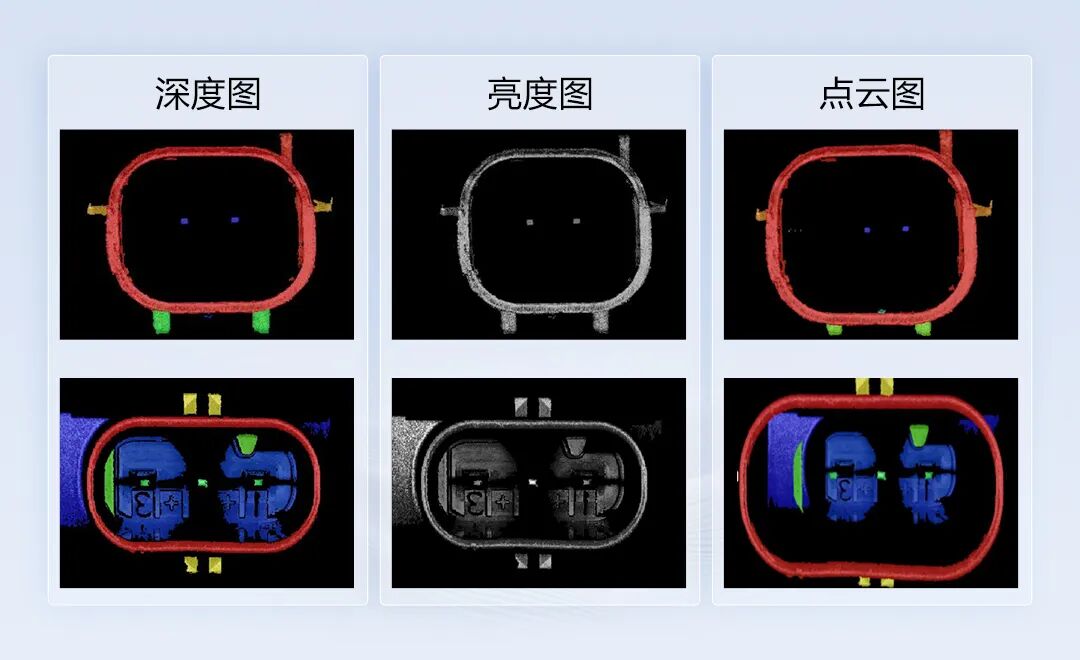

汽车高频连接器PIN针检测

高频连接器广泛应用于汽车通信系统，对PIN针的精度要求极高。

通过3D视觉检测系统，可实现对PIN针高度的精密测量，Z方向精度在8μm以内，确保高频信号传输的完整性，提升车载通信系统的抗干扰能力与可靠性。

 消费电子行业检测案例

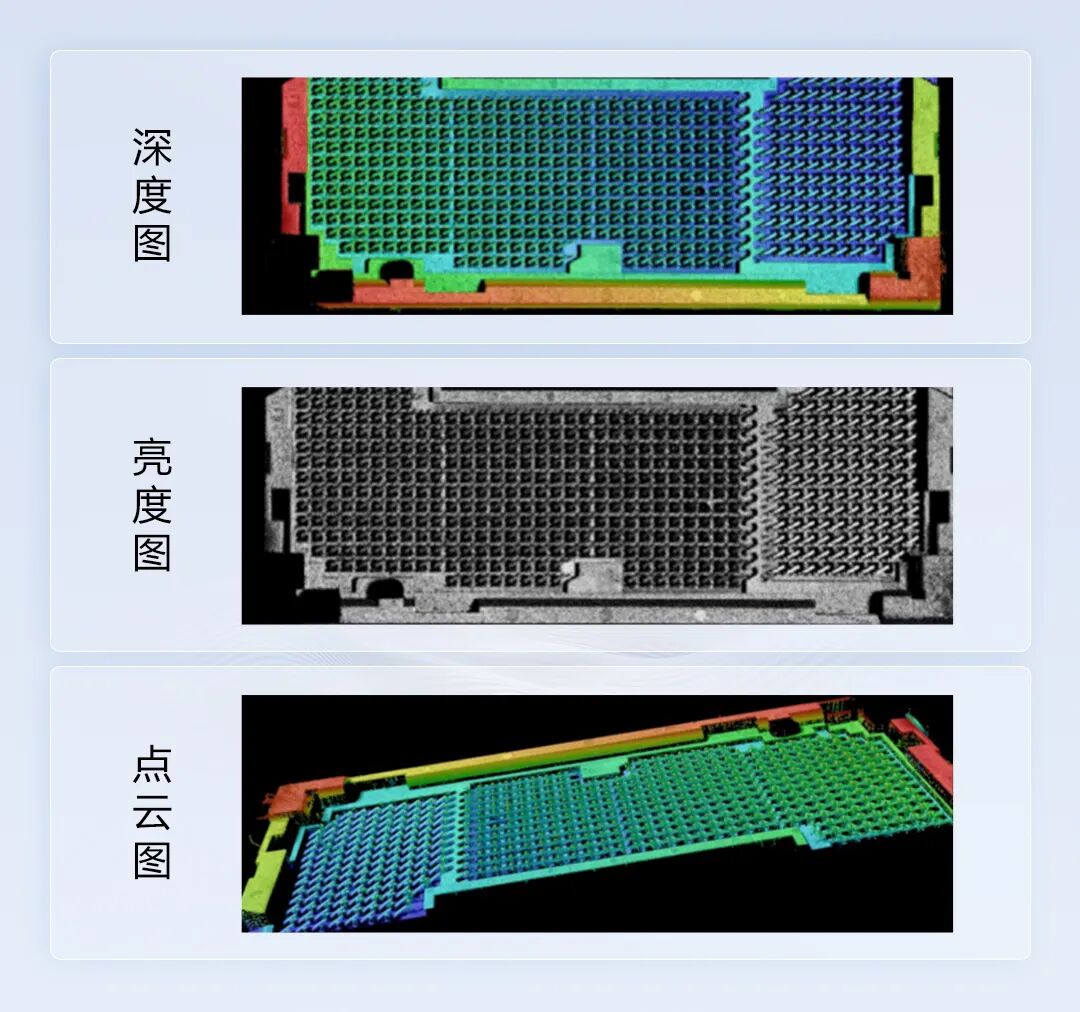

电脑主板PIN针检测

电子设备主板通过PIN针实现各模块间的连接，其精度直接影响整机性能。

基于3D点云分析技术，可对主板PIN针的高度进行自动化检测，精度在10μm以内，避免接触不良，保障主板运行的稳定性与良品率。

USB口PIN针检测

USB接口作为通用数据传输端口，其PIN针的平整度与位置度至关重要。

通过3D高精度测量系统，可快速检测PIN针的共面性，精度在1μm以内，确保接口插拔顺畅性与信号传输可靠性，满足消费电子领域的高标准需求。
