东芝推出双通道标准数字隔离器，助力工业应用实现稳定的高速隔离数据传输

近日，东芝电子元件及存储装置株式会社（“东芝”）宣布，推出四款面向工业设备双通道高速标准数字隔离器——全新的“DCL52xx00系列”，新产品能够以100kV／μs（典型值）^[1]的高共模瞬态抑制（CMTI）和50Mbps（最大值）^[2]的高速数据速率支持稳定的工作。该系列产品于10月28日开始支持出货。

“DCL52xx00系列”包含四款产品。其中“DCL520C00”和“DCL520D00”的通道配置为两个正向通道，“DCL521C00”和“DCL521D00”具有一个正向通道和一个反向通道。这些全新双通道产品与之前发布的“DCL54xx01系列”四通道产品一起，将作为工业设备的标准数字隔离器。随着这些新产品的加入，东芝的整体产品线将涵盖14款产品，不仅可提供丰富的通道配置选择，而且还有助于提高设计灵活性。

最新DCL52xx00系列产品采用东芝专有的磁耦合型隔离传输方式，实现了高达100kV／μs（典型值）的CMTI，这一点与DCL54xx01系列产品相同。这种技术提高了输入到输出间隔离信号传输时抗电噪声能力，从而确保了信号的稳定传输和设备操作的可靠性。

此外，新产品还可实现0.8ns（典型值）^[3]的低脉宽失真和高达150Mbps（最大值）的高速数据速率，十分适用于I／O接口等支持UART^[4]和I²C^[5]通信的多通道高速通信应用。

东芝已经开始量产面向工业设备和车载设备的标准数字隔离器。未来，公司将继续扩大在这两个方面的封装产品线和通道数量，并将一如既往地提供高质量隔离器件及光耦合器，为实现工业及车载设备所需的可靠性和实时数据传输做出贡献。

应用

工业设备

• 工业自动化系统（可编程逻辑控制器和I／O接口等）

• 电机控制

• 逆变器

特性

• 双通道：

  - 两个正向通道

  - 一个正向通道和一个反向通道

• 高共模瞬态抑制：CMTI＝100kV／μs（典型值）

• 高速数据速率：tbps＝150Mbps（最大值）

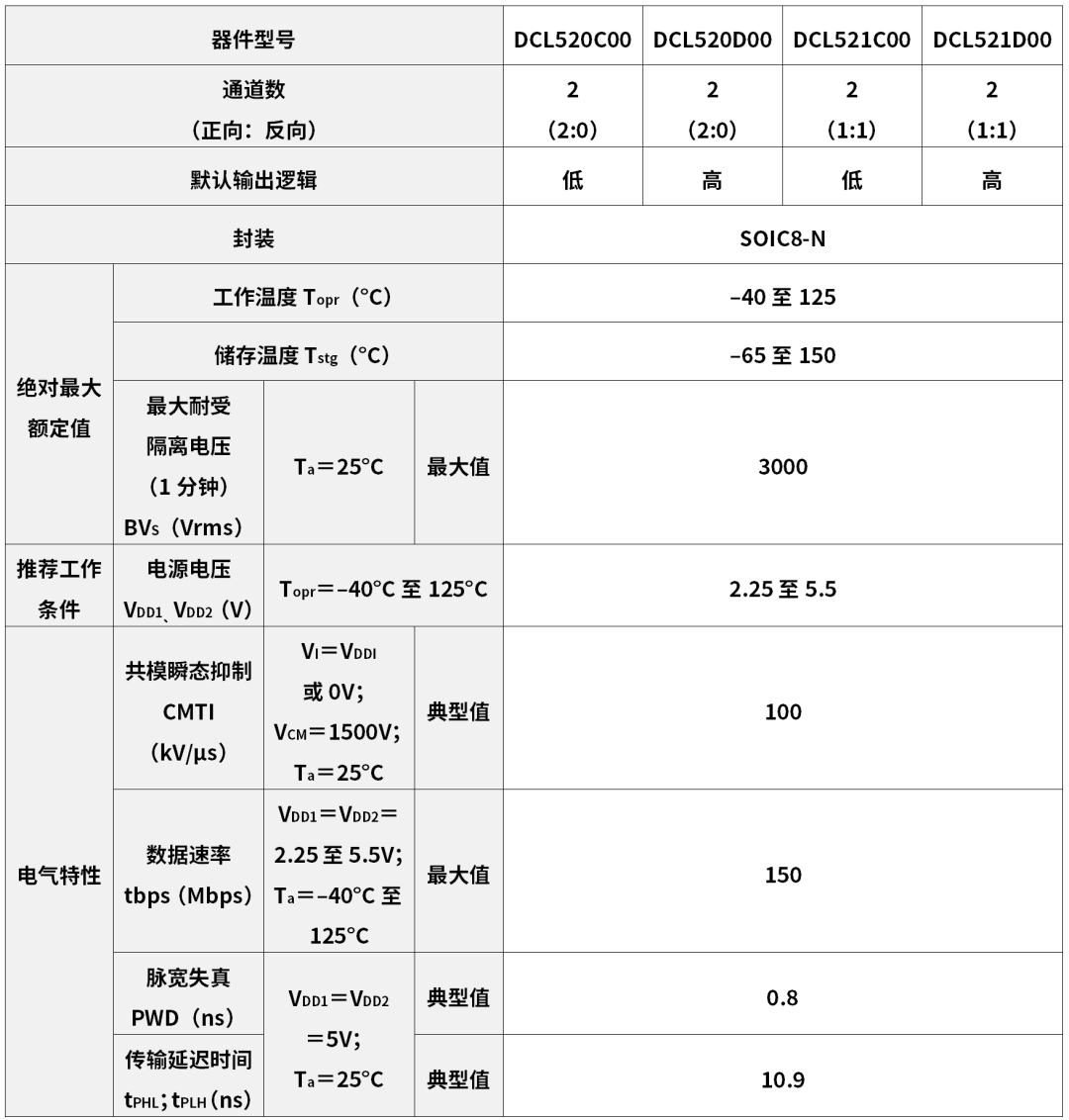

主要规格

注：

[1] 测试条件：VI＝VDDI或0V；VCM＝1500V；Ta＝25°C（VDDI为输入端的VDD1或VDD2）

[2] 测试条件：VDD1＝VDD2＝2.25至5.5V；Ta＝–40°C至125°C

[3] 测试条件：VDD1＝VDD2＝5V；Ta＝25°C

[4] UART（通用异步收发器）：异步串行通信。无需时钟信号，即可发送并接收数据的通信方法。

[5] I²C（内部集成电路总线）：同步串行通信。通信方法，用于发送和接收与时钟信号同步的数据。
