大型部件的移动测量

为了持续推进生产线的数字化进程，家族企业Huss Maschinenbau一直使用海克斯康制造智能的制造软件和测量技术——这种合作已经持续了大约20年。

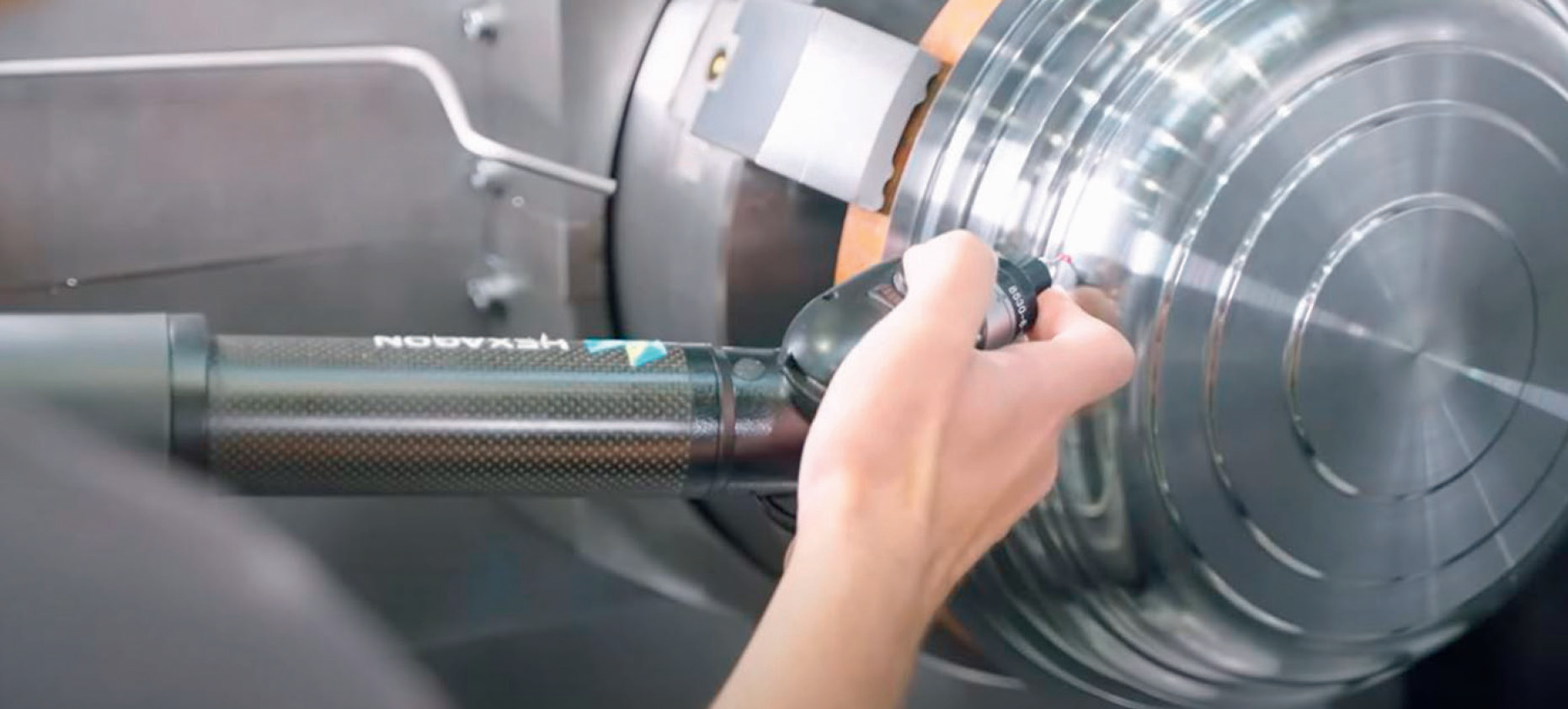

借助六轴Absolute Arm，Huss能够精确检测大型工件

Huss Maschinenbau GmbH由公司创始人Jürgen Huß创立，最初从事传统熏香蜡烛的生产，经过30多年的发展，现已发展成为一家现代化的数控加工企业。如今，塞马塔尔-诺伊多夫工厂拥有55名员工。生产车间配备了多台铣床和车床，每天可完成15-20项订单。产品范围从精致的小零件到8米长的大型部件，不一而足。客户主要来自机械制造行业，最小批量为1件。

其中最大的挑战之一是：“零件越来越复杂，”Huß说道，“我们25年前的制造流程如今已经完全过时了。为了达到必要的机床效率并在市场上生存，我们必须顺应数字化和技术的发展——这既需要投资，也需要一个让我们的员工能够跟上这些变化的环境。”

数字化作为重要的竞争因素

Huss生产中的一个关键成功因素是数字化领域的持续进步——这得益于与海克斯康等技术供应商的长期合作。自2007年以来，海克斯康一直陪伴着该公司推进其生产的数字化发展。

起点是引入了CAM解决方案Edgecam，该解决方案可实现高效的NC工件编程与无缝的CAD集成，至今仍在Huss的日常生产中发挥着重要作用。“我们当时从少数许可证和模块开始，起步很小，” Huß回忆道，“从一开始我们就非常满意。随着经验的积累，我们逐步更深入地使用了该软件。如今，我们所有机床都使用Edgecam，并用它来创建大部分程序。”

对于制造要求高且需要多面加工的复杂零件，Edgecam对Huss而言是必不可少的。其易于使用的流程界面允许快速、高效地创建CAM，无需特殊的编程知识。可以直接加载来自常用CAD系统的体积模型，从而显著缩短编程时间。

编程更简单，刀具寿命更长

波形加工对Huss而言意义非凡：在此过程中，刀具与部件保持持续接触，并以恒定的进给速度工作。这种策略避免了刀具过载，并大大降低了刀具断裂的风险。“Edgecam中存储的策略（例如摆线铣削）是我们无法手动编程的，” Huß强调道，“这种加工方式更高效、更温和，从刀具使用寿命明显延长这一点上，我们不断感受到这一点。”

此外，Edgecam的完整碰撞监测模拟功能提高了工艺安全性，对于公差要求严格的复杂部件而言尤其如此。

在引入Edgecam时，海克斯康为员工提供了针对特定主题的培训支持。Huß表示：“这帮助我们更快地实现了目标。海克斯康了解该软件的功能，而我们知道我们的需求。”凭借这种支持以及直观的操作，Edgecam 很快成为公司编程的标准软件。

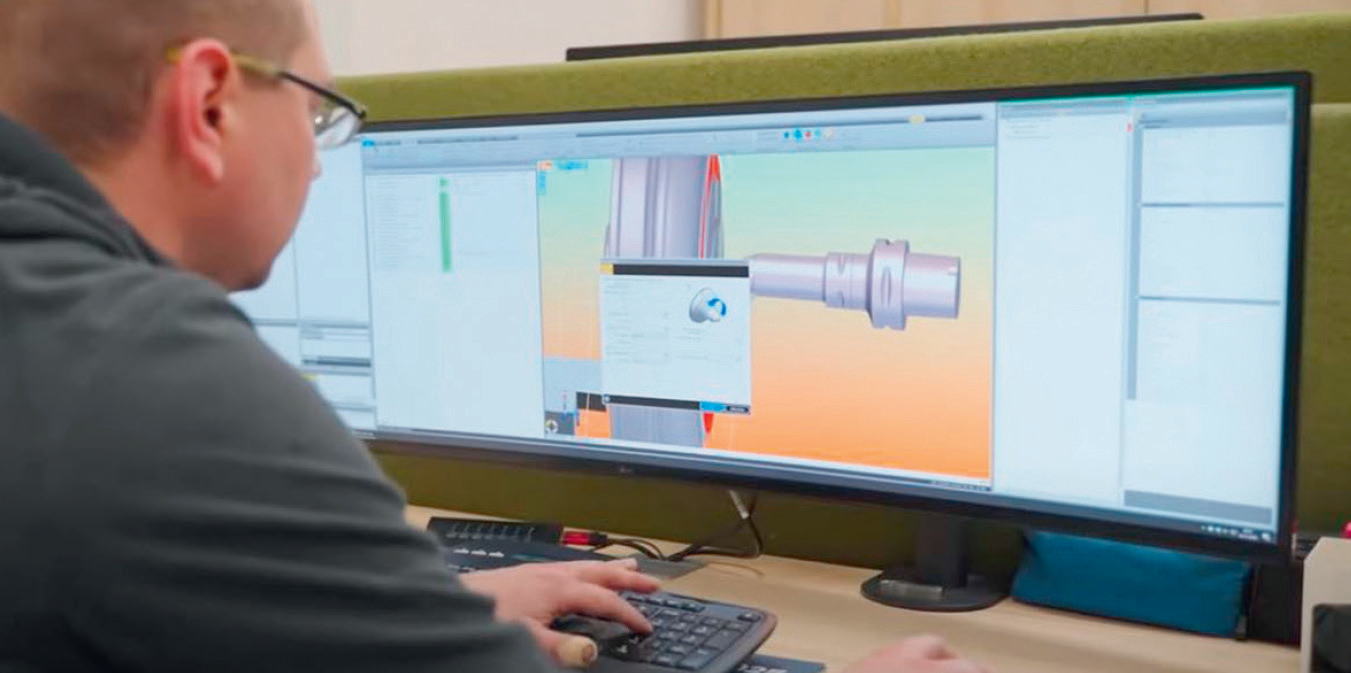

CAM编程和测量程序的设定在电脑上进行，以确保制造和检测流程的精确性和可重复性

快速、精确的测量

因此，几年后，Huss 再次联系海克斯康寻求测量技术支持也就不足为奇了。“我们的测量室里已经有多台用于不同应用的测量机，”Huß说道，“但这些机床都无法处理我们的大型工件，有些工件长达8米。这些工件既无法放入测量室，也无法放入传统的测量机。”

解决方案：海克斯康的六轴“Absolute Arm”。这款便携式关节测量系统可直接在机床上进行触觉单点测量，从而弥补了传统坐标测量技术和生产质量保证之间的差距。

该臂重约10kg，采用轻质、坚固的碳纤维结构，可快速运送到使用地点。操作员将探头引导到相关点，结合PC-DMIS软件，在集成传感器的支持下，立即获得尺寸偏差和公差超限的反馈。该系统为操作员提供触觉反馈；偏差和公差超限会立即发出信号，而无需时刻盯着屏幕。零重力配重装置使手臂移动更轻松，并提高了精度。

“得益于Absolute Arm的高机动性，我们可以在机床上直接进行测量，并执行目标值与实际值的比较，作为出货检查，”Huß强调道，“高机动性与高精度的结合使Absolute Arm成为我们测量技术的宝贵补充，帮助我们即使在处理大型工件时也能高效、精确地生产。”

移动测量技术优化了工艺链

其优势体现在流程链中。在加工操作后立即进行测量，可以快速修正加工策略，而无需将部件运出车间。这缩短了返工时间，减少了停机时间，并降低了大体积部件的废品风险。

除了使用的软件和测量技术解决方案外，海克斯康还为该公司提供实践性的咨询。这包括针对新机床的流程和集成可能性的培训，包括将后处理器调整到特定的控制系统，以及扩展额外的加工选项。

沟通顺畅，解决方案快速

一个例子是配备集成搬运机床人的多任务机床的调试。该设备的初始编程非常复杂，因为必须协调铣削、车削和搬运过程。海克斯康在流程规划、优化加工策略以及协调机床人动作与机床周期方面提供了支持。结果是生产过程非常稳定，现在几乎可以全天候运行。

“无论遇到什么问题或挑战，海克斯康总是从用户的角度快速、务实地寻找解决方案。正是这种交流，使我们能够长期前进，”Huß强调道，“对于我们这些来自厄尔士山的人来说，传统和积极的工作环境对我们的员工来说非常重要。因此，海克斯康非常适合我们——这也是我们合作近20年的原因。”

来源：荣格-《国际金属加工商情》
