为什么PC(聚碳酸酯)这么容易发黄与开裂？（附主流品牌技术优势与侧重点分析）

（非授权，严禁转载）



PC（聚碳酸酯）作为一种透明、坚韧的工程塑料，在日常生活和工业应用中几乎无处不在。

汽车前大灯、电子产品面壳、安全帽、透明罩壳、饮水机水桶等大量零部件，凡是需要“既结实又透明”的场景，PC材料总是首选之一。它的通用性堪称“无孔不入”。



然而，这种“几乎完美”的材料，却始终被两个问题困扰：发黄和开裂。这两个缺陷，给无数工程师带来过反复验证、投诉和改模的痛苦经验。



那么问题来了：PC为什么容易发黄？为什么容易开裂？这一切背后的本质原因到底是什么？又该如何有效规避？



要回答这些问题，我们必须从PC的分子结构和成型逻辑开始说起。



PC是怎么做出来的？

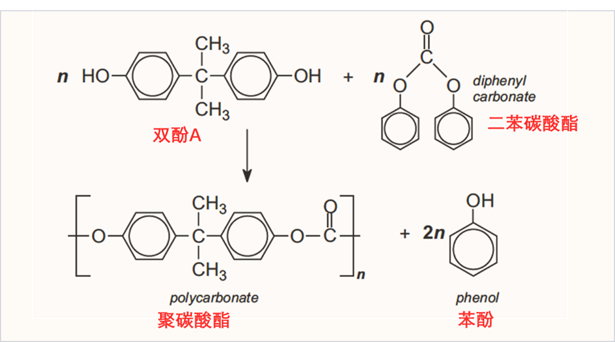

聚碳酸酯（Polycarbonate，简称PC）最常见的合成路线是以双酚A（BPA）和二苯碳酸酯为原料，经缩聚反应形成主链。



其中：双酚A（BPA） 提供刚性骨架——具有两个苯环，赋予材料高强度、高刚性；碳酸酯结构（–O–CO–O–） 作为连接单元 ——形成主链上的柔性节段。





这套分子结构带来了典型的几大优势：

• 光学性能优异：可实现90%以上的透光率

• 力学性能强大：兼具强度与韧性

• 耐热性优良：短时可承受120°C以上的温度环境



这些优点让PC成为理想的光学和结构兼用材料。



但正是这种分子结构，也为“发黄”与“开裂”埋下了隐患。



PC为什么是透明的？



要理解PC为什么容易发黄，我们首先得理解它为什么本身是透明的。



从物理角度来看，材料的“透明性”其实意味着：光线在通过材料时，几乎没有发生反射、吸收、散射或改变方向。



也就是说，一个透明材料的本质是对光“不造成干扰”。





而聚碳酸酯之所以透明，根本原因在于它是一种非结晶型塑料。

 这和它的分子结构紧密相关：

• PC主链中的双酚A单元包含两个间位连接的苯环，结构不对称，空间庞大；

• 与之连接的碳酸酯基团（–O–CO–O–）柔软而无规整性。



这种结构组合导致分子链在冷却成型时无法规整排列结晶，形成的是“无定形”状态。



非结晶材料的分子链排列杂乱、不形成有序晶区，因此对可见光几乎没有散射——材料就呈现出良好的光学透明性。



然而，不结晶也意味着材料缺乏内部“防护结构”。



晶区通常能提高材料的抗热性、抗紫外性、抗溶剂性。而PC作为一种全非晶态材料，在热、氧、紫外光等外界因子作用下，极易产生分子链降解、氧化反应或微小结构变化，这正是它“发黄”的根本原因。



发黄的根源：光氧化+杂质诱发



我们常看到PC灯罩、护目镜、时间一久就泛黄，很多人以为是“老化变旧”，但本质上，它是PC分子链在光、热、氧环境下发生了降解，产生了带色的副产物。

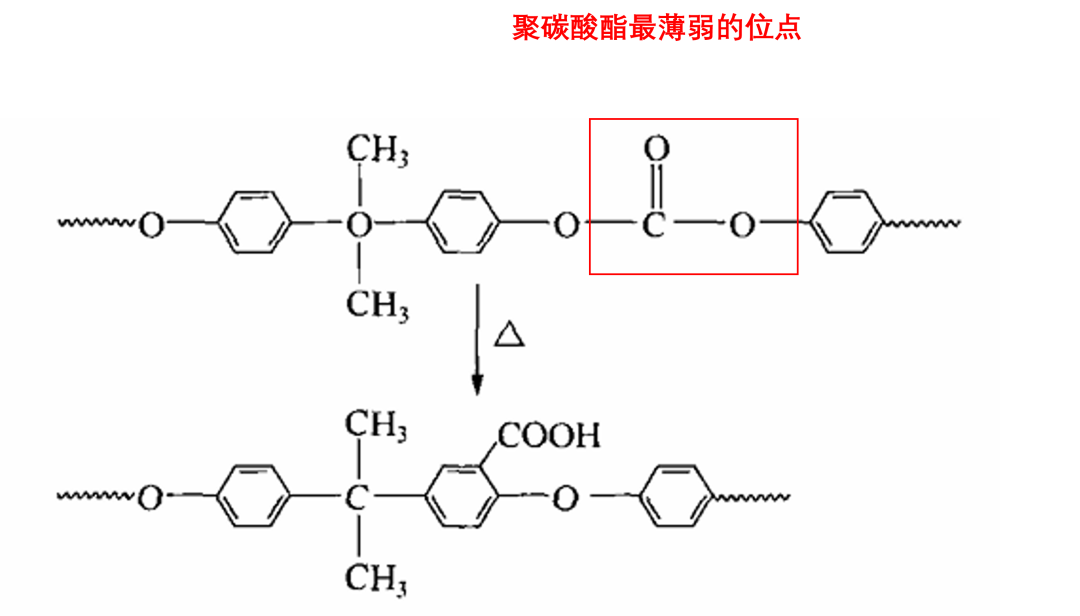

尤其是PC的主链里的碳酸酯键，在紫外光、热力、微量水、金属离子（比如残留催化剂）存在时，很容易被断开。

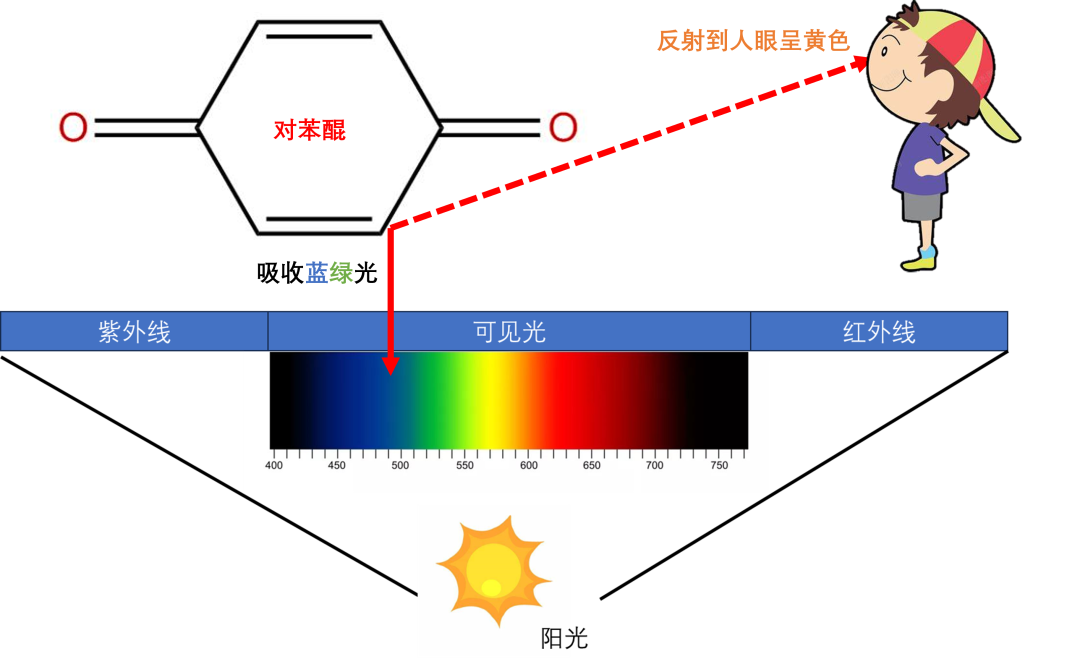

断裂之后，部分结构可能会氧化成醌类化合物（比如对苯醌），这些东西会吸收蓝光、反射黄光，人眼看到的就是“黄变”。





更要命的是：PC越是透明，对黄变越敏感。因为没有结晶散射能“掩盖”色差，你一丁点降解，它就“显形”了。



开裂的底层逻辑：非结晶+内应力+环境应力



PC另一个烦人的问题是——开裂，特别是应力开裂（ESC）。



聚碳酸酯属于非结晶性高分子，也就是说它的分子链排列是杂乱无序的，不像结晶性塑料（如PP、PA）那样有规则的晶区来承载和分散应力。



在微观层面，非结晶结构导致两个结果：

• 分子链之间作用力弱，不像晶区那样致密、强劲；

• 力学应力没有“缓冲带”，应力只能堆积在某些局部链段

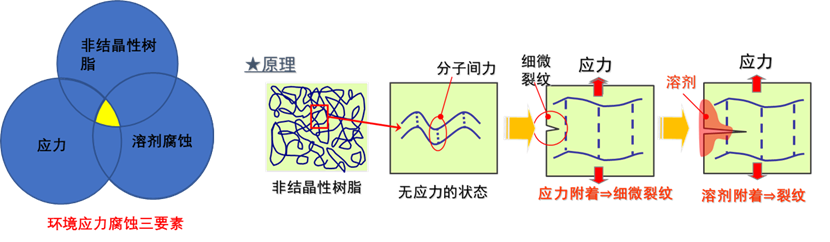

环境应力腐蚀需要三要素：非结晶、应力、溶剂。PC全对上了！下图为环境应力腐蚀的原理：



图源：荣格塑料工业



注塑成型时，PC处于高温高压下，随着模具冷却、脱模，内应力最容易产生在以下现象：

• 分子链定向冻结：高剪切区域（如浇口、转角）链段无法回到无规卷曲状态，残留取向；

• 温度梯度残余应力：冷却速率不均造成材料不同区域体积收缩不同；

• 接触模具壁面形成刚性皮层：表面与内部应变速度不一致，进一步引入张应力或剪应力。



这些操作都会在材料内部留下“暗伤”。一旦在使用过程中受到外力或接触某些化学品（比如酒精、清洗剂、油污），这些内应力点就会像放大的裂缝源一样，“啪”一下直接裂开。



你以为今天裂的，其实昨天加工就种了因。



rPC（再生聚碳酸酯）为什么更容易发黄和开裂？



让我们以科思创的“水桶回收PC”为例，聊聊rPC为什么在发黄和开裂上“先天更脆”。



原材料的“前世经历”影响今生

以饮水机水桶为例，这种PC制品服役期间就已经历了：



• 紫外线照射（长期暴露在明亮环境中）；

• 热老化（反复高温热水）；

• 水解侵蚀（热水 + 空气中的CO₂ 会导致微弱酸性，进而攻击碳酸酯键）。



它退役时，其实已经有“创伤”了。



我们回收这类材料再重新造粒时，这些“伤疤”不会自动愈合，反而在高温挤出、混炼过程中进一步加剧：



• 分子链断裂，分子量下降，韧性丢失；

• 发黄中心生成（例如多酚类氧化产物）；

• 内应力残留更多，容易开裂。



rPC的“发黄”机制更复杂

原生PC发黄，大多是因为紫外线照射引发的“碳酸酯键断裂 + 苯环氧化”。



rPC则是“叠加发黄”：它既有历史遗留色团，又在回收中二次氧化。



以科思创水桶级rPC为例，它往往需要经过：

• 多级光谱色选+精密清洗，最大程度清除色差颗粒；

• 与原生PC共混，降低黄变值ΔYI；

• 添加抗氧剂/光稳定剂等，构筑新的防御体系。



但即便如此，发黄风险依旧比原生PC高一截，尤其在户外或灯具类高温+强光应用中。



rPC的“开裂”更偏向“应力开裂”范畴

二次加工时的分子量更低、内应力更大。哪怕你注塑、挤出参数设置得不当，或者后期遇上酒精擦拭、汽油接触这类应力诱因，就可能形成“蜘蛛网裂纹”，而不是机械破裂那种“啪”的断裂。



主流品牌PC & rPC：技术优势与侧重点分析



品牌	特点	在PC/rPC领域的技术优势
科思创（Covestro）	全球PC龙头，拜耳出身	原生PC性能非常稳定，产品系列全，rPC体系较早成熟，代表品牌：Makrolon® RE。
沙伯基础（SABIC	化工巨头，产品线超宽	LEXAN®系列涵盖光学级、阻燃级等。部分rPC采用化学回收技术，色差控制领先。
万华化学	国产新锐，快速崛起	原生PC价格有竞争力，工艺稳定。在阻燃PC、共混PC上表现出色，rPC初步涉猎。
三养（Samyang）	韩国老牌工程塑料企业	有透明PC、耐热PC多个系列。国内应用多为汽车、3C壳体，性价比好。
帝人（Teijin）	日本知名材料商	特种PC材料见长（如高耐热、低吸水），光学和医疗级别控制严格，主要是原生材料方向。
LG化学	亚洲重要PC玩家	PC产能大，在显示器、电视壳体等方面供应强，也有部分环保型PC产品投入市场。
奇美实业（CHIMEI）	台湾企业，PC稳扎稳打	PC透明度高，适合光扩散材料改性，在rPC上技术起步中，但初具规模。

*本表格由荣格工业传媒根据公开资料整理



从分子结构到工艺到使用，PC脆弱点全在这儿



分子设计层面

• 尽量选用耐热、抗氧化性更强的原料或共聚单体。可以选择更稳定的共聚单体（比如TMC、BPS），来“稀释”BPA的不稳定性。也可以使用改性后的双酚结构，提升整个分子骨架的耐氧化能力。

• 控制残留催化剂、低聚物含量，尤其是金属杂质。这些杂质会在使用过程中加速PC的降解。尤其是金属离子，容易引发氧化反应，让材料更快发黄、老化，甚至开裂。

• 加入抗黄变添加剂（比如UV吸收剂、抗氧剂）提升抗老化能力。



注塑加工阶段

• 控制熔体温度。避免过热剪切导致分子降解。在注塑或挤出时，如果温度太高、剪切力太大，PC分子链会被“剪断”或者热裂解，产生小分子碎片（降解产物）。

• 提高模温、优化冷却，降低内应力。PC是非结晶材料，冷却太快或不均匀时，容易“定型定歪了”——分子链来不及自然排布就被强行冻结住，内部就会“憋”出内应力。模温高一点、冷却均匀一些，分子链可以慢慢地、舒舒服服地“躺平”，就不容易留下应力暗伤。

• 合理脱模、避免应力集中区域设计（如锐角、厚薄变化等）；

• 必要时进行退火处理，释放残余应力。



使用维护阶段

• 尽量避免长期UV照射；

• 避免接触酒精、汽油、强酸碱等溶剂；

• 不要用热水反复冲刷 + 高温高压消毒（比如洗碗机）；

• 不要暴力紧固、冲击、敲打。



总而言之，PC不是不好用，而是要“用得对”。
