人形机器人“行走密码”——运动控制系统全解析

一、“行走”，机器人的第一步





在许多科幻电影中，我们常常能看到这样令人惊叹的场景：人形机器人迈着稳健而流畅的步伐，穿梭于各种复杂环境之中，它们的行动自如，仿佛与人类无异。无论是《西部世界》里那些栩栩如生、能够自由行走和交流的接待员机器人，还是《星球大战》系列中协助主角完成各种任务的机器人伙伴，它们的行走姿态和灵活运动，都让我们对未来机器人的发展充满了无限遐想。



这些科幻作品中的机器人行走场景，不仅仅是视觉上的震撼，更引发了我们对现实中机器人技术的思考。在现实世界里，人形机器人的 “行走”，其实是一个极为复杂且充满挑战的课题，而这背后，运动控制系统起着关键作用。它就像是机器人的 “神经系统”，指挥着机器人的每一个动作，决定了机器人能否像电影中那样，实现稳定、高效的行走。接下来，就让我们深入探索人形机器人的运动控制系统，揭开它神秘的面纱。



二、不可或缺的 “小脑”





在人类的身体结构中，小脑扮演着至关重要的角色。它负责调节身体的平衡、协调肌肉的运动，让我们能够稳健地行走、奔跑，做出各种复杂而流畅的动作。一旦小脑受到损伤，人的平衡感就会失调，简单的行走都会变得异常艰难，更别提完成精细的动作了。



对于人形机器人而言，运动控制系统就如同人类的小脑，是实现稳定行走和灵活运动的关键所在 。当人形机器人行走时，运动控制系统需要实时处理大量的信息，包括机器人自身的位置、姿态、速度，以及地面的状况等。它要根据这些信息，精确地计算出每个关节的运动角度、力度和速度，从而控制机器人的腿部做出正确的动作，保持身体的平衡。



想象一下，机器人在行走过程中遇到了一个小斜坡，这时运动控制系统就需要迅速做出反应，调整腿部的力量和步伐的大小，使机器人能够顺利地爬上斜坡，而不会摔倒。又或者机器人需要转身、避让障碍物时，运动控制系统也要在瞬间完成复杂的计算和指令下达，确保机器人的动作流畅、自然。可以说，运动控制系统的性能优劣，直接决定了人形机器人的行走能力和应用价值。



三、硬件 “肌肉骨骼”





人形机器人的运动控制系统能够如此高效地运行，离不开一系列硬件设备的支持，这些硬件就如同机器人的 “肌肉骨骼”，为机器人的运动提供了坚实的物质基础。



（一）动力之源 —— 电机

电机，作为机器人运动的动力之源，在机器人的运动控制系统中占据着核心地位。它就像是机器人的 “心脏”，源源不断地为机器人的各种动作提供动力。不同类型的电机具有各自独特的特点，也因此适用于不同的应用场景。



直流电机，结构相对简单，易于控制，转速调节范围较为广泛，这使得它在一些对转速控制要求较高、需要灵活调整速度的机器人应用中表现出色 。比如在一些小型的服务机器人中，直流电机可以帮助机器人实现灵活的移动，快速响应各种指令，完成诸如物品搬运、清洁地面等任务。交流电机则具有较高的效率和稳定性，在工业机器人领域应用广泛。工业生产往往需要长时间、高强度的工作，交流电机的高效稳定能够确保机器人在复杂的生产线上持续、可靠地运行，完成各种精密的加工和装配任务。

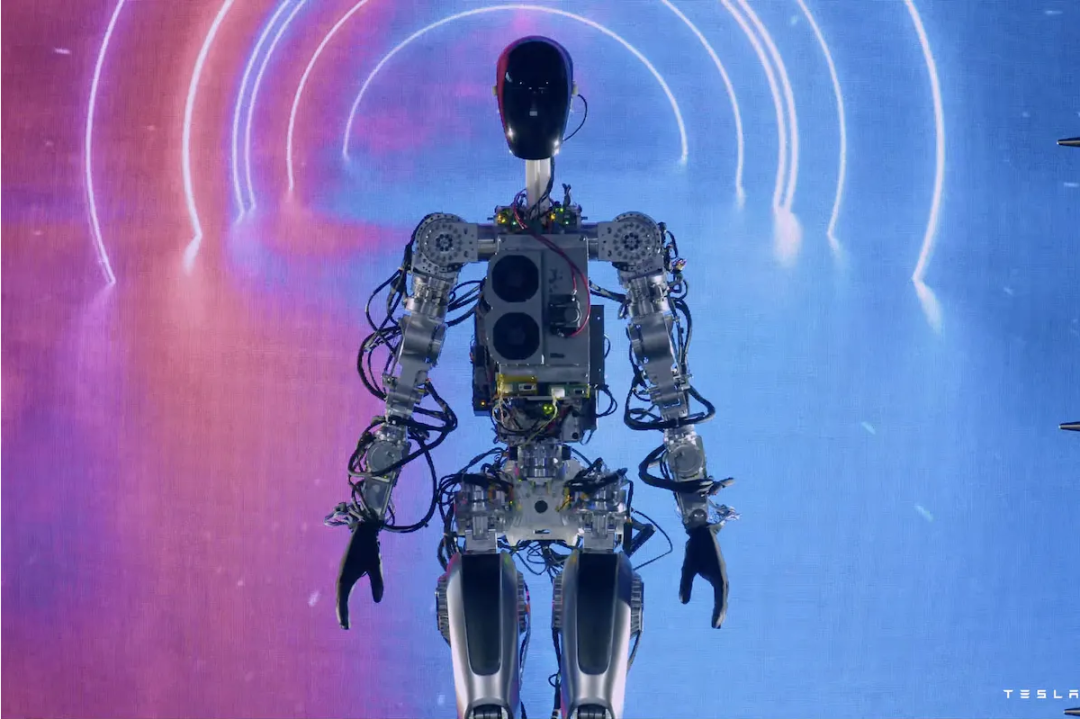

值得一提的是，特斯拉 Optimus 使用的永磁电机，具有体积小、效率高的显著优点 。永磁电机的转子采用永磁材料制成，无需额外的励磁电流，这使得电机的结构更加紧凑，能量转换效率大大提高。在 Optimus 的设计中，永磁电机的应用使得机器人在保持较高运动性能的同时，能够降低能耗，延长工作时间。然而，永磁电机也存在一些局限性，比如在高速运转时，永磁体容易受到高温和强震动的影响而发生退磁现象，从而影响电机的性能，而且其成本相对较高，这也在一定程度上限制了它的应用范围。



（二）力量倍增器 —— 减速器

如果说电机是机器人的 “心脏”，那么减速器就像是机器人的 “力量倍增器”。它的主要作用是对电机输出的高速低扭矩进行调整，将其转化为低速高扭矩，以满足机器人关节运动对力量和精度的需求。



谐波减速器，以其体积小、传动比大的特点，在机器人关节中得到了广泛应用 。它能够在有限的空间内实现较大的减速比，使机器人的关节能够产生较大的扭矩，同时保证运动的精度。例如在一些需要高精度操作的机器人手臂中，谐波减速器可以让手臂在抓取和放置物体时，动作更加精准、稳定。不过，谐波减速器的抗冲击能力相对较弱，在面对较大的外力冲击时，可能会影响其性能和寿命。



行星减速器则具有刚性大、抗冲击能力强、价格相对较低的优势 。它在承受较大负载和冲击时，能够保持稳定的工作状态，因此在一些对力量和稳定性要求较高的机器人关节中发挥着重要作用。比如在工业搬运机器人的关节中，行星减速器可以帮助机器人轻松搬运重物，应对复杂的工作环境。但行星减速器的速比大小会直接影响其体积，在一些对空间要求苛刻的应用场景中，可能会受到一定的限制。



（三）感知反馈 —— 传感器

传感器在机器人的运动控制中扮演着不可或缺的角色，它就像是机器人的 “感官”，能够实时感知机器人的运动状态和周围环境的变化，并将这些信息反馈给运动控制系统，以便系统做出相应的调整。



位置传感器，能够精确测量机器人关节的位置和角度，让运动控制系统时刻了解机器人的姿态 。比如在机器人行走时，位置传感器可以监测腿部关节的弯曲角度，确保机器人的步伐稳定、协调。力矩传感器则可以感知机器人关节所受到的力和力矩，使机器人在操作物体时，能够根据物体的重量和阻力，自动调整力量的大小，避免因用力过大或过小而导致操作失误。在机器人抓取易碎物品时，力矩传感器可以帮助机器人精确控制抓取力度，确保物品不被损坏。



此外，还有加速度传感器、陀螺仪等多种传感器，它们从不同角度为机器人提供丰富的运动信息，共同保障机器人运动的安全、稳定和精准。这些传感器相互协作，就像人类的眼睛、耳朵、皮肤等感官一样，让机器人能够与周围环境进行有效的交互，实现更加智能、灵活的运动。



四、软件 “神经中枢”





硬件设备为机器人的运动提供了基础，而软件算法则像是机器人的 “神经中枢”，赋予了机器人运动的 “智慧”，使其能够在各种复杂的环境中做出合理的运动决策。



（一）运动规划算法

运动规划算法的主要作用是根据机器人的目标位置、当前状态以及周围环境信息，为机器人规划出一条从当前位置到目标位置的无碰撞、高效且满足机器人动力学约束的运动路径 。这就好比我们在出行前使用地图软件规划路线，要考虑目的地、当前位置、交通状况以及道路规则等因素，选择一条最合适的路线。



在路径规划方面，A算法是一种经典的启发式搜索算法 。它通过综合考虑当前节点到起始点的实际代价以及当前节点到目标点的估计代价，来选择下一个扩展节点，从而快速地搜索到从起始点到目标点的最优路径。在一个布满障碍物的二维地图中，机器人要从 A 点移动到 B 点，A算法就会在地图上不断搜索，评估每个可能的移动方向，最终找到一条避开障碍物且最短的路径。



轨迹规划则更侧重于考虑机器人运动的时间维度，它要为机器人规划出每个时刻的位置、速度和加速度等运动参数，使机器人的运动更加平滑、稳定 。比如在机器人执行抓取任务时，轨迹规划不仅要规划出机器人手臂从起始位置到目标物体位置的路径，还要考虑手臂在运动过程中的速度变化，以确保抓取动作的准确和稳定。常见的轨迹规划算法有五次多项式插值算法，它通过对起始点和目标点的位置、速度和加速度等条件进行约束，生成一条平滑的轨迹曲线，让机器人能够按照这条曲线平稳地运动。



（二）控制算法

控制算法在机器人运动中起着精确控制的关键作用，它能够根据运动规划算法生成的运动指令以及传感器反馈的实时信息，对机器人的电机等执行机构进行精确控制，确保机器人能够按照预定的轨迹和姿态进行运动，实现稳定行走 。



PID 控制算法是一种应用广泛且经典的控制算法 。它通过计算目标值与实际反馈值之间的误差，将误差的比例（P）、积分（I）和微分（D）三个部分进行线性组合，得到控制量，从而对机器人的运动进行调整。在机器人行走过程中，如果机器人的实际位置偏离了预定轨迹，PID 控制算法就会根据偏差的大小和变化趋势，调整电机的转速和扭矩，使机器人回到预定轨迹上。



自适应控制算法则能够根据机器人的运行状态和环境变化，自动调整控制参数，以适应不同的工作条件 。在机器人遇到不同的地形，如从平坦地面走到崎岖的草地时，自适应控制算法可以实时感知地形的变化，自动调整机器人的行走姿态、步幅和动力输出，确保机器人在不同地形上都能稳定行走。这种根据环境变化自动调整的能力，大大提高了机器人的适应性和鲁棒性，使其能够在复杂多变的环境中更好地完成任务。



五、挑战与突破





（一）面临的挑战

尽管人形机器人的运动控制系统取得了显著进展，但要实现与人类相媲美的运动能力，仍面临诸多挑战。



在能源效率方面，目前人形机器人的能源利用效率较低，运动过程中需要消耗大量能量 。这不仅限制了机器人的续航时间，还增加了使用成本。以一些现有的人形机器人为例，它们在满电状态下可能只能持续运行几个小时，难以满足长时间、高强度的工作需求。



计算能力也对运动控制系统构成挑战。人形机器人在运动过程中需要实时处理大量数据，对计算能力要求极高 。现有的硬件计算能力和算法优化程度，还难以满足机器人在复杂环境下快速、准确地做出决策的需求。在机器人遇到突发情况，如突然出现的障碍物时，可能会因为计算速度不够快，导致反应延迟，无法及时避开障碍物，从而发生碰撞。



此外，人形机器人还需要具备更强的环境适应性和灵活性 。现实世界的环境复杂多变，不同的地形、场景和任务都对机器人的运动控制提出了不同的要求。机器人在户外的草地、沙地等不平整地形上行走时，如何保持稳定的姿态和高效的运动，是目前亟待解决的问题。而且，机器人在执行任务时，还需要能够灵活地调整运动方式，以适应不同的操作需求，这对运动控制系统的设计和实现提出了很高的要求。



（二）研究进展

为了应对这些挑战，科研人员在多个方面展开了深入研究，并取得了一系列令人瞩目的进展。

在新型材料的研发应用上，取得了显著突破。一些高强度、轻量化的材料被广泛应用于机器人的结构设计中，有效减轻了机器人的重量，降低了能耗 。比如碳纤维复合材料，它具有高强度、低密度的特点，在保证机器人结构强度的同时，大大减轻了机器人的整体重量，使得机器人在运动时更加灵活，能耗更低。新型的电池材料和能源管理技术也在不断涌现，为提高机器人的能源效率提供了可能。固态电池相比传统的锂电池，具有更高的能量密度和安全性，有望成为未来人形机器人的理想能源。



在算法优化方面，研究人员不断探索新的算法和技术，以提高运动控制系统的性能 。机器学习、深度学习等人工智能技术在运动控制中的应用越来越广泛，为解决复杂的运动控制问题提供了新的思路。通过大量的数据训练，机器人可以学习到更加高效的运动模式和决策策略，从而提高在复杂环境下的适应性和灵活性。强化学习算法可以让机器人在与环境的交互中，不断尝试不同的动作，根据获得的奖励反馈，逐渐优化自己的运动策略，以达到最优的运动效果。



传感器融合技术也在不断发展，通过将多种类型的传感器数据进行融合，可以为机器人提供更全面、准确的环境信息 。多传感器融合技术可以有效提高机器人的环境感知能力和运动控制精度。将视觉传感器、激光雷达和惯性传感器的数据进行融合，机器人可以更精确地感知周围环境的信息，包括物体的位置、形状、距离等，从而更好地规划运动路径，避免碰撞。这种多传感器融合的方式，使得机器人能够在复杂的环境中更加安全、稳定地运动，大大提升了机器人的运动控制性能。



六、未来展望





人形机器人的运动控制系统作为决定其运动能力和应用价值的核心要素，在机器人技术的发展进程中占据着举足轻重的地位。从硬件设备的不断革新，到软件算法的持续优化，每一次的突破都让我们离科幻电影中那些灵动自如的机器人形象更近一步。



展望未来，随着技术的不断进步，人形机器人在运动控制方面有望实现更大的突破。在工业制造领域，它们将能够承担起更加复杂、精细的生产任务，进一步提升生产效率和产品质量，推动智能制造的发展。在医疗领域，人形机器人可以协助医生进行手术、护理和康复训练，为患者提供更加精准、个性化的医疗服务。在家庭服务中，人形机器人将成为人们的得力助手，帮助完成家务劳动、照顾老人和儿童，让人们的生活更加便捷、舒适。
