超声波焊接？还需要它保驾护航

超声波，即高于我们听觉频率范围的声波，主要通过医学检查为人们所熟知，因为这种技术可用于观察内部器官。但实际上，超声波还可用于更多方面，包括工业应用。这项技术是其他连接和分离工艺的良好替代品，尤其适用于医疗技术、汽车、食品与包装或卫生产品领域的热塑性塑料。

位于德国Spaichingen的MS Ultraschall Technologie公司是此类设备和系统制造商之一。MS公司提供全套方案——从基本组件到创新系列和交钥匙特殊设备，再到自动生产线，可精确满足各行业和产品的要求。

垂直生产范围

MS公司的CAD/CAM编程组组长兼生产副经理Dominik Mattes对这些要求了如指掌。他举了一个汽车行业的例子：“如今，即使是保险杠也是一个复杂的部件，因为它包含许多额外的部件，如距离传感器或摄像系统。我们的系统可以将这些部件焊接在一起。”

MS公司可加工高合金钢和简单钢材、轻金属和塑料。公司拥有3轴、5轴铣床，车床和各种规格的车铣复合加工中心，具备加工大部分立方体机械零件的能力。

2020年，MS公司投资购买了DMG MORI的五轴车削中心CTX beta 2000 TC，该中心带有磨削选项。“磨削对我们来说非常重要，这样才能在滚筒等部件上加工出最佳的表面质量，”Mattes解释说，“为了在最高速度下实现这一目标，我们需要精密平衡的磨具。”

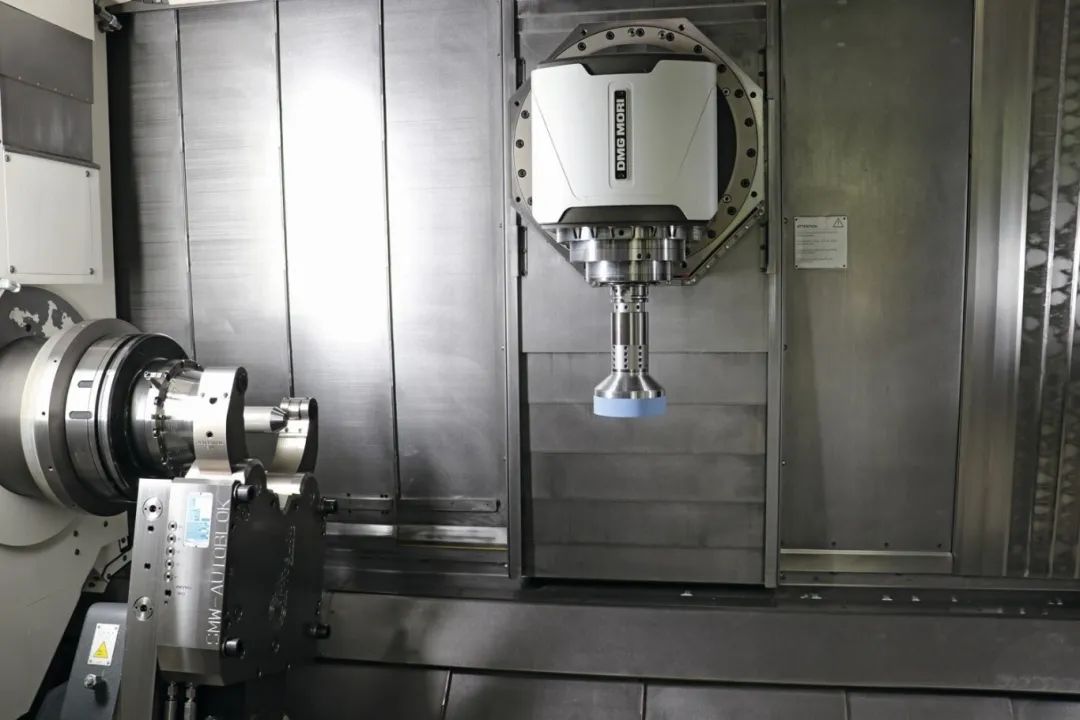

当MS公司使用DMG MORI的CTX beta 2000 TC车削中心的磨削选项时，包括磨削附件在内的砂轮会事先经过精密平衡，以获得最佳表面。

一站式服务

MS团队联系了位于伊根豪森的翰默公司，该公司自1996年起就将刀具平衡机列入了自己的计划。

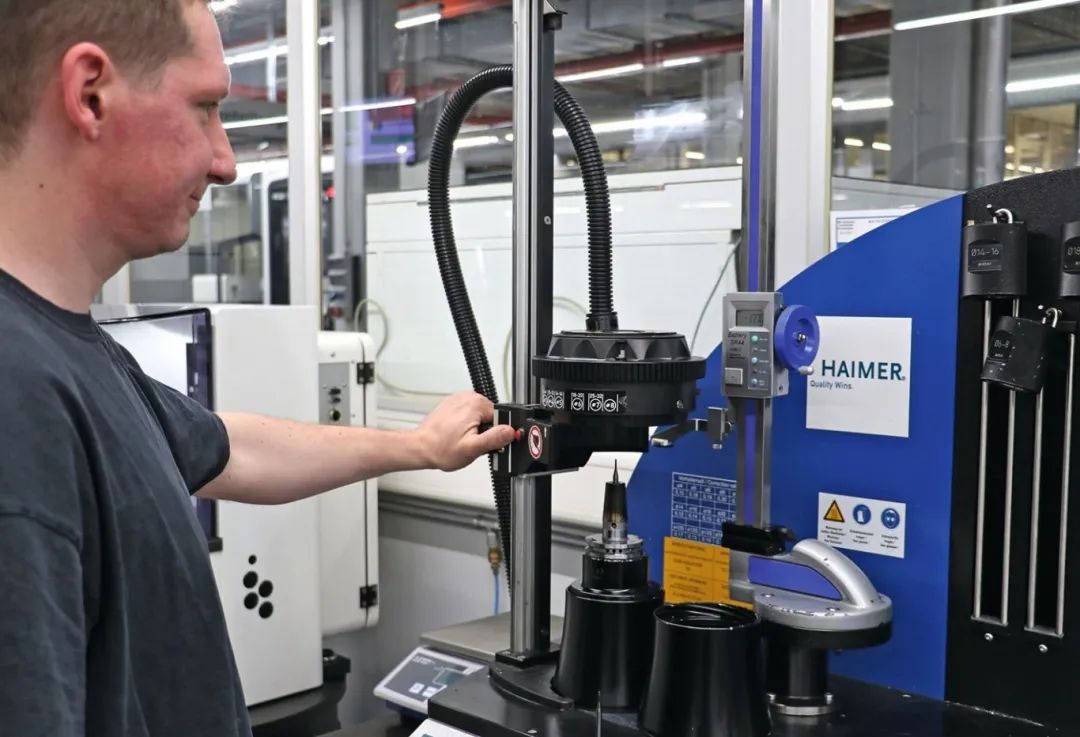

为了让Mattes和他的同事们相信平衡机的性能，翰默公司向MS公司派出了一辆示范车，以便加工团队能够亲眼目睹Tool Dynamic平衡机的质量和易用性。这些精密设备适用于平衡直径达1000mm的刀柄、砂轮和大型转子。它们的重复精度高达<0.5gmm，相当于1kg重的刀具的偏心率为0.5µm。

该系列的模块化设计为各种需求提供了合适的解决方案。MS公司选择了Tool Dynamic 1002，它为砂轮的平衡提供了条件。带有自动夹紧系统的平衡适配器以µm的精度对准刀具中心，确保了测量精度和重复精度。机床通过集成的键盘和显示屏进行操作。

“除了平衡机，我们还决定购买翰默公司的砂轮架，”Mattes说，“它们的优点是可以在多个位置拧上平衡砝码，从而轻松实现多个平面的平衡。”

他还补充说，他的同事们不仅使用Tool Dynamic来平衡砂轮，而且还使用Tool Dynamic来平衡铣刀。Mattes说：“翰默公司的收缩卡盘已经在25000转/分的转速下达到了G2.5的精细平衡，但由于Tool Dynamic现在是内部使用，我们主要对用于生产外皮零件顶面的刀具进行平衡。这保证了更好的结果，对主轴也有好处。”

例如，这位生产专家提到了新的MS sonxSYS Combine设备，该设备用于无纺布、纺织品和其他材料的连续焊接。这里的任务是加工一个由铬钼合金和热处理钢制成的部件。由于在HPC铣削过程中出现了长切屑问题，而原来的刀具供应商无法令人满意地解决该问题，因此Mattes向翰默公司求助，翰默的专家对问题进行了分析，并推荐了翰默整体硬质合金铣刀。

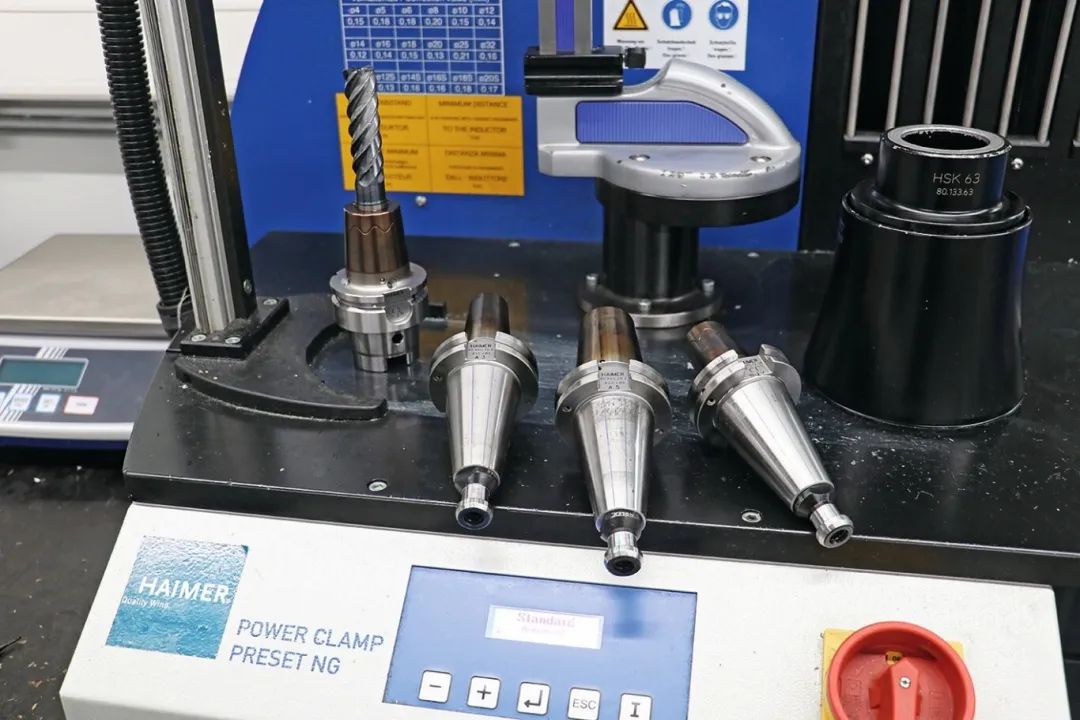

MS公司还依靠翰默夹持技术，特别是热缩技术

解决问题

建议的解决方案主要包括使用标准和强力系列的翰默铣刀，其直径为16mm和20mm，切削刃长度为3×D，可充分用于高性能切削。Mattes高兴地说：“由于采用了特殊的切削刃几何形状，因此效果非常好。我们实现了良好的断屑性能，刀具寿命比以前大大延长。HPC时出现的刀具拉出现象也不再是问题，因为我们使用了带有安全锁保护功能的翰默动力收缩刀架来夹紧刀具。这种组合带来了极高的工艺可靠性，我们甚至可以在无人值守的情况下运行加工。”

翰默铣刀

从那时起，MS公司就开始考虑将翰默铣刀用于各种加工任务。例如，在铝加工方面，公司的加工团队使用的是铝系列的双刃无涂层铣刀，据Mattes称，这大大缩短了加工时间。“它的价格也很有吸引力，就像基于模块化的Duo-Lock铣刀一样，我们用它和刀柄加长杆来加工深腔。”
