大联大品佳集团推出基于Microchip和ams OSRAM产品的28W汽车LED照明方案

2024年8月15日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下品佳推出基于微芯科技（Microchip）MCP19117 PWM控制器和ams OSRAM KW3 HNL631.TK LED的28W汽车LED照明方案。

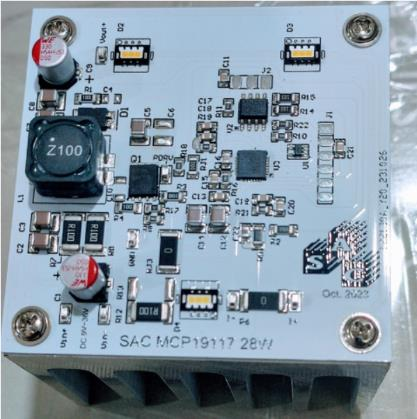

图示1 大联大品佳基于Microchip和ams OSRAM产品的28W汽车LED照明方案的展示板图

在汽车行业，LED照明系统正逐渐成为主流趋势。相比传统的卤素大灯或氙气大灯，LED照明具有更高的亮度、‌更低的能耗和更长的寿命，‌这些优势使得LED大灯的市占率不断提升。在汽车应用中，‌LED大灯不仅能够提高驾驶安全性，‌还通过提供更明亮、‌更均匀的照明效果，‌增强驾驶的舒适性和便利性。‌在这一趋势下，大联大品佳基于Microchip MCP19117 PWM控制器和ams OSRAM KW3 HNL631.TK LED推出28W汽车LED照明方案，可助力实现功能性与安全性俱佳的汽车辅助照明设计。

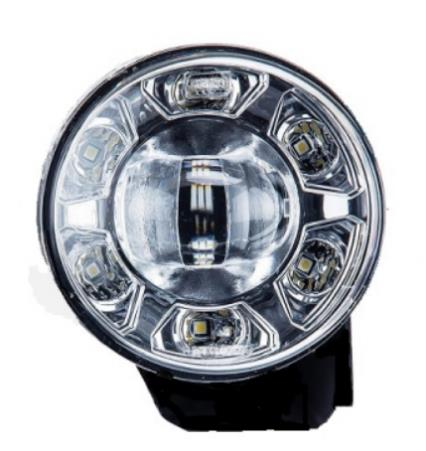

图示2-大联大品佳基于Microchip和ams OSRAM产品的28W汽车LED照明方案的场景应用图

MCP19117是Microchip旗下一款数字增强型电源模拟（DEPA）PWM控制器，其集成8位PIC微控制器，可将高速模拟解决方案的性能（包括高效率和快速瞬态响应）与数字解决方案的可配置性和通信接口相结合，最大限度地发挥每种技术的优势，从而创造出更具成本效益、可配置、高性能的电源转换解决方案。不仅如此，用户还可对设备进行编程，使其对系统内的测量或事件做出动态响应，以实现稳健运行。此外，MCP19117具有校准功能，可提高精度和测量性能，并搭载大容量的闪存，可在器件内存储更多代码。

Microchip独特的DEPA（Digtal Enhanced Power Analog）系列高度整合PWM电源模组，可以通过免费的软件——MPLAB X IDE搭配MCC进行各种设定，如工作频率、输出电压、输出电流以及保护机制等。另外，由于器件搭载8位PIC12 MCU，因此利用程序辅助可以实现更多弹性的应用，例如，增加精度±1℃度的温度传感器MCP9700A进行精密的温度控制与保护；或是以内置的计数器进行时间上的控制，如短时间的高亮度照明、爆闪、频闪等。

KW3 HNL631.TK是ams OSRAM OSLON Black Flat X 产品系列中的一员，凭借其卓越的性能和成本效益，KW3 HNL631.TK正在成为追求高性价比照明方案的理想光源。

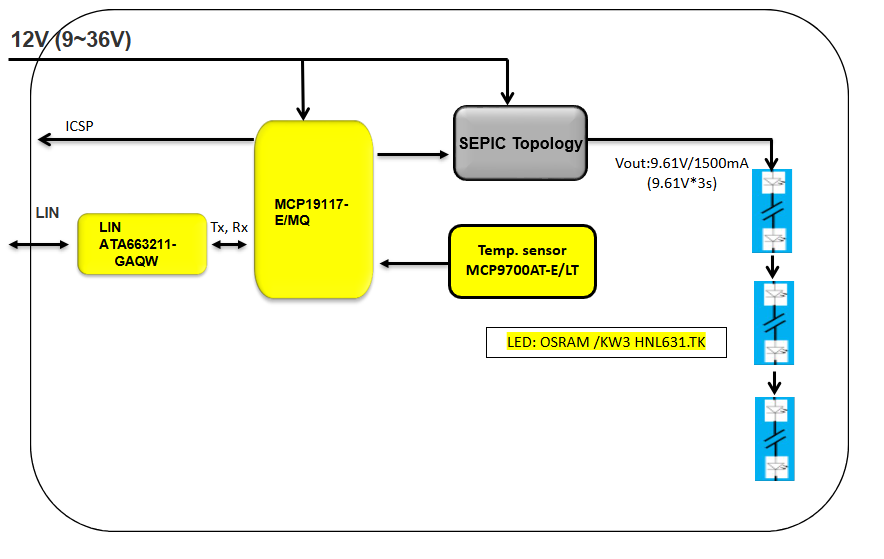

图示3-大联大品佳基于Microchip和ams OSRAM产品的28W汽车LED照明方案的方块图

除此之外，在通信方面，此方案还搭载Microchip的ATA663211-GAQW LIN收发器接口，进一步增强了汽车的交互与控制。得益于采用铝基板与LIN通信设计，本方案具有极大的灵活性与出色的散热性，可确保照明的稳定与长久运行。

核心技术优势：

-DEPA芯片内置模拟电源控制器/驱动器及一个8位的MCU：

-拥有模拟电源的快速反应与数字控制的灵活性；

-整合模拟元件使回路稳定度提高；

-优化电路使得尺寸缩减；

-使用上如同自己设计的电源IC；

-可通过内部I²C、UART或是外部LIN、RS485读取或设定设备工况；

-过温度保护避免主控芯片故障；

-免费的开发软件界面、缩减电源开发与除错的时间；

-MCP19xxx全系列通过AEC-Q认证。

方案规格：

-输入电压范围：9V至36V；

-输出电流0.1A至1.2A可调（也受占空比限制）；

-100KHz至800KHz开关频率；

-减少固件和硬件工作量；

-可编程电流限制与打嗝式短路保护；

-具有迟滞的热关断；

-即时可调。
