Achema 2024：全球制药化工创新前沿盘点（2）工程与流体机械

德国 ACHEMA 阿赫玛大展于 2024 年 6 月 10 日在德国法兰克福开幕，吸引了来自 56 个国家的 2800 多家参展商，展示了众多化学、制药和食品行业的设备和流程技术设备。 今年的展览和讲座，关注了流程、制药、绿色、实验室、数字化和氢这六个创新主题，并重点关注制药工业当今和未来几年面临的主要挑战。这是第二篇文章，带你了解工程与流体机械方面的创新。





伊顿：全系列新型液体过滤解决方案



动力管理公司伊顿（Eaton）的过滤业务部门，展出了工业加工、生命科学和液压过滤领域的众多新型过滤解决方案。其中包括新型 SENTINEL MAXPO 和 DURAGAF MAXPOXL 专用滤袋系列、新型单工和双工管道篮式过滤器、新型 BECO CARBON ACF03 活性炭深层过滤片，以及用于 CCS 5 污染控制系统的新型印刷套件。



为了提高工艺效率，特别是在过滤化学品、油漆和清漆等含油液体时，伊顿的滤袋计划现在包括两个二合一特种滤袋系列。SENTINEL MAXPO 和 DURAGAF MAXPOXL 系列具有额外的内芯，可显著提高纳污能力和吸油能力。

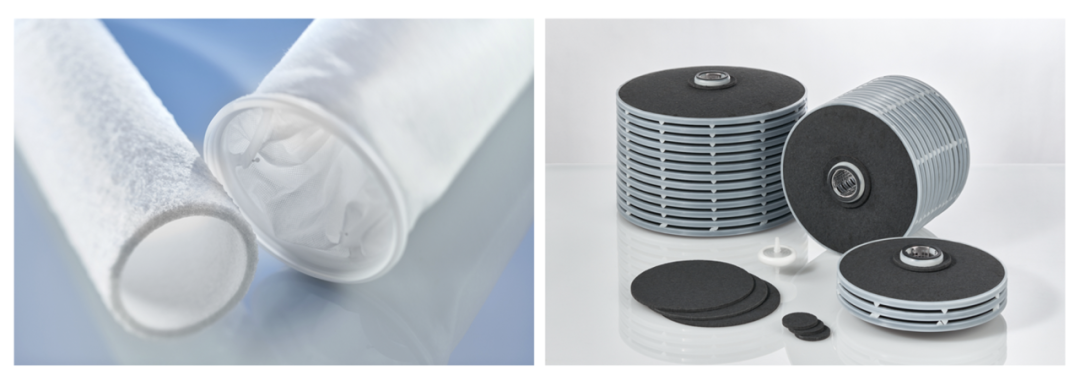

图：伊顿MAXPOXL系列新型DURAGAF滤袋（左）；BECO CARBON活性炭深度过滤片 （右）



新型无旁路单联和双联篮式过滤器可安装在化工、石化和水管中，有效保护工业系统不受有害颗粒的影响。改进后的密封性和表面光洁度符合压力设备指令 (PED)、EN13445 和 AD 2000 压力容器规范。



凭借新的 BECO CARBON ACF 03 等级（可提供平板、堆叠盘盒和一次性胶囊设计），伊顿正在满足制药、生物制药和精细化工应用中对经过内毒素测试的用户友好型活性炭片不断增长的需求。



活性药物成分（API）和活性化妆品成分（ACI）制造工艺特别需要活性炭深层过滤片具有强大的脱色和吸附分离不需要的副产物的能力。活性炭深层过滤片可用于 BECO INTEGRA PLATE 封闭式板框过滤器，伊顿将在阿赫玛展会上为此展示全新的创新清洁解决方案。



移动式 CCS 5 污染控制系统可快速准确地实时确定固体污染物颗粒尺寸分布、水饱和度和液压油温度，最多可测量 100000 个测量值。用户现在可以使用由热敏打印机、热敏纸和USB适配器组成的新型便携式打印套件来增强系统，以方便地打印或存档测量结果。



除了种类丰富的新产品外，伊顿还展示了经过验证的过滤经典产品，包括自动自清洁过滤器、袋式过滤器、滤筒式过滤器和叠片式滤筒式过滤器产品线，以及液压和润滑油过滤器 5.0。







诺德：流程工业的驱动解决方案



诺德（Nord）展示了一系列产品，重点是符合 Atex 标准（欧洲防爆认证）的流程工业驱动概念和坚固耐用的重型 Maxxdrive 工业齿轮装置，特别是搅拌器和混合器应用。此外，Nordac 的新型分散式 On/On+ 变频器、革命性的 Duodrive 减速电机和 IE5+ 同步电机以及带有 Nordac Acces BT 的 Nordcon App 也是本次展会的焦点。



加工工业中的易燃气体和粉尘会带来严重的安全风险。诺德在气体和粉尘防爆方面拥有数十年的经验，并专门为这一领域提供功率从 0.12 千瓦到 200 千瓦的坚固电机。防爆电机可在 2D 或 3D 类粉尘环境（21 区和 22 区）以及 2G 或 3G 类气体环境（1 区和 2 区）中运行，并通过了 Atex 和 Hazloc 认证。防尘电机的点火保护类别为“外壳保护”（Protection by enclosure）。根据不同的要求，气体防爆型电机的点火保护等级如下：更高安全性（e）、耐压封装（d/de）和无火花设计。

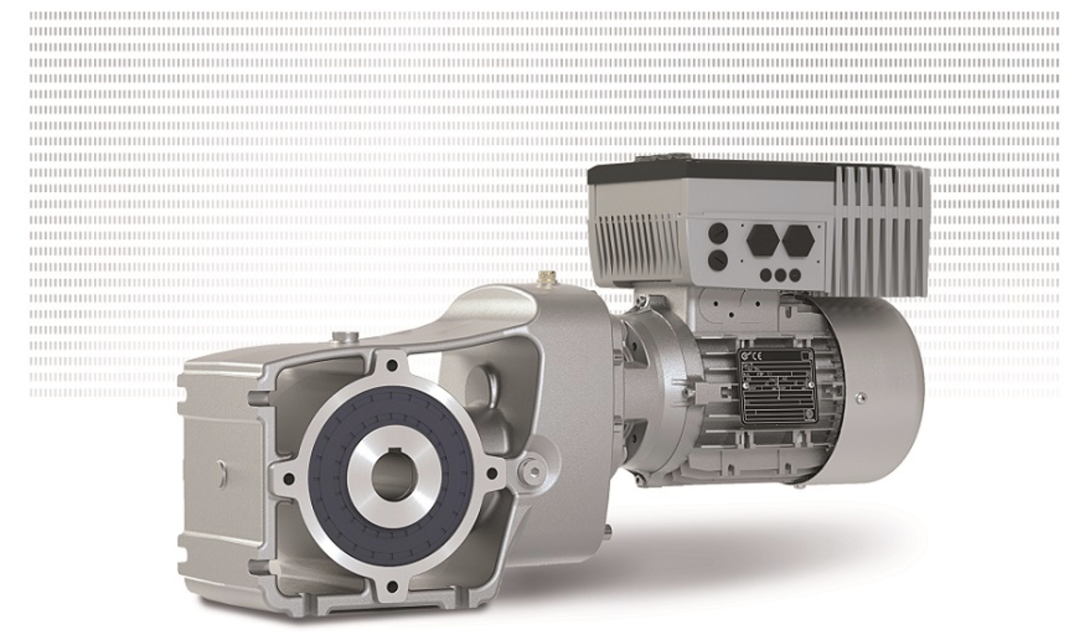

图：功率从 0.12 千瓦到 200 千瓦的坚固电机



诺德 Maxxdrive 工业减速器可为食品或化妆品生产中的搅拌器、混合器和研磨机等重型应用提供动力。平行和直角减速机的速比范围从 5.54:1 到 400:1，使用一级减速机时，速比甚至可达 30,000:1。特点包括：15 至 282 kNm 的高输出扭矩，即使在极端条件下也能可靠运行；具有扭转刚性的一体式 Unicase 外壳，可延长轴承寿命并实现高效动力传输；大型低摩擦滚子轴承，具有极高的径向和轴向承载能力，使用寿命长；高精度轴对中，确保安静运行。



对于混合器和搅拌器应用，工业减速器还可配备 Safomii-IEC 适配器。该适配器适用于平行齿轮减速机，规格为 7 至 11，即最大输出扭矩为 25 至 75 kNm；适配器结构紧凑，设计简单，内置油膨胀容积；因此不需要油箱和软管，也不需要径向轴封，因为轴封在齿轮箱和 IEC 缸之间容易泄漏和磨损。



Nordac On 变频器是 Nord 模块化系统的一部分，可与制造商的电机优化组合。Nordac On 专为异步电机应用而设计、Nordac On+ 则专为与高效 IE5+ 同步电机组合而设计，变频器的功率范围为 0.37 至 3 千瓦。



Nord Drivesystems 的 IE5+ 系列电机采用 IE5+ 技术，可确保最高的效率和运行可靠性。这些电机有 Tenv 平滑表面电机、带冷却片的 Tefc 电机和集成 Duodrive 电机。后者将高效 IE5+ 电机和单级斜齿轮减速机集成在一个机壳中。电机效率高达 95 % 的 IE5+ 同步电机有功率达 4.0 千瓦的 Tefc 版、功率达 2.2 千瓦的 Tenv 版和功率达 3.0 千瓦的 Duodrive 版。



借助用于诺德变频器移动维护和调试的 Nordcon 应用程序，诺德可通过移动终端设备对驱动系统进行诊断、分析、参数设置和监控，以供服务使用。Nordac Access BT 是一个蓝牙棒，可直接与变频器一起使用 - 这可确保方便地移动访问驱动数据，同时进行访问控制。







Maag 与 Witte：首个联合产品开发的新型齿轮泵



总部位于瑞士的 Maag 集团是一家多元化的全球解决方案提供商，提供泵和过滤系统、造粒和粉碎系统、回收系统和数字解决方案。 2023 年初 Maag 收购了 Witte，结合双方数十年的经验和研究，合作打造新一代齿轮泵，力争树立性能新标杆，提升可靠性和效率。

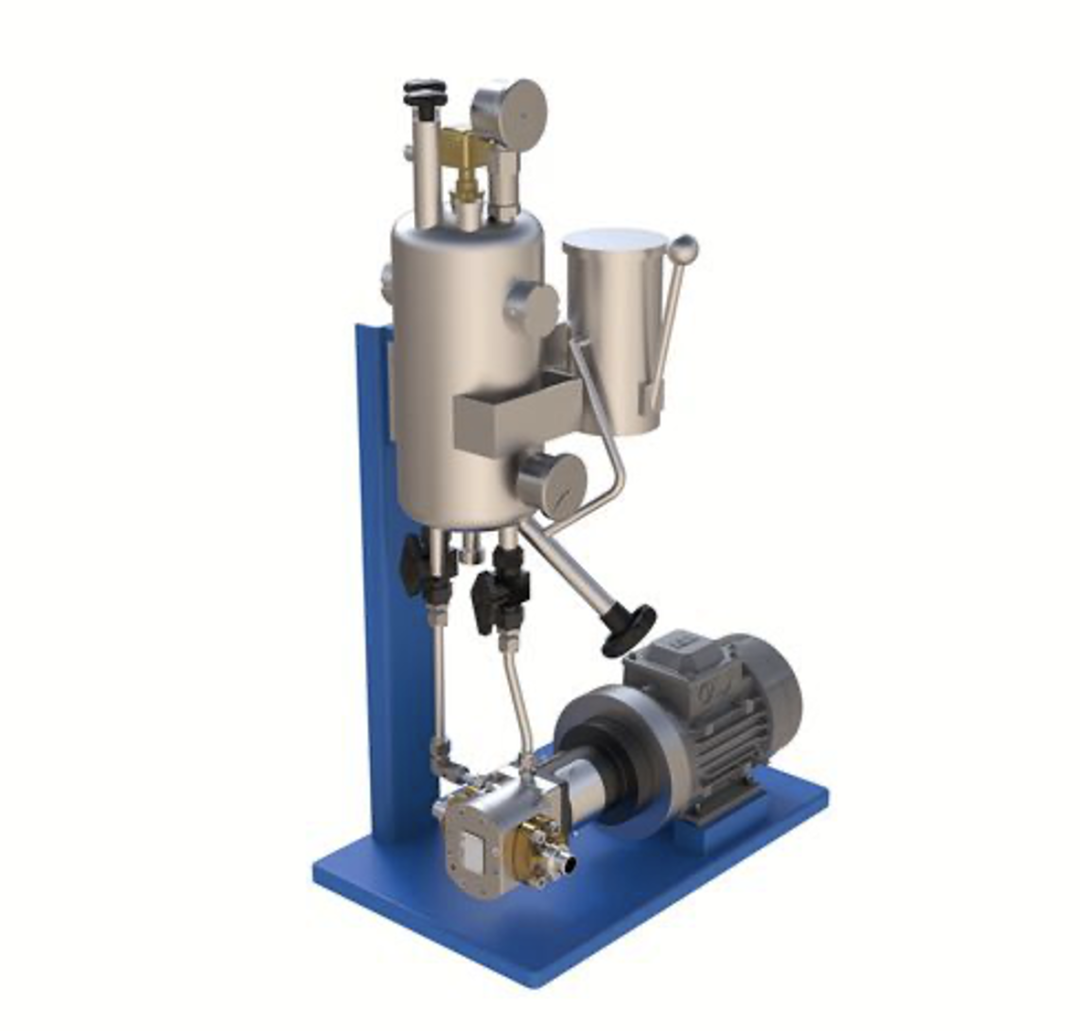

图：Chem-X 齿轮泵



此次展会展出了新型 Chem-X 齿轮泵，旨在满足各行业最苛刻的应用。该泵注重性能、耐用性和效率，采用先进的齿轮设计，针对最小的液压脉动和最大的容积效率进行了优化。Maag表示，创新材料的使用确保泵能够承受恶劣的化学品和高温，而不会影响其使用寿命或性能。



新产品可设置智能控制系统。Maag表示，这些系统可以进行实时监控和调整，确保泵在不同的工艺条件下以最高效率运行。







普发真空：实现防爆和操作安全



德国真空泵制造商普发真空（Pfeiffer Vacuum）展示了其创新的真空解决方案，重点关注潜在爆炸性环境中的真空生成以及爆炸性气体的疏散。凡是使用或可能产生可燃粉尘、气体或蒸气的地方，总是存在爆炸的危险。为了确保保护在潜在爆炸性环境中工作的人员，这些区域中使用的真空泵必须安全且无火源。普发真空表示其 Okta Atex 罗茨泵和 Hiscroll Atex 涡旋泵提供了理想的解决方案。



由于 Okta Atex 罗茨泵是根据欧洲 Atex 指令（2014/34/EU 和/或 1999/92/EC）设计的，并且具有 PN 16 的耐压力浪涌能力，因此满足最高的防爆要求。该公司表示，由于驱动轴上采用密封磁力耦合器，因此不存在区域夹带的风险。潜在的应用范围从化学、生物技术和制药行业到真空炉或热处理等工业应用。根据应用，可以选择 2G 或 3G 设备类别。所有真空泵均适用于温度等级 T3。

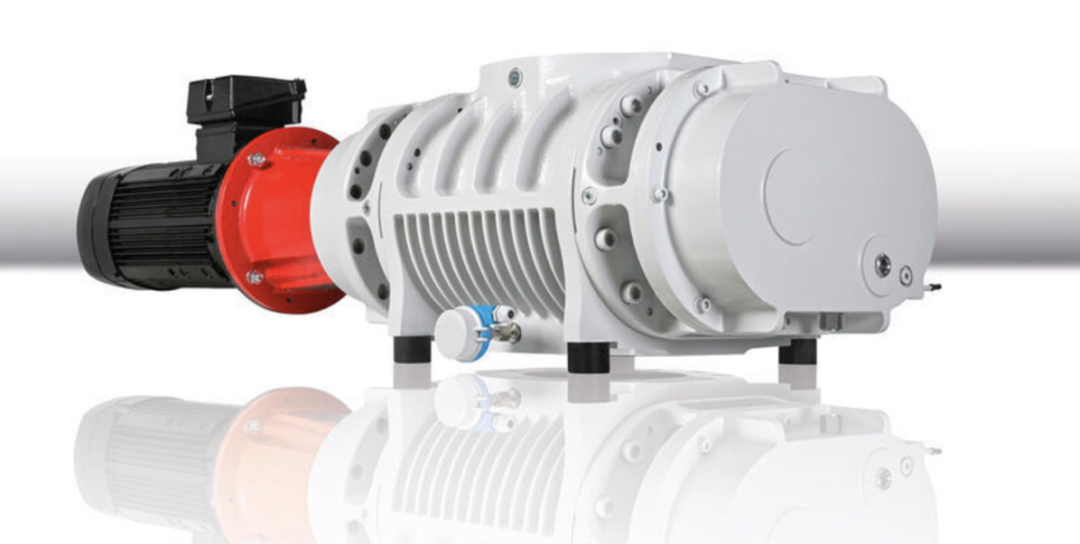

图：普发真空 Okta Atex



Okta 具有可变压差和广泛的转速范围，适合普遍使用。所有版本的泵均可在 -20 °C 至 +40 °C 的环境温度下使用。磁力耦合器采用气密密封，可实现 10-6 Pa m3/s 的极低泄漏率。据该公司称，这消除了对轴密封的需求，轴密封的维护成本很高，并且在发生压力波动时会成为薄弱环节。与带轴封的泵相比，Okta 的磁力联轴器可降低高达 20% 的运营成本，并且需要的维护量也大大减少。



Hiscroll Atex 系列真空泵符合欧洲指令 Atex 2014/34/EU 和/或 1999/92/EC 的要求，因此适合处理潜在爆炸性气体。这些涡旋泵符合与泵送物质接触的设备类别 3G 标准，并符合温度等级 T4 要求。该公司表示，所有达到并包括爆炸组 IIC 的气体都可以泵送，包括氢气。凭借这些特性，Hiscroll Atex 泵涵盖了分析、工业和研发领域的许多应用，还可用于实验室中泵送可产生可燃蒸气的溶剂型物质。



普发真空的涡旋泵即使在大气压下也能在抽真空期间提供高抽速。这些全干式真空泵的特点是设计紧凑、运行极其安静、低振动（<47 dB[A]，待机模式<42 dB[A]）。该公司表示，出色的耐水蒸汽性和集成的两级气镇阀使其能够适应特定的工艺要求。与传统驱动器相比，强大而高效的驱动器的特点是效率高出 15%。此外，Hiscroll 套件还确保低维护工作量和成本。





参考相关企业新闻稿

作者：John Xie
