大联大友尚集团推出基于ST产品的小体积300W BLDC电机控制方案

日前，大联大控股宣布，其旗下友尚推出基于意法半导体（ST）STM32G431芯片的小体积300W BLDC电机控制方案。

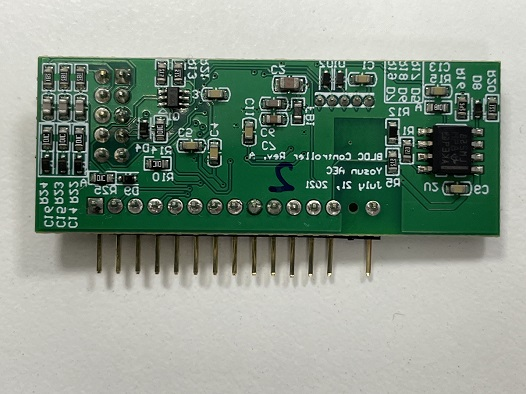

图示1-大联大友尚基于ST产品的小体积300W BLDC电机控制方案的展示板图

随着人们节能环保的意识不断提升，BLDC电机作为一种高效、环保、智能化的驱动技术，正逐渐成为各种电动化工具的的主流选择。在这种趋势下，大联大友尚推出了基于ST STM32G431芯片的小体积300W BLDC电机控制方案，该方案有助于提高电动设备的能源效率，从而实现节能减排的目标。

本方案通过使用STM32G431撰写PMSM控制算法，并采用三个Hall-effect sensor信号作为电机位置回授，借此达成FOC的控制，使电机可精确将电流输出在正确的相位，提供较小的驱动电流。

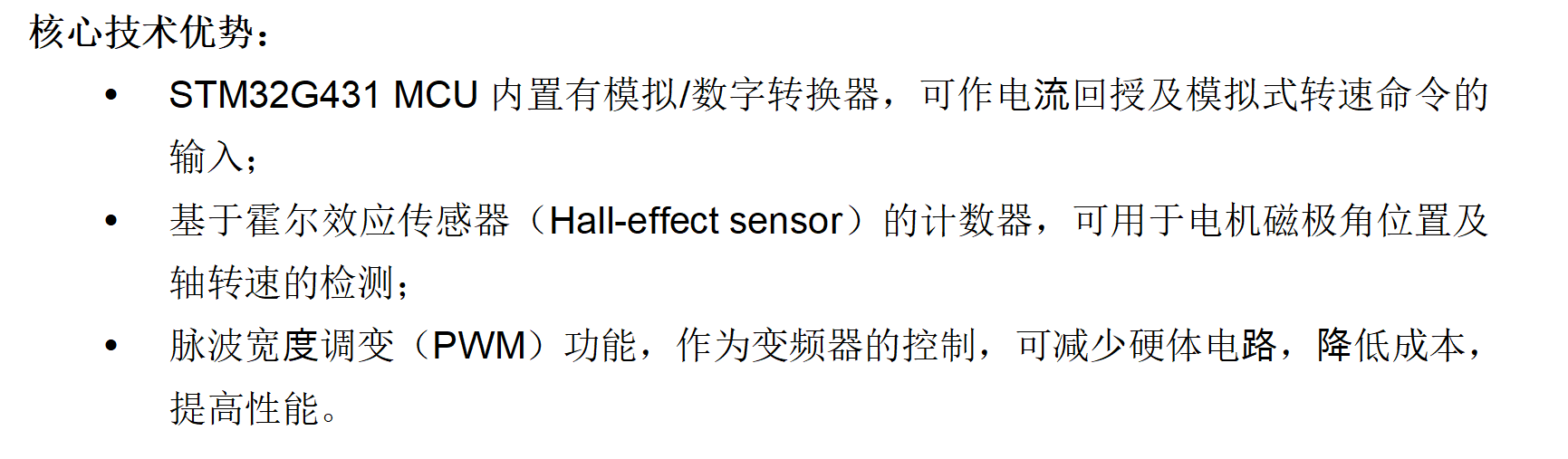

STM32G431是基于Arm®Cortex®-M4内核的通用型MCU，并内置模拟/数字转换器，可作电流回授及模拟命令输入。不仅如此，产品还搭载了基于霍尔效应传感器（Hall-effect sensor）实现的计数器，可作为电机磁极角位置及轴转速的检测。并且器件搭载的脉波宽度调变（PWM）功能，可用于变频器的控制。借助这些功能，本方案将减少硬件电路，在降低成本的同时，提高电机性能。

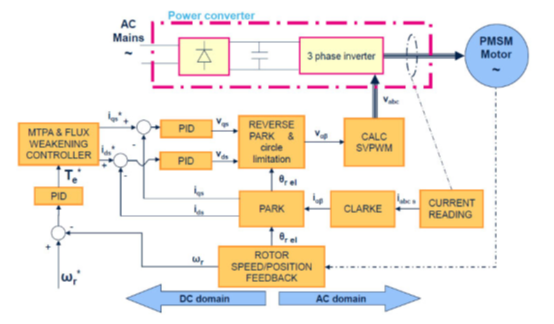

图示2-大联大友尚基于ST产品的小体积300W BLDC电机控制方案的方块图

经测试，本方案驱动器效率可达93% 300W（drive output），电机效率可达80% 250W（motor output），并且方案小体积的设计也可使其适用于各种小型化产品中。
