5G射频芯片或将拉动Sip封装 改变国产现有格局

传统来说，一部可支持打电话、发短信、网络服务、APP应用的手机，一般包含五个部分部分：射频部分、基带部分、电源管理、外设、软件。

射频：一般是信息发送和接收的部分；

基带：一般是信息处理的部分；

电源：一般是节电的部分，由于手机是能源有限的设备，所以电源管理十分重要；

外设：一般包括LCD，键盘，机壳等；

软件：一般包括系统、驱动、中间件、应用。

在手机终端中，最重要的核心就是射频芯片和基带芯片。射频芯片负责射频收发、频率合成、功率放大；基带芯片负责信号处理和协议处理。

射频芯片和基带芯片的关系

先讲一下历史，射频（Radio Frenquency）和基带（Base Band）皆来自英文直译。其中射频最早的应用就是Radio——无线广播（FM/AM），迄今为止这仍是射频技术乃至无线电领域最经典的应用。

基带则是band中心点在0Hz的信号，所以基带就是最基础的信号。有人也把基带叫做“未调制信号”，曾经这个概念是对的，例如AM为调制信号（无需调制，接收后即可通过发声元器件读取内容）。

但对于现代通信领域而言，基带信号通常都是指经过数字调制的，频谱中心点在0Hz的信号。而且没有明确的概念表明基带必须是模拟或者数字的，这完全看具体的实现机制。

言归正传，基带芯片可以认为是包括调制解调器，但不止于调制解调器，还包括信道编解码、信源编解码，以及一些信令处理。而射频芯片，则可看做是最简单的基带调制信号的上变频和下变频。

所谓调制，就是把需要传输的信号，通过一定的规则调制到载波上面让后通过无线收发器（RF Transceiver）发送出去的工程，解调就是相反的过程。

工作原理与电路分析

射频简称RF射频就是射频电流，是一种高频交流变化电磁波，为是Radio Frequency的缩写，表示可以辐射到空间的电磁频率，频率范围在300KHz～300GHz之间。每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。高频（大于10K）；射频（300K-300G）是高频的较高频段；微波频段（300M-300G）又是射频的较高频段。射频技术在无线通信领域中被广泛使用，有线电视系统就是采用射频传输方式。

射频芯片指的就是将无线电信号通信转换成一定的无线电信号波形，并通过天线谐振发送出去的一个电子元器件，它包括功率放大器、低噪声放大器和天线开关。射频芯片架构包括接收通道和发射通道两大部分。

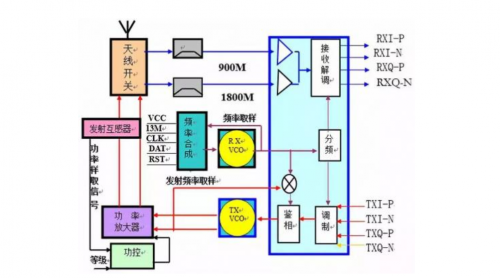

射频电路方框图

国产射频芯片产业链现状

Canalys报告显示，2022年全球智能手机出货量下降11%至12亿部以下，成为近十年最差年份。

有分析人士指出，虽然从各种射频芯片专利来看，国产好像达到了巅峰，但事实上，20多年历史中，射频芯片技术变革并不多，国际上每家公司的几千项专利对国内构成了全方位的封锁。

更为困难的是，射频芯片领域马太效应凸显，美系和日系厂商占据了主导地位。Yole数据显示，美国的思佳讯（Skyworks）、博通（Broadcom）、威讯联合半导体（Qorvo）、高通（Qualcomm）和日本的村田（Murata）五家厂商的产品在2021年和2022年占据了超过80%的市场份额。

可以看到，在射频芯片领域，市场主要被海外巨头所垄断；国内射频芯片方面，没有公司能够独立支撑IDM的运营模式，主要为Fabless设计类公司；国内企业通过设计、代工、封装环节的协同，形成了“软IDM“”的运营模式。

射频芯片设计方面，国内公司在5G芯片已经有所成绩，具有一定的出货能力。射频芯片设计具有较高的门槛，具备射频开发经验后，可以加速后续高级品类射频芯片的开发。目前，具备射频芯片设计的公司有紫光展锐、唯捷创芯、中普微、中兴通讯、雷柏科技、华虹设计、江苏钜芯、爱斯泰克等。

射频芯片代工方面，中国台湾已经成为全球最大的化合物半导体芯片代工厂，主要的代工厂有稳懋、宏捷科和寰宇，国内仅有三安光电和海威华芯开始涉足化合物半导体代工。三安光电是国内目前国内布局最为完善，具有GaAs HBT/pHEMT和GaNSBD/FET工艺布局，目前在于国内200多家企事业单位进行合作，有10多种芯片通过性能验证，即将量产。海威华芯为海特高新控股的子公司，与中国电科29所合资，目前具有GaAs 0.25um PHEMT工艺制程能力。

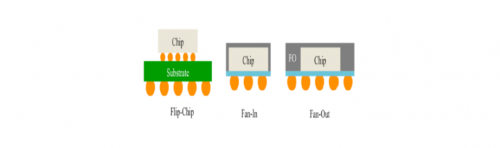

射频芯片封装方面，5G射频芯片一方面频率升高导致电路中连接线的对电路性能影响更大，封装时需要减小信号连接线的长度；另一方面需要把功率放大器、低噪声放大器、开关和滤波器封装成为一个模块,一方面减小体积另一方面方便下游终端厂商使用。为了减小射频参数的寄生需要采用Flip-Chip、Fan-In和Fan-Out封装技术。

Flip-Chip和Fan-In、Fan-Out工艺封装时，不需要通过金丝键合线进行信号连接，减少了由于金丝键合线带来的寄生电效应，提高芯片射频性能；到5G时代，高性能的Flip-Chip/Fan-In/Fan-Out结合Sip封装技术会是未来封装的趋势。

Flip-Chip/Fan-In/Fan-Out和Sip封装属于高级封装，其盈利能力远高于传统封装。国内上市公司，长电科技收购星科金朋后，形成了完整的FlipChip+Sip技术的封装能力。
