Chinaplas 2023上的热流道不失热闹

在历年的Chinaplas展览上，注塑成型为重中之重，其中包括大量热流道系统的展示。今年4月的深圳Chinaplas也不例外，有着不少关于热流道的新鲜事，从不寻常的喷嘴设计，到更紧凑的热流道（甚至针对大型部件），再到更智能的控制，不胜枚举。热流道技术正在变得高度专业化，为注塑应用构建起集中的功能。就像注塑单元中的大多数装备一样，热流道也正变得更加智能，可以共享数据，并对来自注塑机等的反馈做出响应等；也越来越多地根据其所服务的市场和应用的具体要求，对热流道技术进行定制。这些微妙的变化在Chinaplas上得到了很好的展示。

尽管热流道行业头部企业如马斯特（MOLD-MASTERS）、赫斯基（HUSKY）因故此次未能一展她们绰约风姿，但来了的厂家手头上都有些新家伙令人眼前一亮。在此，借本文对Chinaplas 2023展览上热流道系统的创新发展进行一次回顾。

针阀系统是主导

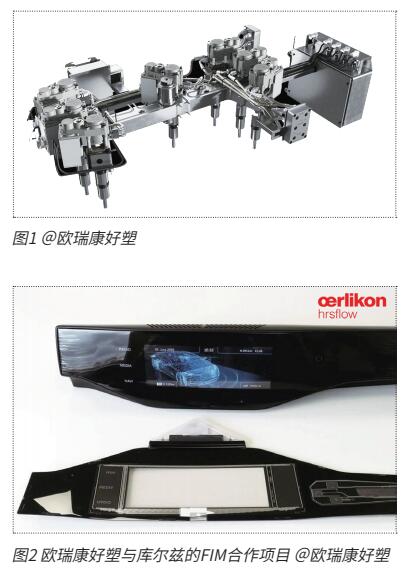

作为行业技术先锋，欧瑞康好塑（Oerlikon HRSflow）拥有诸多已获专利的尖端创新技术。推出的新一代伺服针阀热流道系统FLEXflow（图1）可在注塑过程中轻松且精准地控制每一喷嘴的压力和流量，从而有效提高塑件质量，减少工艺调整成本，扩大工艺窗口，延长模具使用寿命等。凭借其强大的工艺灵活性，FLEXflow能良好地应对一项前瞻性技术 - FIM（Film Insert Molding薄膜嵌入注塑）。

通过在薄膜的背面注塑热塑性树脂或包覆成型，FIM可以一步注塑成型带装饰性或功能性表面的塑料件，并在注塑的过程中集成多个微型的功能元件，例如灯光元件、传感器或触控元件等，从而能为制造商提供前所未有的设计灵活性，尤其适用于要求带装饰效果的A级表面的汽车内外饰件应用。图2所示是一项采用FLEXflow技术的FIM案例，成型产品是一款带触控功能和背光效果的HMI，项目合作伙伴为德国库尔兹（Kurz）。该产品是在IMD薄膜的背面直接进胶，注塑成型中控区域的PC透明塑料部件，并在注塑过程中嵌入集成微型传感器。该产品的难点在于如何确保在极为敏感的薄膜上进行背面注塑但不损伤薄膜，且控制残余应力。通过采用FLEXflow，精准地控制每一喷嘴的压力和流量，对特定区域的压力进行管理，这些难点问题得以良好地解决。

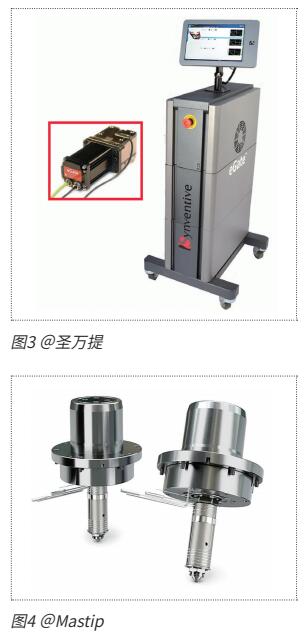

圣万提（Synventive）展出了新型紧凑款电动针阀热流道系统eGate Sync（图3），它补充了传统的eGate系统。采用专利技术，通过精确控制每个阀针的位置、速度、加速度和行程来实现在填充过程中随时控制每个喷嘴的熔体流速。现在，这项技术可以在圣万提所有尺寸的热流道喷嘴上使用。极具性价比的eGate Sync凭借其即插即用和简单的使用界面给现场观众留下了深刻的印象。通过提高每一次注塑成型的一致性来获得更高的产品质量，非常适用于高精度要求、响应速度快且尺寸稳定的注塑应用，包括多点注塑、多种材料、顺序填充以及任何对部件表面有高要求的注塑应用。无庸置疑的是，与传统的液压系统相比，电动型eGate Sync有着显著的节能效果，是电动注塑机在无尘工作室中使用的理想选择。

新颖的设计

Mastip在Chinaplas展会上展示了最新的热流道技术，展示的VeriShot™单阀针式浇口（图4）技术具有极紧凑的设计，通过增大定位环外部尺寸而极大降低模具高度，同时可充当定位环确保模具和注塑机模板间的精准定位。

预安装的VeriShot™系统采用Mastip最新FlowLoc™螺纹防漏设计喷嘴系列，直接固定在分流板上，是安全防漏的解决方案。可加工各种聚合物，并集成先进加热技术和嵌入式加热器，加热性能优越。可以精确控制浇注过程，浇注应力小，可提高零件质量和一致性。为用户提供优异的性能，从而改善产品质量，因此是对浇口美观度要求高、生产材料流速快、高量产零件和尺寸精度高的产品的理想选择。该公司可以根据使用者的特定应用要求进行全面定制，拥有快速简单的安装方案，可以加工普通或具有磨损性的工程级聚合物。

多腔应用

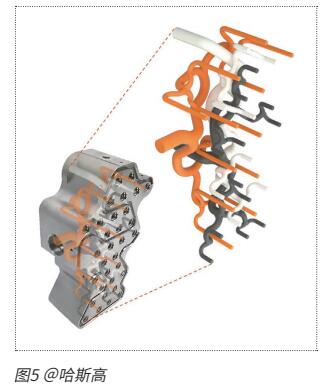

哈斯高（HASCO）是一家有着40年热流道经验的厂商，开拓创新，研发出 Streamrunner®（图5），自2019年推出，已经得到市场的认可，并解决了客户的问题。Streamrunner® 采用激光烧结的技术，用于制造完美的热流道分流板，强度等同于常规热流道系统，激光烧结后再进行流道抛光，保证流道顺滑。Streamrunner®的分流板体积仅占常规分流板的21%，从而可以有效缩小模具的整体尺寸。配合流道内孔抛光技术，Streamrunner® 流道内孔的光洁度比常规系统更高，显著减小了流道内压力损失以及换色周期。除此之外，流道内剪切热也是不可忽视的因素，对温度敏感的材料，Streamrunner® 能利用自身的优势，为客户提供好的解决方案。与常规热流道一样，Streamrunner® 同样可以用于针阀式的应用。此外，Streamrunner® 独特的属性，对于复杂的多色产品，必定是最佳选择。以完美的充填平衡、顺滑的流道、满足高度紧凑的热嘴排布、优秀的换色性能、防漏胶结构等几大特点，Streamrunner®在多腔应用领域的全新时代正在开启。

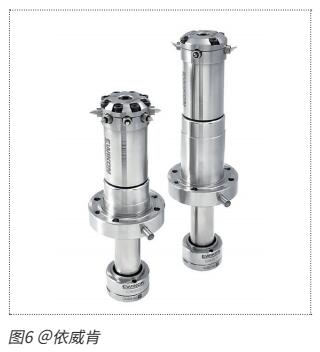

依威肯（EWIKON）热流道系统拥有多样的浇口选型（图6），即使在要求苛刻的多型腔应用中，先进的EWIKON分流板技术也能保证配置流线型流道的完全自然平衡系统。全系列的液压、气动和电机驱动的针阀系统，先进的直接侧进胶解决方案，用于多材料成型和高型腔模具的热流道系统，以及完整的热流道控制器系列，形成了完善的产品系列。所有的系统均可以按预接线及预先测试的热半模交付，热流道系统已经整合于其中。可以实现快速、高效地安装和启动系统，几乎无需现场调整。HPS III-MH侧进胶概念是一种先进和易于维护的直接侧进胶解决方案，多样的喷嘴版本、尺寸和浇口选项可以完美地适应不同的模具结构，并促进针对医疗工业、包装工业或技术部件生产的紧凑型多腔模具的设计。

大型部件应用

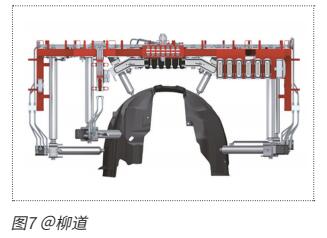

柳道（YUDO）的Tina AM系统（图7）是大型移动产品的最佳选择，专门生产汽车和大型产品的预组装和预接线系统，它是完全组装和发行的，因此它可以提供热流道系统统一的性能和质量。通过大型注塑模具的单独冷却板和专用的汽缸来提高冷却效率，使用具有高耐久性的金属材料来应对添加玻璃纤维的塑胶材料。通过自由角度的分流板结构的实现，适用于各种案例应用。螺纹式喷嘴能有效防止漏胶，维护方便，无需拆卸阀针。通过对加热器的单独控制，实现出色的热平衡。线圈加热器（T加热器）可紧密贴合热嘴表面。采用铝制外壳，可有效传热。

智能的控制系统

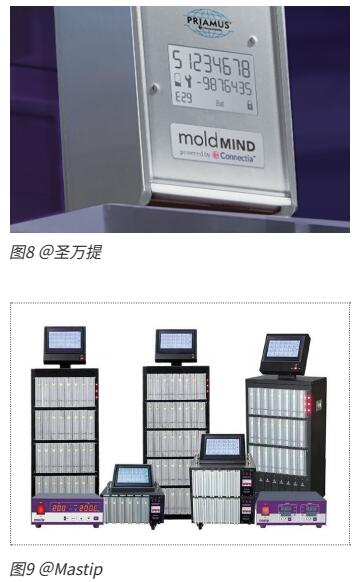

圣万提的moldMIND（图8）是一个记录系统，是注塑模具的“数字化驾驶舱”。它可以在模具的整个生命周期中实时记录其相关工艺数据和事件。智能监控系统可以快速发现问题并最大限度地减少停机时间。数据可以直接在设备上或云上查看。

Mastip的MetiCom™最新系列是通过CE认证的高质量，可靠的温度控制系统（图9），具有灵活、易于设置和简单操作的特点。它专为严苛的环境而设计，并且提供多样化的功能，可提供密码设置/保护，操作界面简单且直观，方便用户保存多个设置, 以实现快速更改以及操作。这一新的模块式、集成式和触屏式系列温度控制器，开机自检，且易于操作。

最后不得不提的一点是，以上总结严重缺乏了国内厂家的存在，当然不是因为没有国内厂家参展，归根结底在于技术创新上的乏善可陈。或许可找个不那么冠冕堂皇的理由：过去这一年乃至三年，他们的创新进步切切实实地被新冠疫情所困。期待着来年热流道领域Made in China的高光表现。

文 / 冯大勇
