4家企业布局 我国半导体IP未来发展方向在哪?

来源:亿欧智库;智能计算芯世界 发布时间:2023-05-31 94
电子芯片电子芯片设计/电子设计自动化(EDA)设计/电子设计自动化(IP类软件) 电子芯片设计
本文摘选了亿欧智库发布的《2023中国半导体IP行业研究报告》,通过观察芯耀辉、中茵微电子、赛昉科技、芯原等4家企业在半导体IP环节的布局,一窥我国在该细分市场的未来发展趋势。

半导体IPIntellectual Property,知识产权):通常也称作IP核(IP core),指芯片设计中预先设计、验证好的功能模块,处于半导体产业链最上游,为芯片设计厂商提供设计模块。

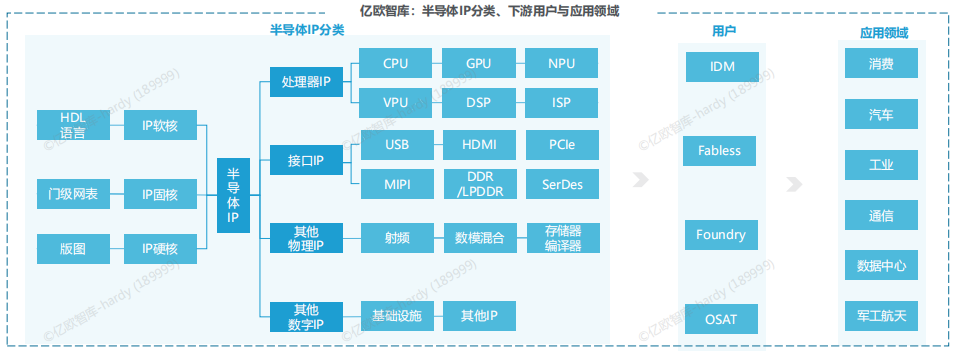

半导体IP按交付方式可分为软核、硬核和固核;按产品类型可分为处理器IP、接口IP、其他物理IP及其他数字IP。由于其他数字IP无专门厂商,本报告主要对前三类半导体IP进行细分分析。

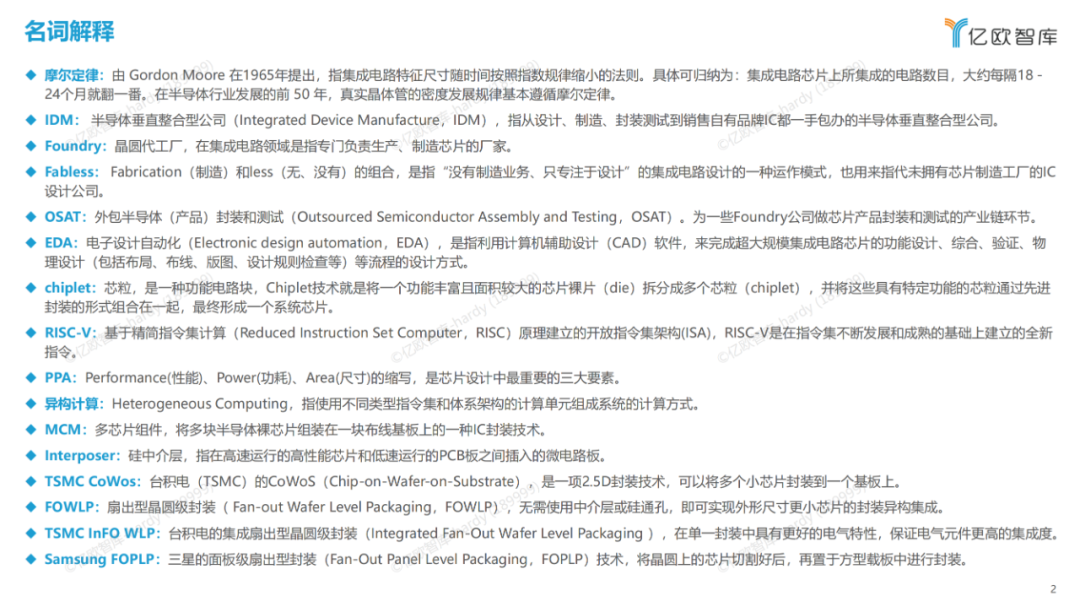

随着半导体行业高度垂直分化发展,半导体IP的用户可分为IDM、晶圆代工厂、FablessOSAT四大类型,并广泛落地应用于消费、通信、汽车、工业、军工航天及数据中心等细分领域。

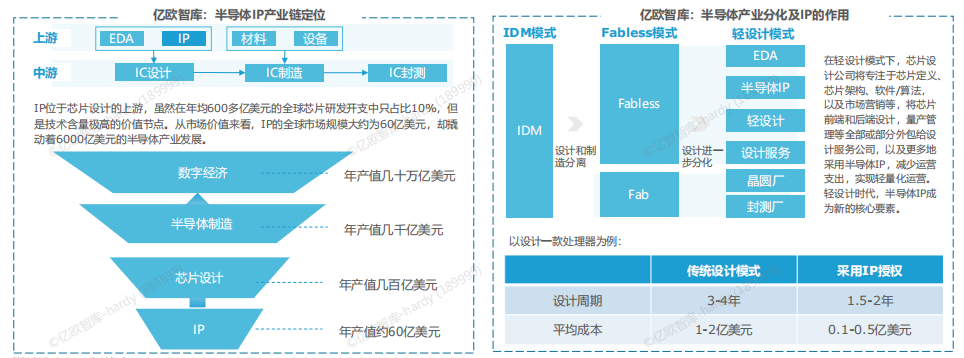

半导体IP处于半导体上游供应环节,由于性能高、设计复杂、功耗优、成本适中、技术密集度高、知识产权集中、商业价值昂贵,已经逐渐成为芯片设计的核心产业要素和竞争力体现。



IP行业是半导体产业分工精细化的结果。轻设计时代,设计公司通过购买成熟可靠的IP方案,就可以实现某个特定功能。这不仅大大降低了芯片设计的难度与成本,还以可复用的模式形成风险共担、利益共享的生态圈,使得用户能专注自身优势价值的创新性,令低成本创新成为可能。




摩尔定律下,随着先进制程不断演进及线宽的缩小,芯片中晶体管数量大幅提升,以解决更复杂的功能应用,而复杂的功能应用对IP的数量和性能需求不断快速提升。



先进工艺节点在提高芯片单位面积性能、降低单位成本的同时,也大幅提升了芯片的设计成本和设计风险。为此,芯片设计公司出于降低成本、平摊风险与加速产品上市的考量,更多地使用经过验证的半导体IP






本文摘选了亿欧智库发布的《2023中国半导体IP行业研究报告》,通过观察芯耀辉、中茵微电子、赛昉科技、芯原等4家企业在半导体IP环节的布局,一窥我国在该细分市场的未来发展趋势。

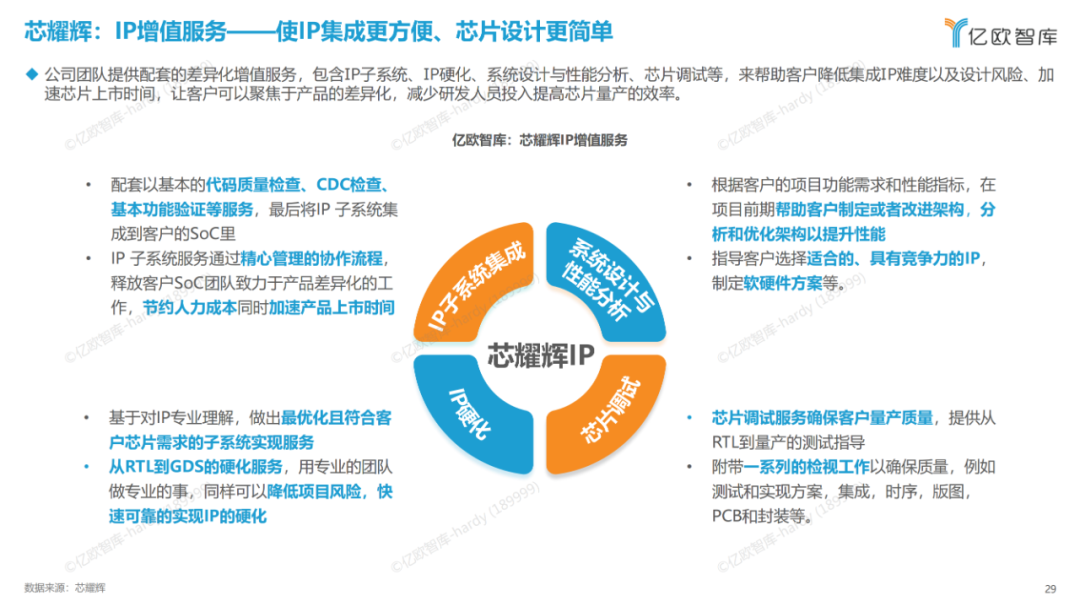

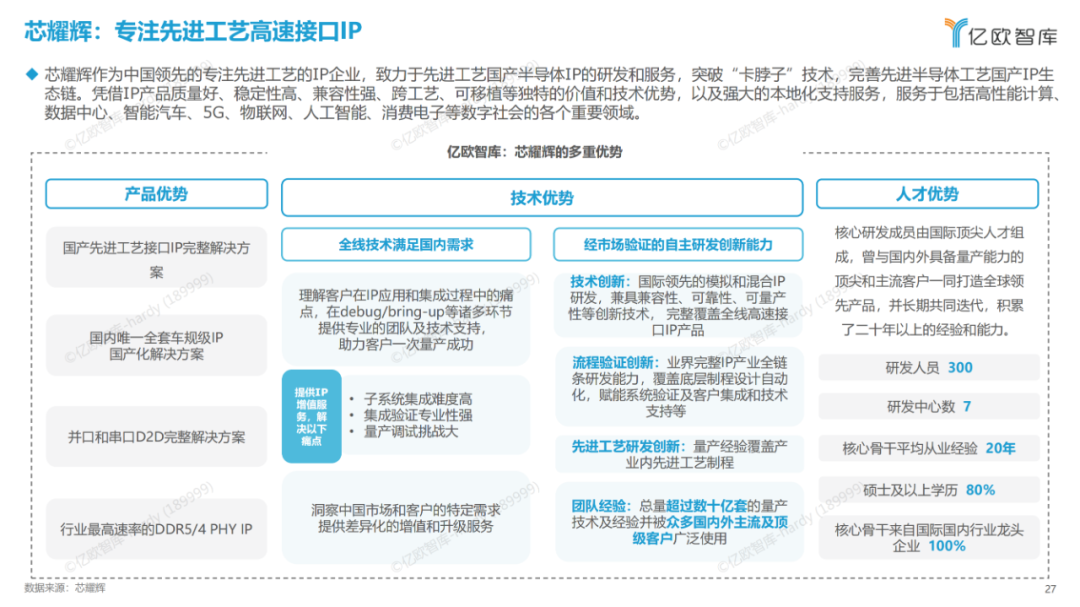

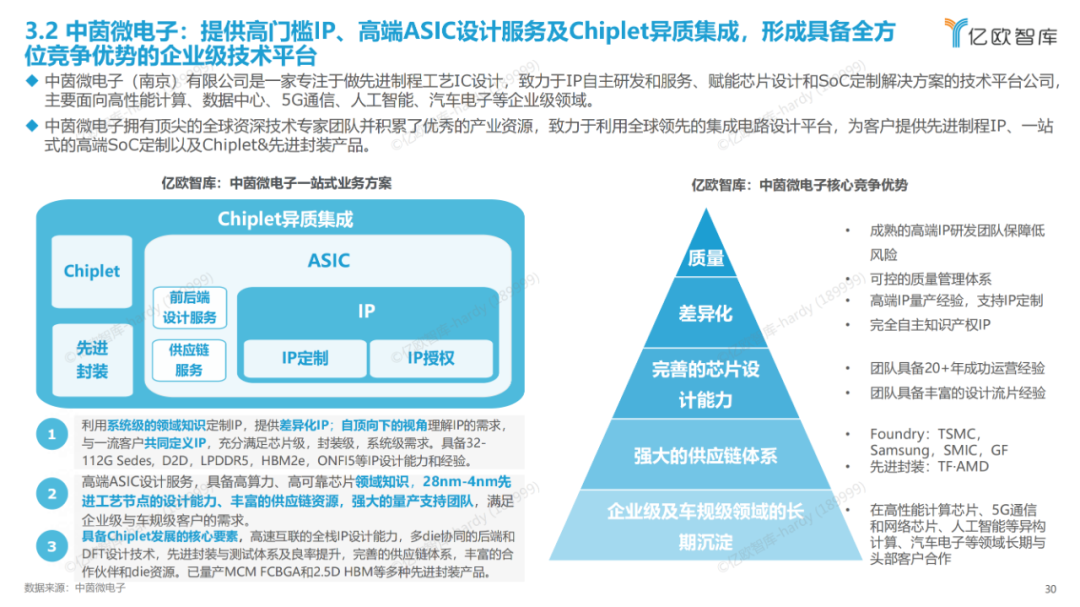

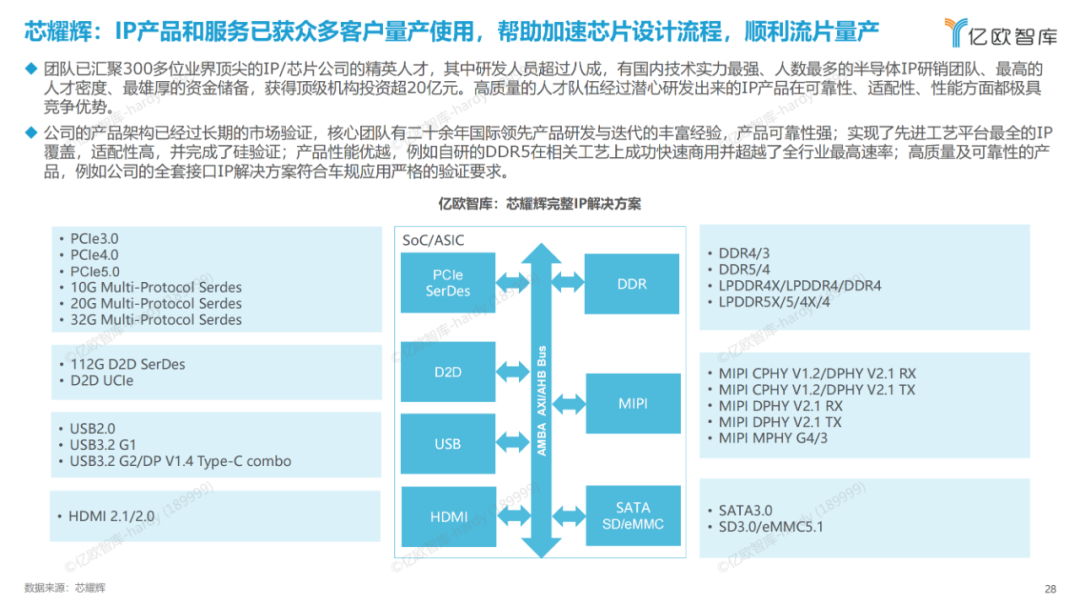

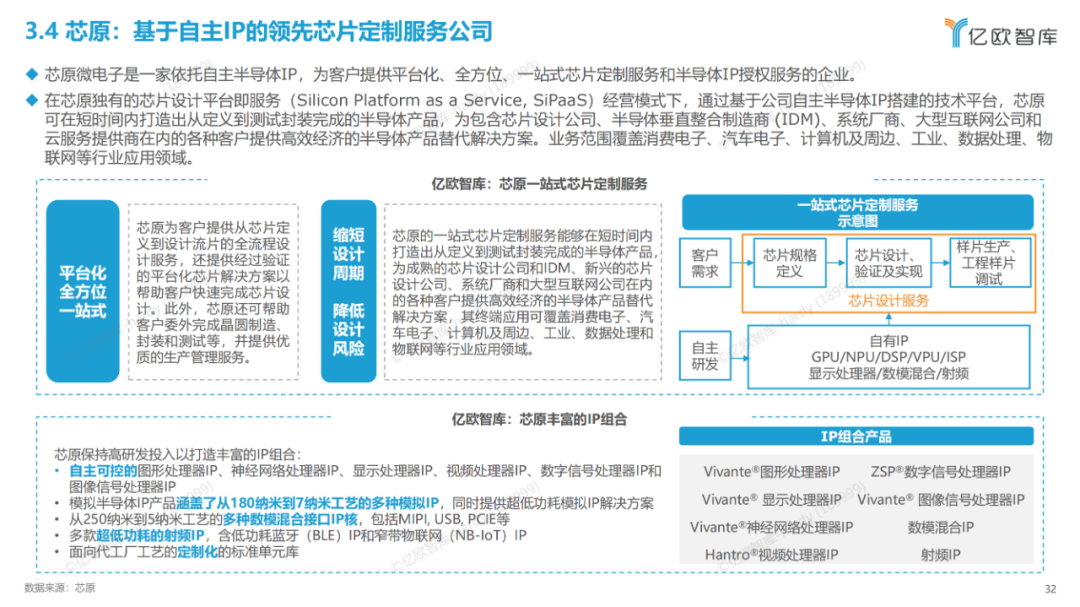

4家企业布局策略各有不同

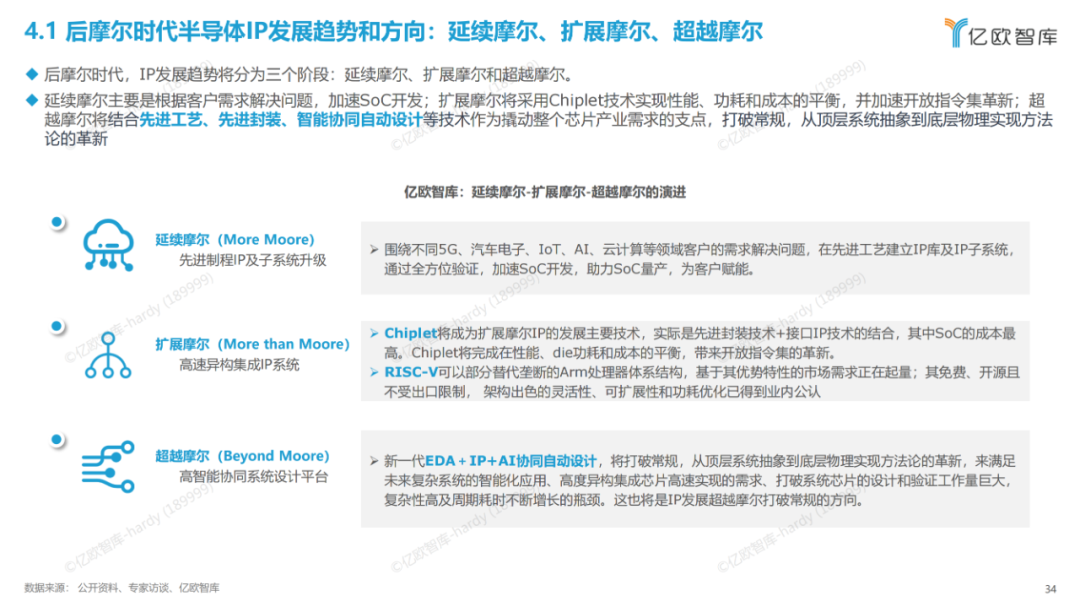

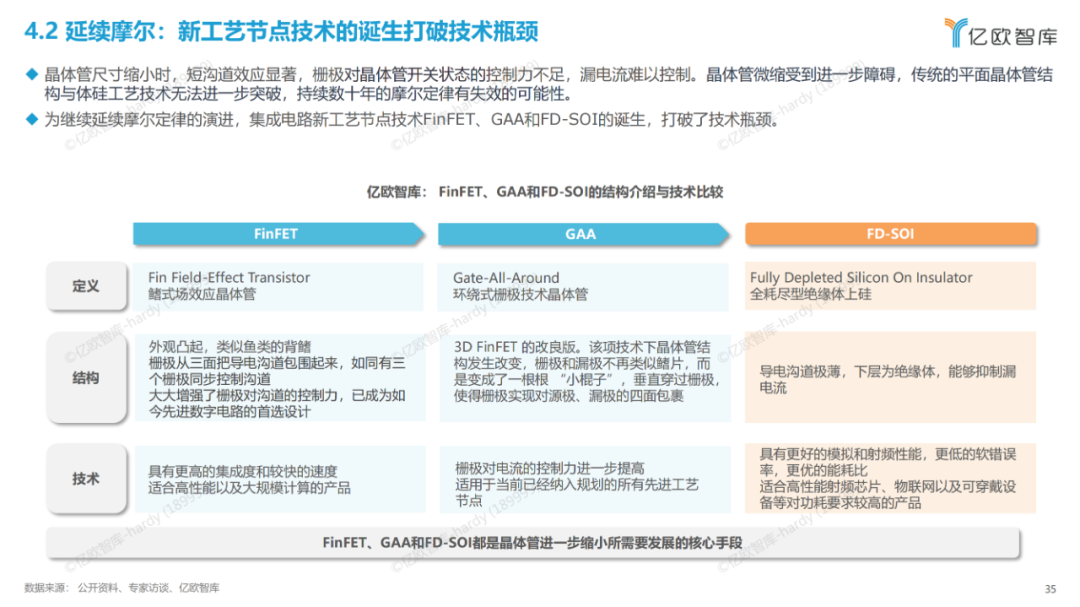

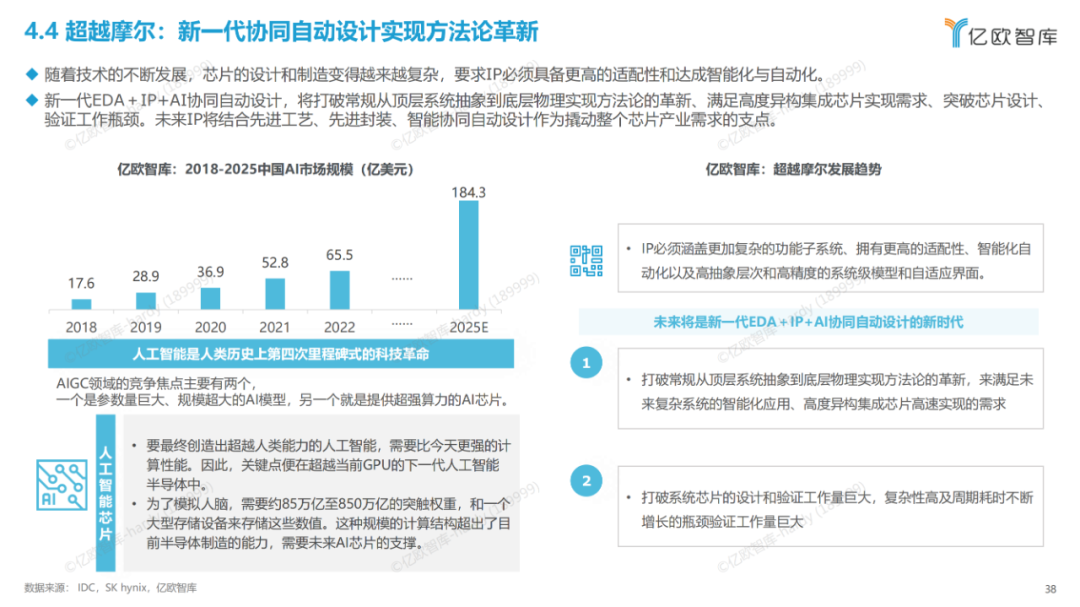

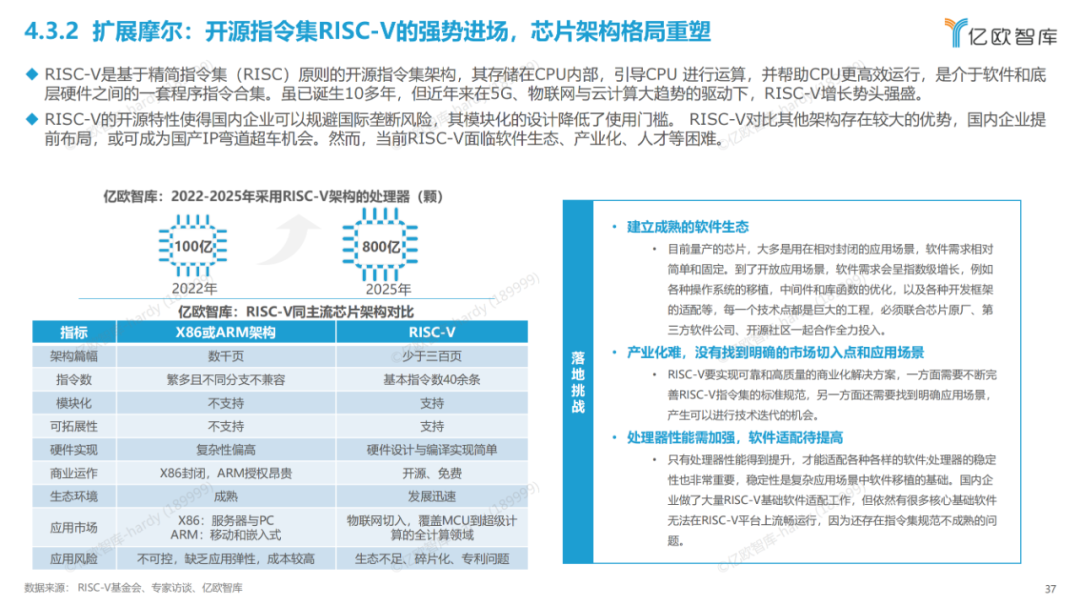

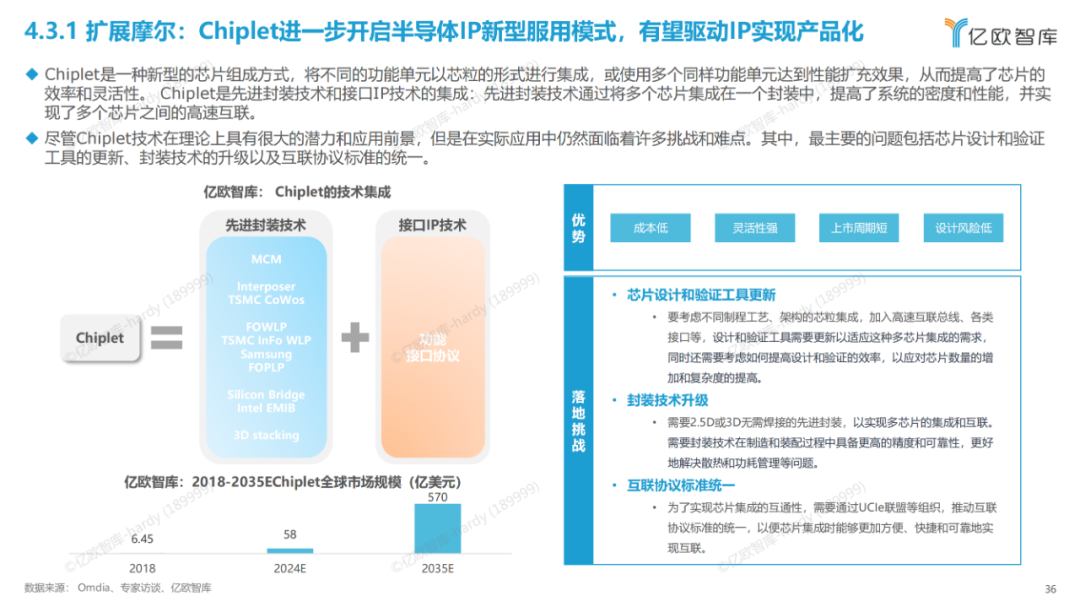

未来趋势演变
