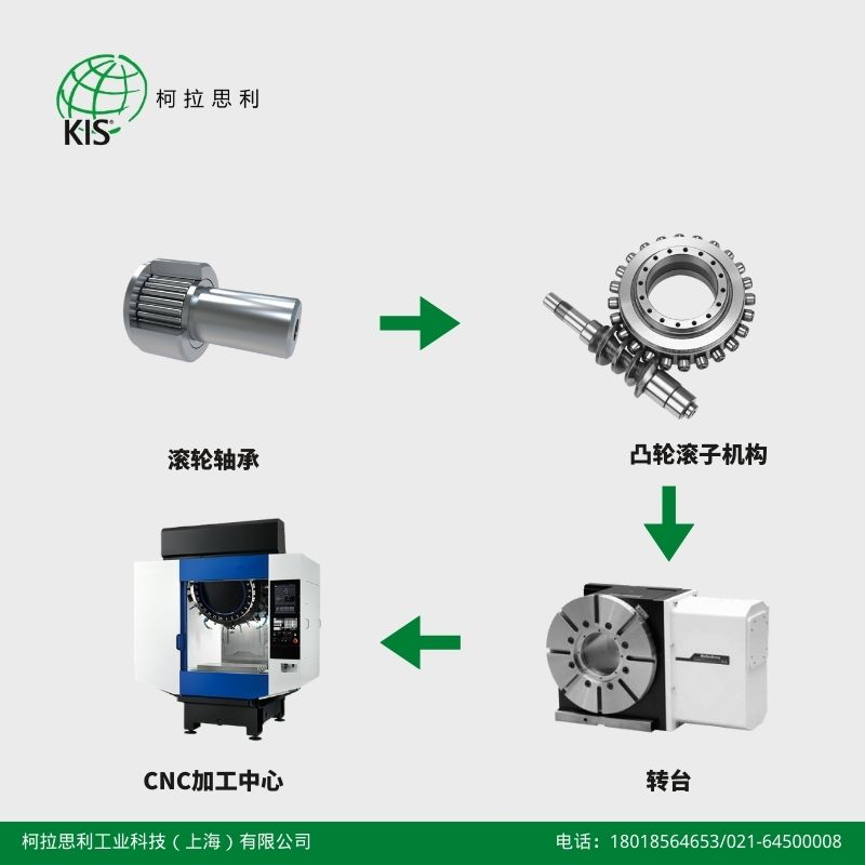

从滚轮轴承开始，打造零背隙CNC凸轮滚子转台

CNC加工中心是一种高精度、高效率的数控加工设备。它常用于零部件加工、模具制造、精密机械加工等领域，能够快速而精确地完成复杂的加工任务。

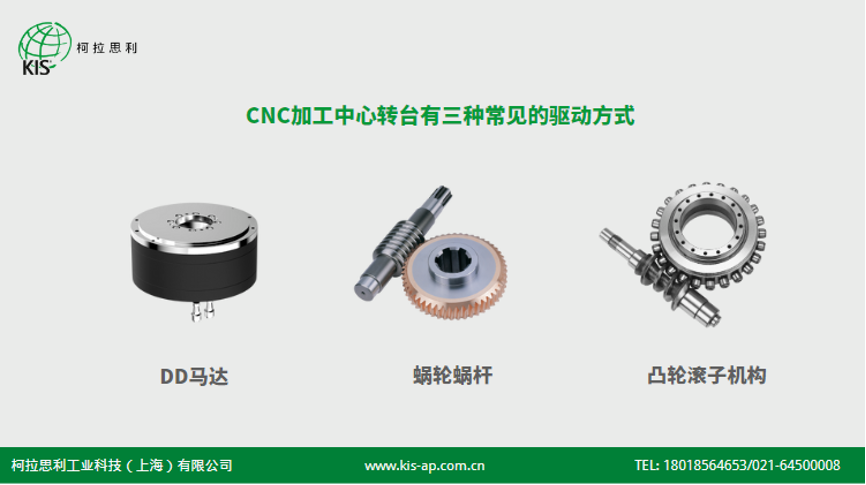

CNC加工中心转台有三种常见的驱动方式：

•  DD马达

•  蜗轮蜗杆

•  凸轮滚子机构

如何选择主要取决于客户对于定位/重复定位精度、加工效率、承载、性价比、维修成本等方面的综合考虑。

其中，凸轮滚子机构转台在相对轻中承载工况下，具有极高的加工效率，同时兼顾高加工精度及长使用寿命。常用于半导体、汽车、3C等行业的CNC加工中心，因此受到越来越多的市场关注。

零背隙凸轮滚子机构转台的实现：

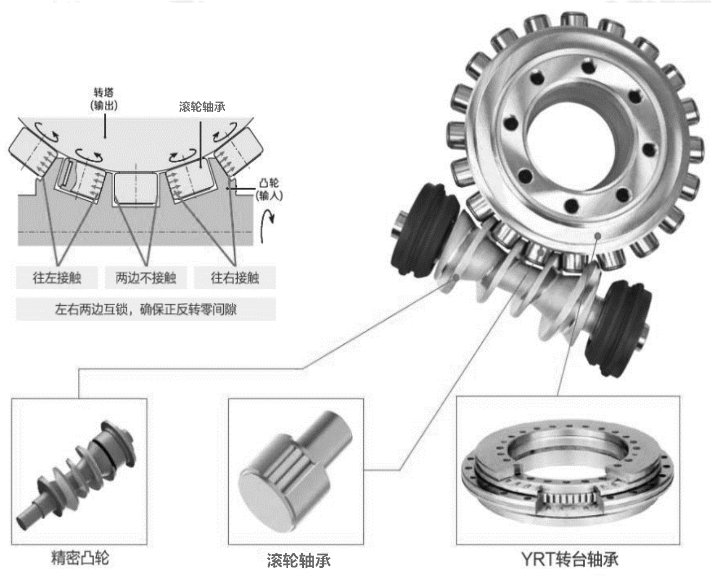

零背隙凸轮滚子机构转台，通过凸轮曲线和凸轮轴承外圈的完美啮合，使凸轮滚子机构无论在正转、反转或静止状态下时，始终处于预压状态，完美消除反冲，从而实现加工状态下的高定位精度及高重复定位精度。

为实现零背隙，从设计到加工过程中需要综合考虑输出塔、滚轮轴承、凸轮等部件的啮合、配合间隙、尺寸精度、安装方式、固定方式等要素。

凸轮滚子机构转台中滚轮轴承配置推荐：

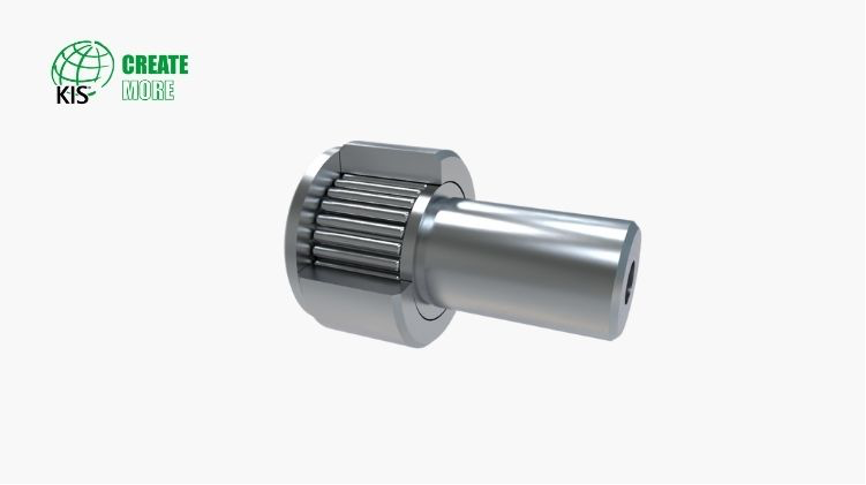

滚轮轴承是达成零背隙凸轮滚子机构转台核心部件。KIS结合实际工况需求，在设计生产中更加关注以下指标：

•  外圈/轴滚道粗糙度

•  外圈/轴圆度

•  外圈/轴同心度

•  外圈/轴端面平行差

•  外圈/轴滚道垂直度

•  外圈/轴滚道直线度

成品方面，KIS建议客户选用滚轮轴承时注意以下方面：

•  选用合适的外径分组，从而保证更好的啮合；

•  选用特殊的径向游隙，保证凸轮滚子机构整体精度；

•  滚轮轴承轴径与输出塔孔径配合公差的选取及加工精度的选用。

凸轮滚子机构转台中滚轮轴承配置推荐：

公制产品：

外径16mm,19mm,22mm,26mm,30mm,32mm,35mm,40mm,47mm,52mm,62mm等，也可根据客户实际需求进行特殊化定制。

英制产品：

轴径1/4inch,3/8inch,7/16inch,1/2inch,5/8inch,3/4inch,7/8inch等，也可根据客户实际需求进行特殊化定制。
