3D打印帮助火箭制造商实现垂直整合目标

自从增材制造工艺被人类社会发明以来，将这种技术用于航空航天的例子和新闻屡见不鲜。在过去的报道中，通过增材制造生产出的燃料喷射器、推进剂罐、发动机喷嘴以及无数其他极其复杂的火箭部件，都是为了将卫星送入轨道或将人类送上月球甚至更远的地方。



Tim Berry和他的团队参与了许多这样的故事。目前，他是美国民营航天技术新锐公司Launcher的制造主管，该公司是火箭和卫星转移运载工具/托管有效载荷平台的开发商。

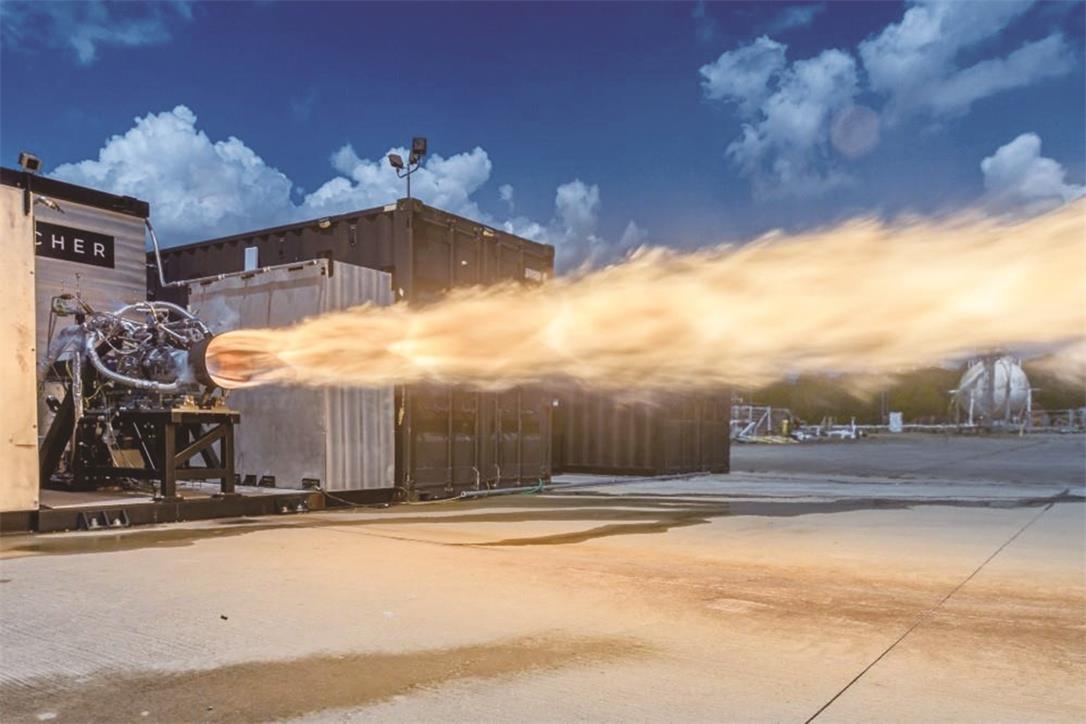

当E-2火箭在斯坦尼斯航天中心进行测试时，产生了令人印象深刻的10公吨推力



今年4月，由霍桑公司3D打印制造的E-2液体火箭发动机在首次试射期间产生了令人印象深刻的10公吨推力（22046磅）、288秒的海平面ISP和97.5% c*（比冲量缩写为ISP，c*是衡量火箭发动机效率的度量）。此外，Launcher的Orbiter转运车/托管有效载荷平台或太空拖船计划于今年晚些时候通过SpaceX的Falcon 9 Transporter-6拼车发射进入轨道。拖船的大部分是由3D打印制成。

多科学制造

Berry认为自己是金属3D打印的“发烧友”。但他也不怕在需要时切换到更传统的制造技术，反之亦然。“例如，支架就是一个难以处理的部件，”他说，“因此如果机器车间产能过剩，我们可能会将它们放入其中一台3D打印机。我们会根据可用产能和尽可能保持设备运行的需要做出这样的决定。”他同时强调，拥有这种能力是垂直整合的魅力之一，所以Launcher很少有外包业务。



Launcher的加工和制造车间可能会让一些供应商羡慕不已。设备清单包括数控车床和手动车床、3轴和5轴加工中心、龙门式数控铣床、TIG、MIG和轨道管焊机、清洁/涂覆线、弯管和扩口设备，以及任何金属加工设施中常见的手动工具。

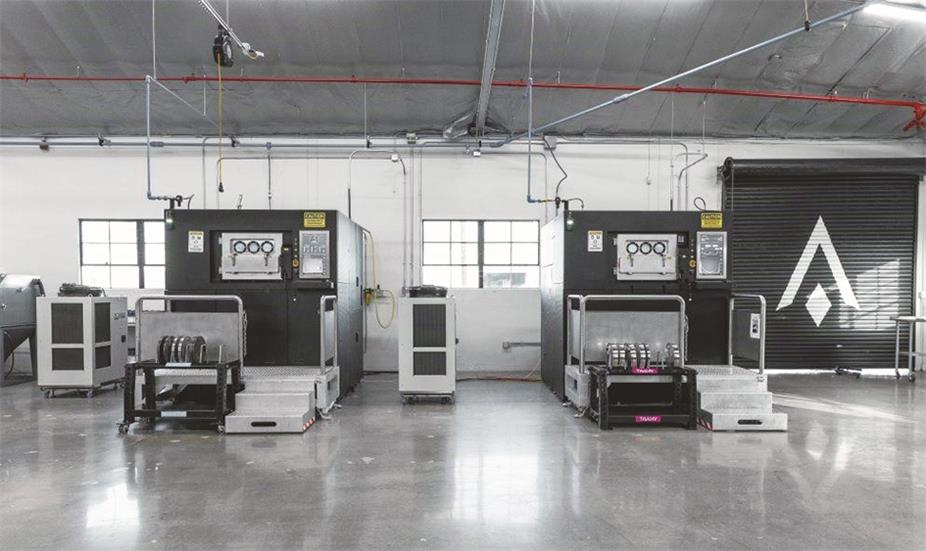

Launcher的一台Velo3D Sapphire 3D打印机用于为Orbiter制造Inconel

 718涡轮分子泵组件和零件。另一个蓝宝石打印钛推进剂罐



该公司使用所有这些设备生产和组合火箭部件，建造试验台和装配夹具，制造燃料管线和排气系统并完成大量金属3D打印部件的加工。Berry补充道：我们也有一种用于制造零件的电火花线切割机，但大部分时间都用于从构建板上移除3D打印零件。

使用激光粉末床熔融技术

Berry估计，发射装置的70%硬件首先是在三台激光粉末床熔融（LPBF）设备上打印生成的。



Velo3D有一对蓝宝石3D打印系统。其中一个是专门为 Orbiter太空拖船制造Inconel 718涡轮泵组件和零件，另一个是全天候“制造”钛推进剂罐。在每第九次构建时，都会打印一个支撑发动机的推力结构。



Launcher的第三台打印机EOS M300是一款开关式打印机。这台设备可交替生产钛、铝和铜零件，在不久的将来可能用于打印一些较便宜的耐火金属和高强度铝合金。据悉，第四台LPBF打印设备计划很快到达。这是EOS集团子公司AMCM GmbH制造的一种称为M4K的大格式（450mm×450mm×1000mm）LPBF系统。



Berry谈到，Launcher的首席执行官和创始人Max Haot不想采取与其他发动机制造商相同的方法，即打印一堆较小的部件然后将它们通过钎焊或螺栓连接在一起。Max和公司首席设计师Igor Nikishchenko想要一个整体结构，以实现更简单、强度和可靠性，因此他与EOS合作开发了一台定制的大幅面机器。

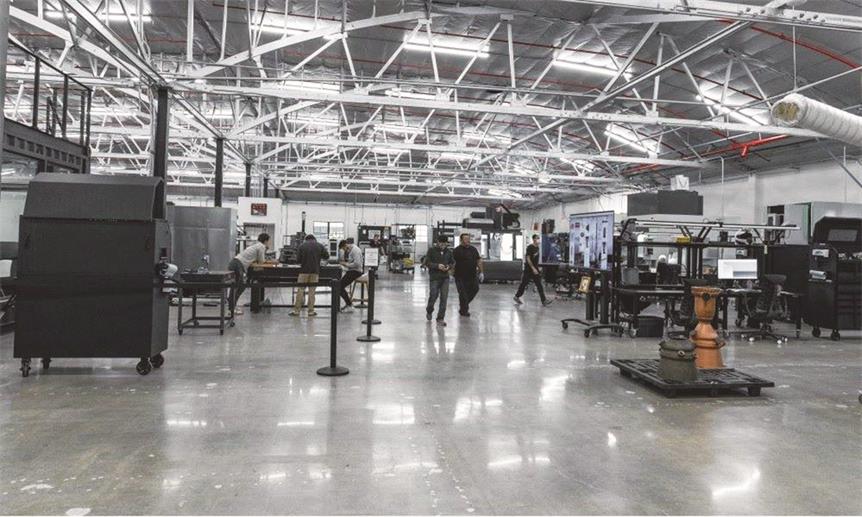

设备齐全的机加工车间和制造区在将产品升空方面发挥着重要作用



同时，其他火箭公司已经跟随Launcher的脚步，正在向更大的、新推出的机器上的整体式燃烧室/喷嘴打印技术转移。

远离“角落”

M4K新设备的交付给Launcher带来的是C-18150的稳定供应。铜铬锆合金的成本远低于非官方的火箭发动机行业标准GRCop-42，其材料性能仅略有不同。Berry说：“你不想把自己变成一个处于行业角落的地位，除非你绝对需要像GRCop这样的超贵金属，这是我们的许多竞争对手都做过的。如果能可靠飞行，我可以用纸制火箭。”



非正统思想在Launcher是司空见惯的。Haot曾告诉过员工要根据他们现有的工具进行设计，现在成为员工牢记在心的指令。设计人员不仅调整部件设计和制造工艺，尽可能将产品留在内部还开发了自己的工程软件，用于冷却通道分析和火箭发动机模拟。



这些努力带来的好处远远超过节省1美元。Launcher的目标是在高度竞争的市场中快速、安全、经济地将航天器升空。Berry表示，尽管如此，在性能方面没有妥协，公司一直在寻找进一步优化火箭推进和卫星发射系统的方法。自公司成立以来，他们的口号一直是高性能和低成本进入太空。
