高功率大能量飞秒脉冲激光技术现状与发展趋势

脉冲宽度小于500 fs的工业飞秒激光器的平均功率仅为几十瓦。两种主要的激光器结构代表了这种类型的激光器：基于再生放大器结构，或基于光纤放大器结构的飞秒激光器。数百瓦 /数毫焦耳输出的工业飞秒激光器，多采用Yb:YAG增益介质和板条或者碟片放大器结构。

目前，高功率的飞秒激光器，通过光纤飞秒激光的相干合束技术，已经实现了万瓦飞秒激光输出。本文将从飞秒激光技术的几个层面阐述高功率大能量飞秒脉冲激光技术现状和未来发展趋势。

高功率飞秒激光器的应用

飞秒高峰值功率密度(TW/cm² )和高重复频率(MHz)激光系统广泛应用于科学、工业和军事领域。控制飞秒脉冲和材料相互作用的主要机制是多光子现象和非热过程，这使得它们对各种应用具有独特的吸引力。

当前，飞秒激光器在透明材料（例如熔融石英、蓝宝石等）的三维加工中展现出色的能力，成为光纤微加工（如光纤光栅刻写）、 半导体晶片切割、可重写5D光学存储器的优异工具。此外，飞秒激光可以改变太阳能电池板的表面，以提高太阳能电池的效率。

同时，飞秒激光器还在瞬态吸收光谱中发现了独特的应用——借助超短探测脉冲，可以在生物材料中实时跟踪光物理和光化学反应的快速演变。以上列举的仅是飞秒激光系统应用领域中的一小部分，但却充分说明了其重要性。

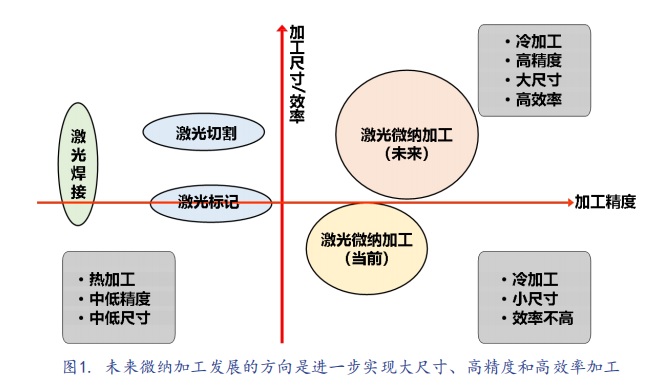

过去十年，激光制造已全面渗透制造业各领域，未来微纳加工发展的方向是进一步实现大尺寸、高精度和高效率加工。诚然，超快激光有着很广阔的市场需求空间，在打标加工、航空航天 、3C电子、通信、新材料、器件加工、汽车等更多领域，将孕育出更多的超快激光应用场景，并需要更高的激光输出功率和单脉冲能量。

飞秒脉冲产生方法

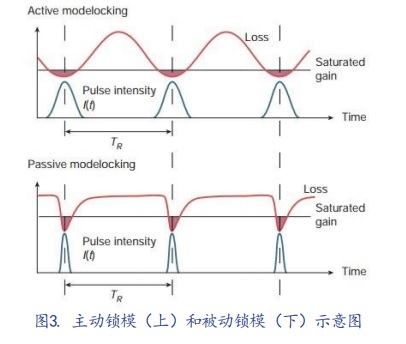

锁模（Mode-locking）是激光器产生超短脉冲的方法。锁模技术一般分为主动锁模和被动锁模。前者是从外部向激光器输入信号，周期性地调制激光器的增益或损耗，达到锁模；后者则采用饱和吸收器，利用其非线性吸收达到锁定相对相位，产生超短脉冲输出。

克尔透镜锁模

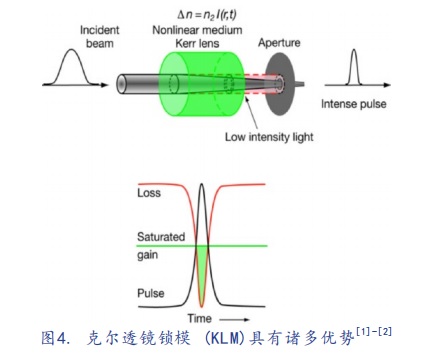

1990年，克尔透镜锁模的出现打开了超快激光技术革命的大门，也由此诞生了第一台掺钛蓝宝石克尔透镜锁模激光器，标志着具有 超高峰值功率的固体飞秒激光新阶段的开始。克尔透镜锁模(KLM)的优势包括非常快，所以脉冲最短；非常宽频，因此可调范围更广。然而，其劣势也不少，例如不能自启动；严苛的谐振腔调节（接近稳定极限运行）；关联到腔体设计的可饱和吸收体（有限的应用）。

半导体可饱和吸收镜

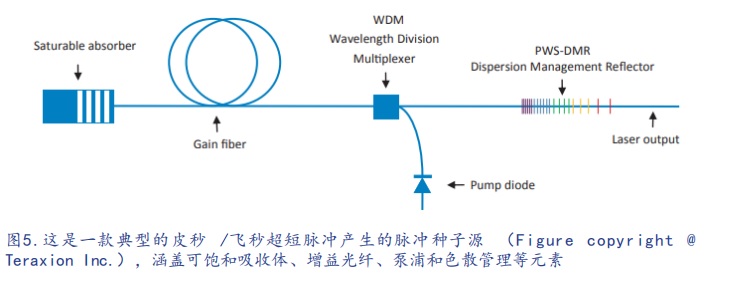

同年，瑞士物理学家U. Keller在布拉格反射镜上外延生长GaAs半导体可饱和吸收体，制备成SESAM，并应用在钛宝石激光 器上，得到2ps脉冲。SESAM作为一个锁模启动和稳定元件应用在锁模激光器中，克服了克尔锁模自身难以启动的缺点，降低了锁模激光器的设计难 度和对激光材料性能的要求，并且大大提高了系统稳定性。它的发明，标志着超快固体激光进入了一个新的发展阶段。图5描述了利用SESAM进行锁模的皮秒/飞秒超短脉冲振荡器的典型结构。

飞秒激光脉冲放大

自从激光发明以来，更高的脉冲能量、更大的平均功率和更短 的脉冲持续时间等技术不断发展，持续创造新的应用甚至开辟全新的领域。例如1985年的啁啾脉冲放大技术，1988年的双包层光 纤技术，1997年的大模场光纤概念的提出，以及分脉冲放大、多通道相干合束放大、预啁啾管理放大、相干脉冲堆积等技术，都对超快光纤激光的发展产生了深远的影响。

啁啾脉冲放大

2018年诺贝尔物理学奖的一部分奖项颁给了啁啾脉冲放大技术（Chirped Pulse Amplification - CPA）的发明者Gérard Mourou先生和他的学生Donna Strickland教授——他们提出的CPA技术正是现在产生超强超短脉冲激光的独创性方法。CPA技术为人类创造最短、最强的激光脉冲铺平了道路。这一技术开辟了新的研究领域，并在工业和医疗领域产生了广泛的应用。

相干合成

相干合成技术能够突破单根光纤的功率极限，同时解决亮度、热管理等一系列问题，已成为光纤激光技术中的重要研究方向。相干合成是将一个种子源分成若干路，经放大后再合束及压缩， 产生高功率、高能量的飞秒脉冲。

相干合成中，各路激光进行振幅 叠加。理想的合成效果需要实现各路激光在空间/时间上的重合，以及在光谱上的匹配和在相位上的锁定，这些都依赖于复杂的相干合成关键技术——高精度的光谱、相位和光强等特性的探测，以及高精度的多参量主动控制，将会是多域混合相干合成系统构建中必须解决的难题和重点攻关的技术。

分脉冲放大

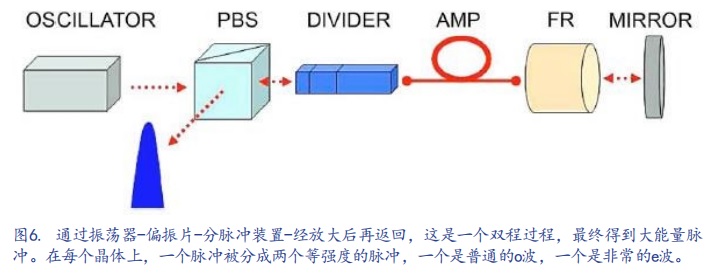

常用的时序相干合成方法主要有分脉冲放大(DPA)和脉冲堆叠(CPS)两大类。在题为Divided-pulse amplification of ultrashort pulses的一篇论文中，研究者提出并展示了一种新方法，用于避免超短激光 脉冲放大过程中的非线性效应。初始脉冲被纵向分成一系列低能量 脉冲，除了偏振之外，这些脉冲与原始脉冲相同。低强度脉冲被放大，然后重新组合以产生最终的强脉冲。这种分脉冲放大补充了基于色散管理的技术。

相干脉冲堆叠

在题为Coherent pulse stacking amplification using lowfinesse Gires-Tournois interferometers的一篇论文中，展示了一种相干脉冲堆叠(CPS)放大新技术，以克服激光放大器可实现脉冲能量的限制。CPS使用不带主动腔倒空器的反射谐振腔，将一系列相位和幅度调制的光脉冲转换为单个输出脉冲。同时，还从理论上表明，可以使用多个反射谐振器的序列来堆叠大量等幅脉冲，由此为从超短脉冲光纤放大器系统生成高能量的脉冲提供新的途径。

预啁啾管理放大

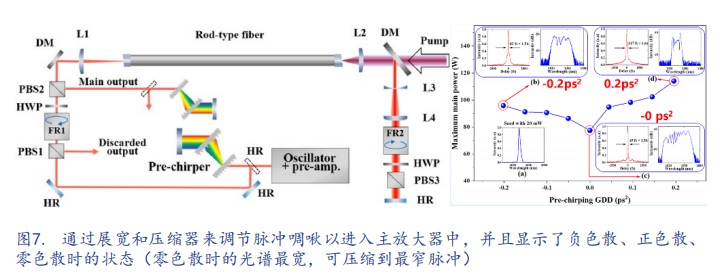

2021年，中科院物理研究所/北京凝聚态物理国家研究中心光物理实验室科研人员在长期开展超快激光脉冲产生及放大的基础上，利用双通放大的预啁啾管理放大(Double-pass PCMA，DP-PCMA)技术，与西安电子科技大学合作，在棒状光子晶体光纤中实现了高增益高平均功率的超短脉冲输出。

他们将预啁啾管理放大技术与双通放大技术相结合，利用双通放大的高增益特性允许将振 荡器输出的数十mW弱小信号直接放大到百瓦量级的特点，大大简化了实验装置，并通过优化装置参数，在负啁啾下得到了兼具高平均功率和极短脉宽的结果。PCMA是一种非线性放大技术，可以放大光谱宽度超过光纤放大器增益带宽的飞秒脉冲。

增益管理非线性放大

在题为Nonlinear ultrafast fiber amplifiers beyond the  gain-narrowing limit的一篇论文中，研究人员报告了一种新的光纤放大方案，其特点是使用动态演化的增益谱作为自由度：当脉 冲经历非线性光谱展宽时，吸收和放大会主动重塑脉冲和增益谱本身。电场和受激态粒子的动态共同演化支持可以将光谱展宽几乎两个数量级，并远超过增益带宽的脉冲，同时保持完全可压缩到低于50-fs的变换极限。

百瓦/毫焦飞秒激光器

通常，大部分脉冲持续时间小于500fs的工业飞秒激光器仅限于几十瓦的平均功率。有两种主要的激光器结构代表了这种类型的激光器：基于再生放大器结构，或基于光纤放大器结构的飞秒激光器。

再生放大器

脉冲信号光进入再生放大器中，经过100次左右的往返振荡放大，经饱和后再导出谐振腔，形成一个放大脉冲。再生放大器的重 复频率被限制在<1MHz（由于普克尔盒开关时间影响），并且难 以实现种子脉冲串模式（输出）。

增益光纤-光子晶体光纤

在功率放大器中，丹麦NKT Photonics公司开发的光子晶体光纤DC-200/40-PZ-Yb可用于数十微焦耳的飞秒光纤激光器。这款PCF的芯径为40mm，可支持脉冲能量50µJ的飞秒脉冲，虽然比普通单模光纤的芯径大很多，但得益于其独特的光纤结构，仍可以保证基模输出。另外一款高功率增益光子晶体光纤aeroGAIN-ROD-PM85可提供高峰值功率，其芯径为85mm，飞秒脉冲能量达到200~500µJ，成为下一代高功率超快光纤激光器的理想增益介质。

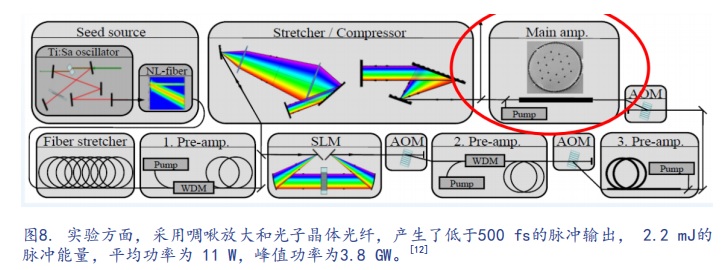

在题为Millijoule pulse energy high repetition rate femtosecond fiber chirped-pulse amplification system的一篇论文中，报告了一种掺镱光纤啁啾脉冲放大(CPA)系统， 重复频率高于100 kHz，单脉冲能量达mJ级，平均功率超过100W，脉冲压缩至800 fs。作为主放大器，采用芯径为 80μm的短光子晶体光纤，展宽的脉冲宽度为2ns。

脉冲啁啾放大及相干合成

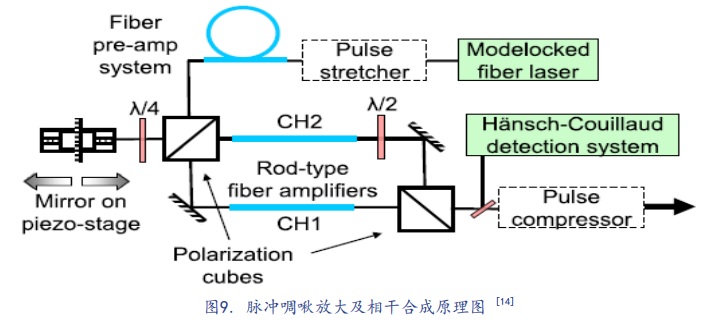

通过相干合束两个高功率高能量光纤啁啾脉冲放大器产生0.5mJ飞秒激光脉冲。该系统以 175kHz的重复频率运行，在压缩后产生88W的平均功率。偏振分束器用于实现放大的Mach–Zehnder干涉仪，该干涉仪通过HänschCouillaud测量系统进行稳定。

分脉冲啁啾放大

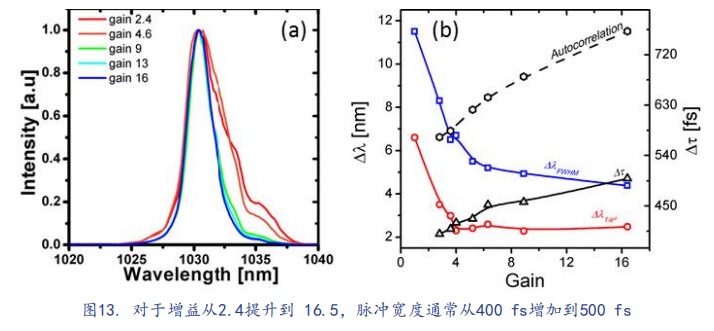

在同一飞秒光纤放大器中实现啁啾脉冲放大和分脉冲放大。该方案允许在紧凑型桌面系统中实现2.4ns的等效展宽脉冲持续时间。使用棒型掺镱光子晶体光纤（aeroGAIN-ROD-PM85棒 型光纤），产生了96 kHz的重复频率下320fs的430μJ脉冲输出（50W功率）。振荡器种子为：1030nm/200fs/25MHz。验证了由于光纤放大器内部的增益饱和而导致的对时域合束效率的限制。

单程/双程啁啾放大系统

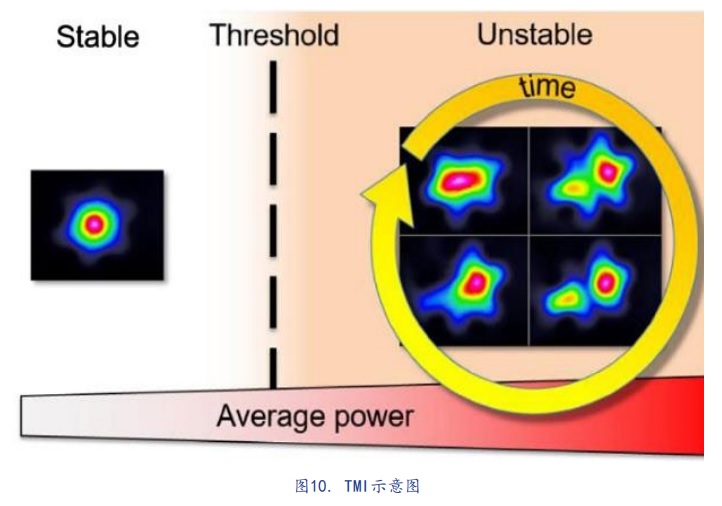

横模不稳定性(TMI)现象目前是光纤激光系统（光束质量几乎衍射受限）平均输出功率的最大限制因素。首次在双通光纤放大器中对TMI进行了实验研究后发现双通放大中的TMI阈值明显低于单通放大。

此外，研究揭示了双通光纤放大器中不稳定性的复杂动态行为。当输入信号是饱和信号时，单程放大横模模式不稳定性（TMI）阈值高于双程放大。主要原因是双程会产生两个热光效应引起的光栅（LP01和HOM)。当输入信号是低功率小信号时（双程放大），情况较为复杂。

双通棒型光纤放大器中的静态和动态模式耦合

双通棒型光纤放大器中存在两种不稳定性。首先是高功率情况下，静态模式退化（SMD)，这是由于基模和高阶模的转化增加：因反向传播的模之间形成的热光光栅，使得同向模之间发生耦合；高阶模功率升高（M2值增加）伴随着高阶模偏振态的变化，引起了SMD（可以通过偏振分束器（PBS）的输出丢弃端测得）。

单程放大系统很少有非线性偏振变化。其次是横模的模式不稳定性(TMI) 。因同向传播的模之间形成的热光光栅，所产生的同向模之间的耦合，阈值较高(>120W时出现）。因此，双程放大系统先出现SMD，后出现TMI，抑制SMD，也就能够抑制TMI。

数百瓦/数毫焦飞秒激光器

尽管光纤激光器具有显著的优势，但要实现高功率/大能量激光输出，还需要自由空间固态放大器级联，其模式面积充分扩大，相互作用长度减小，以避免非线性限制因素。根据增益介质的不同形状，可分为板条晶体放大器、碟片晶体放大器和单晶光纤放大器等。

板条增益模块

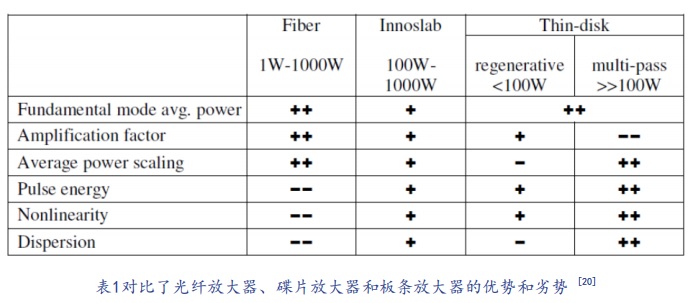

在高平均功率下，Innoslab放大器弥补了具有高单通增益但高非线性、小横截面和低损伤阈值的光纤放大器，以及具有大横截面但低单通增益的碟片放大器之间的差距。除Innoslab之外的所有板条 都需要两个以上的光学级抛光功能表面，并且必须应对内部寄生效应，尤其是脉冲模式下，在泵浦阶段结束时会出现非常高的增益。

Yb:YAG 板条飞秒直接放大

在题为400W Yb: YAG Innoslab fs-amplifier的一篇论文中，展示的实验将已经成熟用于掺钕 (Nd)激光晶体的Innoslab板条放大 结构应用于掺镱(Yb)激光材料。将Innoslab板条放大器与碟片和光纤飞秒放大器进行比较，实现了可扩展到千瓦范围的紧凑型半导体激光泵浦 Yb:YAG Innoslab飞秒振荡器-放大器系统。

迄今为止，在不使用CPA技术的情况下，在400W平均输出功率和76MHz重复率下，实现了近乎变换和衍射极限的680fs脉冲。

千瓦飞秒Yb:YAG板条直接放大

在题为Compact diode-pumped 1.1kW Yb:YAG Innoslab femtoesecond amplifier的一篇论文中，展示了一个紧凑型半导体泵浦Yb:KGW飞秒振荡器-Yb:YAG Innoslab放大器的MOPA，在620W 平均输出功率、20MHz重复频率下具有近 乎变换极限的636fs脉冲。

通过级联两个板条放大器，在单个线性偏振光束中获得了1.1kW的平均输出功率、80MW的峰值功率和615fs的脉冲宽度。功率可扩展的MOPA在室温下工作，不使用啁啾脉冲放大技术。

飞秒非线性Yb:YAG碟片再生放大

在题为Direct regenerative amplification of femtosecond pulses to the multimillijoule level的一 篇论文中，提出了一种紧凑的飞秒非线性Yb:YAG碟片再生放大器，波长1030nm，平均功率>200W，重复频率100kHz，光束质量M2<1.4。

放大器以光谱带宽变换极限的亚皮秒脉冲为种子，没有时间展宽。用啁啾反射镜将2mJ脉冲压缩到接近光谱带宽变换极限的210fs脉冲宽度。

在基于超短脉冲（~1ps）直接放大的放大器中，非线性光学效应甚至被证明是有益的。这些系统中的自相位调制(SPM)导致放大过程中，脉冲的光谱带宽增加，因此可以克服“增益窄化”。

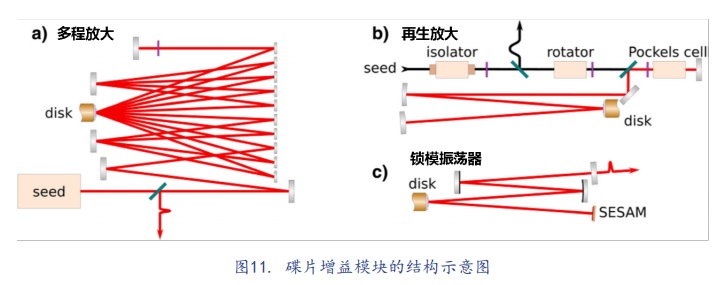

千瓦Yb:YAG碟片多程放大

在题为Ultrafast thin-disk multi-pass amplifier system providing 1.9kW of average output power and pulse energies in the 10mJ range at 1ps of pulse duration for glass-cleaving applications的一篇论文中，报道了一种用于材料加工的具有灵活参数的超快掺镱碟片多通激光放大器。可以在25kHz的重复频率下生成由20ns间距的四个脉冲和46.7mJ的总能量组成的脉冲串。

在单脉冲操作中，当针对M2=1.5的光束质量进行优化时，在400kHz下可实现1.5kW的平功率均输出。在多通放大过程中，所有结果均是在没有啁啾脉冲放大的情况下获得的。

飞秒光纤激光相干合束

德国耶拿大学的Tünnermann教授课题组是飞秒光纤激光相干合成方面的领军团队，创造了飞秒光纤激光器最高单脉冲能量23mJ和最高平均功率10.4kW两项纪录。

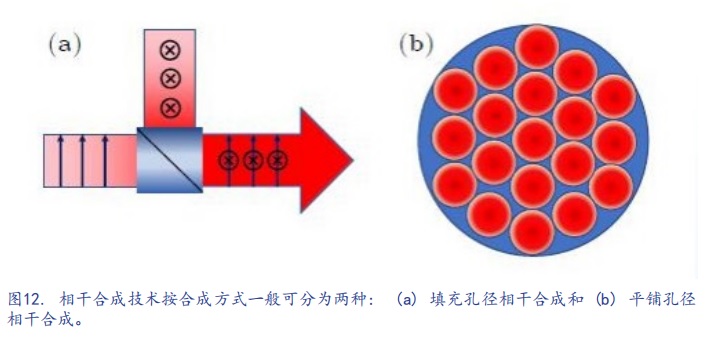

通过独立调控每一束激光的相位，可以将多束光纤输出的激光经过准直后，在远场实现稳定的干涉叠加。相位锁定技术是飞秒光纤激光相干合成的关键。

在题为10.4kW coherently combined ultrafast fiber laser的一篇论文中，提出了一种基于12个阶跃折射率光纤放大器的相干合成的平均输出功率为10.4kW的超快激光器。该系统以 80MHz的 重复频率发射接近变换限制的254fs脉冲，在1Hz-1MHz的频率范围内具有高光束质量（M2≤1.2）和0.56%的低相对强度噪声。

此外，通过3个监测反馈回路，分别实现相位调整、群速度稳定和光束角度自调节的功能。由此，将飞秒光纤激光器输出的平均功率首次推到了万瓦级别，具有里程碑式的意义。

光纤-固体混合飞秒脉冲放大

脉冲相干合束是将多路放大器的脉冲输出进行相干合成，需要复杂的时域和空间匹配，对装置稳定性和环境要求很高。

光纤-固体混合飞秒脉冲放大技术有效地结合光纤放大器的高增益和固体放大器的高峰值功率、高脉冲能量的优势，最终的高平均功率/高峰值功率飞秒激光器可使用光纤振荡器和前置放大器来达到数瓦级，使用Innoslab放大到数百瓦级，以及使用碟片多通放大器达到数kW级的高功率混合光纤/固体飞秒激光器逐步商业化，正在开发具有进一步扩展平均功率的新光源——脉冲持续时间短至400fs，并且提供灵活的、用户可控的脉冲重复频率；来自种子模块的脉冲可以压缩到短至250fs的脉冲持续时间。同时，高功率激光器基于掺镱(Yb)板条晶体，可实现出色的热管理。

光纤-固体混合MOPA

在题为Simple Yb: YAG femtosecond booster amplifier using divided-pulse amplification的一篇论文中，研究了一种在最先进的工业级大功率飞秒光纤系统后面使用低增益Yb:YAG单晶功率放大器的混合MOPA方法，以显著提高光纤放大器的输出脉冲能量。该系统在100kHz下得到>60W的平均功输出，脉宽400fs，对应于600μJ的单脉冲能量。

为了进一步提升能量，在功率放大器的入口处实施无源分脉冲放大。在压缩前输出脉冲能量为3mJ，压缩后为2.3mJ，脉冲宽度为520fs，对应于4.4GW的峰值功率。

该项研究展示了一个非常简单的单级固体功率放大器，以提升飞秒光纤激光系统的脉冲能量，同时将脉冲持续时间保持在500fs范围内。同时，采用在高增益光纤放大器之后使用低增益Yb:YAG放大器的混合MOPA方法，在功率和能量提高方面展现出巨大的潜力。

当前，飞秒激光器制造商Amplitude将平均输出功率>100 W的高功率混合光纤/固体飞秒激光器逐步商业化，正在开发具有进一步扩展平均功率的新光源——脉冲持续时间短至400 fs，并且提供灵活的、用户可控的脉冲重复频率；来自种子模块的脉冲可以压缩到短至250fs 的脉冲持续时间。同时，高功率激光器基于掺镱(Yb)板条晶体，可实现出色的热管理。

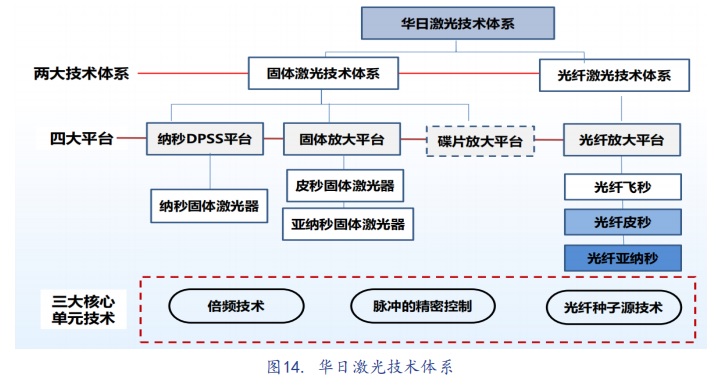

华日激光主要的产品线涵盖固体激光和超快激光两大系列。目前，公司已实现纳秒/皮秒/飞秒激光器的标准化、批量化制造，产品应用于国际级客户制程，实现进口替代和全球销售，在航空航天、集成电路和显示器件领域均有丰富的工艺储备和研发经验。此外，通过产学研合作，华日激光多个项目成果都实现了超快激光器核心器件国产化，建成了中国超快激光器产业链，解决了超快激光器“卡脖子”技术难题，在激光精细加工领域得到了广泛应用，支撑了中 国高端激光精密加工装备的可持续发展。

今年，华日激光超快激光器生产基地正式启用。该基地建设无 尘厂房7000㎡，包括皮秒/飞秒激光器生产线、种子源生产线以及超快激光应用工艺研究中心。目前，公司已具备年产超3000台超快激光器的生产能力。未来，华日激光将以前沿精密激光微纳加工技术产业化为抓手，在激光器先进制造领域，充分发挥基地的创新资源，进一步加强产品标准化、自动化、批量化生产的能力。

作者：武汉华日精密激光股份有限公司副总经理 刘振林

文章出自《中国激光界》2022.6月刊
