3D线共焦传感器精准检测曲面玻璃，解决检测痛点

来源：乐姆迈LMI 发布时间：2022-03-04 1561

工业金属加工智能制造其他运动控制传感器工业机器人液压与气动技术机械传动工业互联智能仓储物流仪器仪表智能加工设备电子芯片电子芯片设计/电子设计自动化（EDA）设计/电子设计自动化（IP类软件）

玻璃在热弯工序中会受到模具及热弯性能的影响，曲率的细微变化会对曲面玻璃品质造成很大影响，其安全性和耐用性非常重要，对曲面玻璃轮廓、粗糙度及缺陷进行高精度高速在线检测提出很高要求。

3D线共焦传感器能够确保连续、非接触地测量最具挑战性的材料和形状，包括曲面玻璃屏，多层透明材料以及各种复杂的高反光电子零件，可同时生成具有超大聚焦深度的3D，2D和断层图像。传感器适合测量高反光，镜面，透明，弯曲，倾斜，高对比度，柔性和易碎的材料，甚至可以测量透明涂层的厚度和气隙。

玻璃在热弯工序中会受到模具及热弯性能的影响，曲率的细微变化会对曲面玻璃品质造成很大影响，其安全性和耐用性非常重要，对曲面玻璃轮廓、粗糙度及缺陷进行高精度高速在线检测提出很高要求。LMI公司的3D线共焦传感器以其成像效果好、重复性高、检测速率快、同时检测多层等优势脱颖而出，成为此类玻璃检测解决方案中的“天花板”。

手机后盖玻璃粗糙度检测

挑战

5G手机制造商常采用曲面玻璃作为手机后盖板，但由于玻璃后盖制作工艺复杂且报废率较高，如何满足高精度、非接触式的同时又能对3D曲面玻璃粗糙度、平面度、轮廓度、均一性等等进行100%的在线检测，成为制造商心中的一大难题。

解决方案

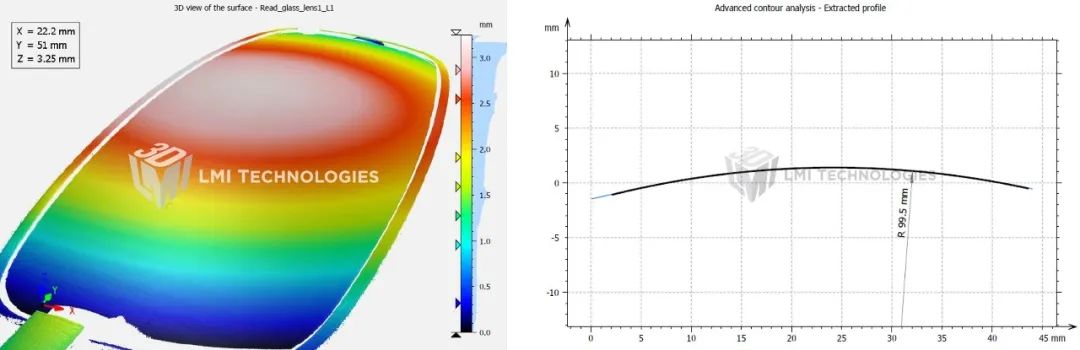

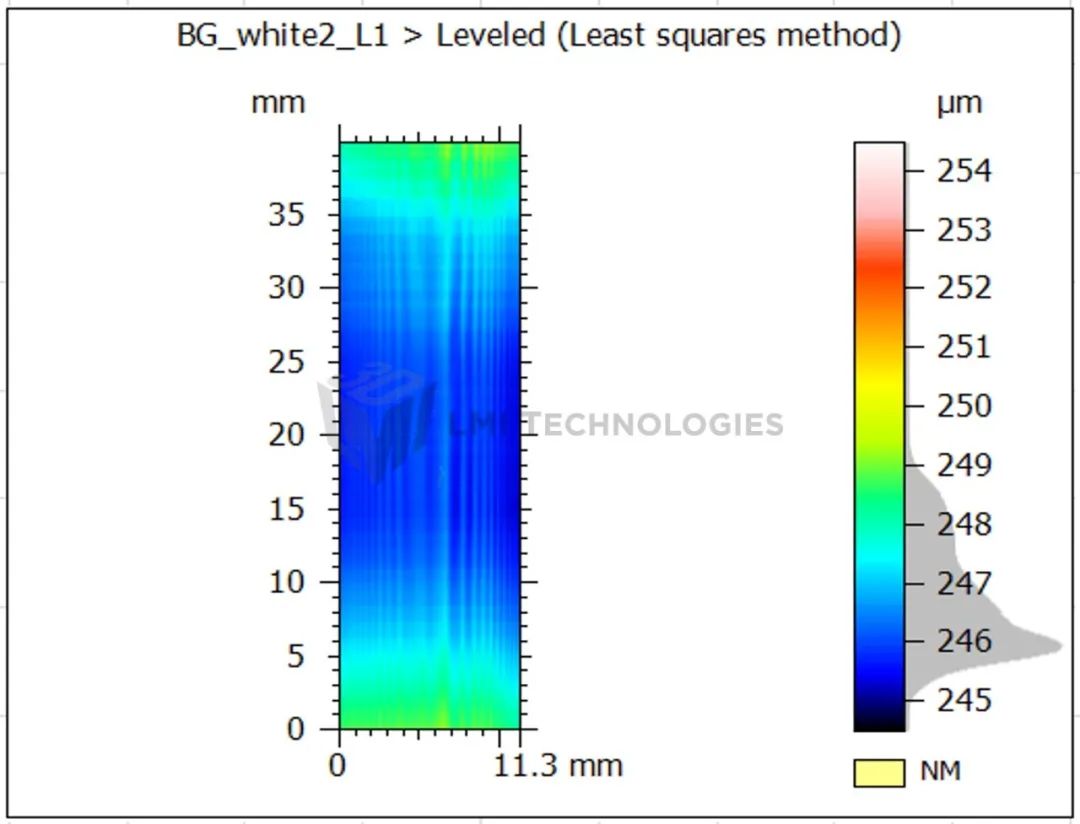

在本应用中，手机后盖的曲面玻璃上同时有磨砂区域和非磨砂区域，区域渐变。为了得出不同区域的表面细微形貌的变化，需要检测不同位置的粗糙度作为判断依据，我们通过选择4个位置（图一黄框标示处）以便获得想要的结果。
