COMPAMED医疗技术展| 瓦克展示供伤口敷料及可穿戴设备使用的压敏硅凝胶

总部位于慕尼黑的瓦克化学集团在德国医药原料及医疗器械展（COMPAMED）上展示医用压敏硅凝胶及液体硅橡胶。SILPURAN^® 2114和SILPURAN^® 2122是瓦克此次重点展示的压敏凝胶产品，它们能够用来可靠地固定伤口敷料和医疗设备，并做到对皮肤温和。ELASTOSIL^® LR 5040则是瓦克在展会的另一亮点产品。这种高纯液体硅橡胶无需常规热处理，便可拥有相当高的强度，因此能够提高部件加工生产的效率和经济效益。2021年COMPAMED医疗技术展于11月15日至18日在德国杜塞尔多夫举行。

瓦克SILPURAN^®品牌的有机硅胶粘剂经多年考验，被证实是理想的专业伤口敷料用压敏凝胶。它们能够轻柔而可靠地附着在皮肤上，更换敷料时可做到无疼痛，无创伤，从而有助于康复进程，并可实现对慢性及大面积伤口的温和治疗。

SILPURAN^® 2114和SILPURAN^® 2122有机硅胶粘剂是瓦克在2021年COMPAMED展重点展示的产品。这些有机硅凝胶附着力强大，同时适用于专业伤口护理和用来长时间固定医用敷料及设备的胶带。

SILPURAN^® 2114每2.5厘米3.5牛顿的粘合力，使其成为伤口胶带及敷料的理想选择。SILPURAN^® 2122的附着力更强，每2.5厘米为5.5牛顿，该有机硅凝胶因此也可用来辅助固定可穿戴设备和其它医疗应用，让造口袋底板、可穿戴式传感器或剂量给药器可靠而温和地固定在皮肤上。

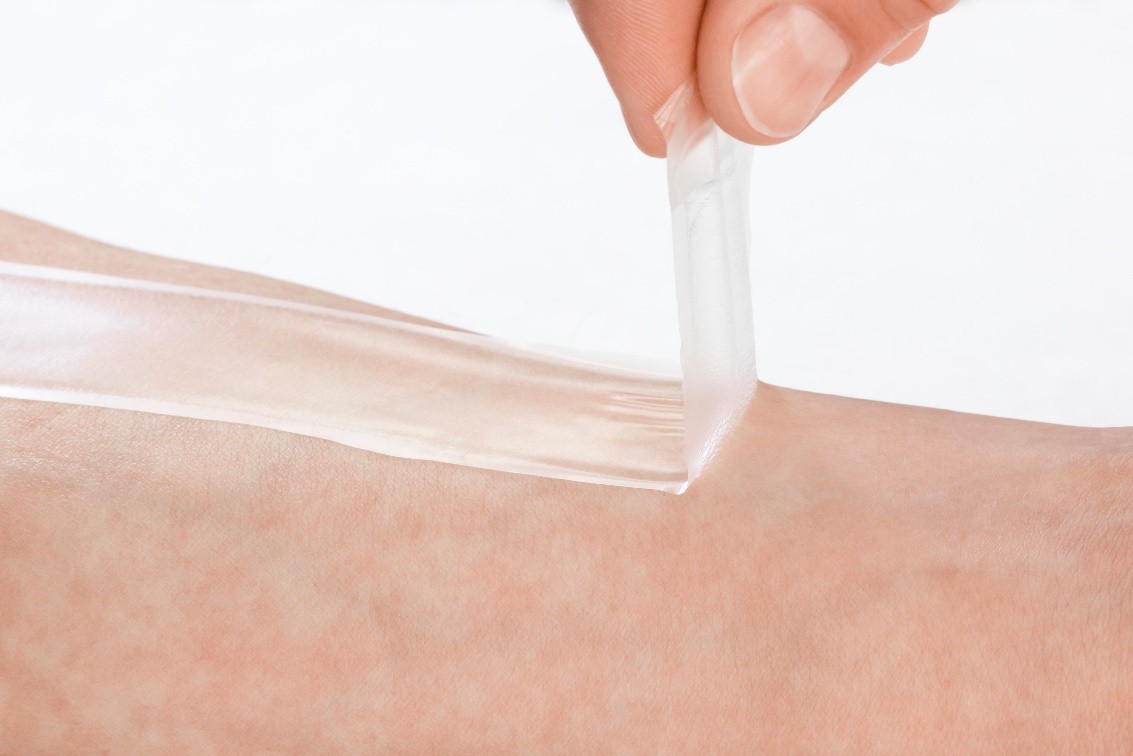

这些有机硅凝胶附着力强，不仅适用于伤口敷料，也是固定穿戴式医用设备的理想选择（图片：瓦克）

SILPURAN^® 2114和SILPURAN^® 2122质地透明，交联后可形成一种凝胶般的柔软而高弹性的材料。有机硅凝胶本身具有憎水性，同时又可让蒸汽和其它气体透过，因而具有透气性，这些都非常有利于伤口愈合。产品既不含增塑剂，也无稳定剂，并具有化学稳定性和耐老化性，可毫无困难地用环氧乙烷进行消毒。

这些压敏凝胶粘接特性良好，利用效率高，在大多数情况下只需涂覆少量，便能可靠地固定伤口敷料及胶带。涂有SILPURAN^® 2114或SILPURAN^® 2122的辅助固定材料还可毫无问题地在移除后再行粘贴，让贴错的医用固定胶带在正确定位后仍能可靠地粘附在皮肤上。

离型膜与有机硅胶粘剂理想组合

伤口敷料和辅助固定材料在供货时，通常要用离型膜或离型纸来保护粘结层不受灰尘污染，不被损坏。这些离型材料在使用前需移除，但这时，胶粘剂的粘性如果太强，就可能出现问题，例如，移除薄膜会损坏粘结层。

为最大程度地确保应用可靠性，瓦克采用美国LOPAREX公司生产的离型膜，对SILPURAN^® 2114和SILPURAN^® 2122有机硅胶粘剂进行了测试。测试结果表明：SILPURAN^® 2114与所选聚烯烃背衬膜结合使用的效果很好，SILPURAN^® 2122与氟素离型膜配合最佳；在各种情况下测得的离型力均低于0.5N/in，因此可保障离型膜安全而彻底地脱离，没有残余。长时间测量结果也证实：产品存储多月后，其离型力值也没有升高，用SILPURAN® 2114或SILPURAN® 2122涂覆的伤口敷料和固定材料得以具备良好的储存稳定性。

ELASTOSIL^® LR 5040——面向敏感应用的免恒温固化处理型液体硅橡胶

ELASTOSIL^® LR 5040是瓦克在本年度COMPAMED展示的另一产品系列。这些简称LSR的液体硅橡胶能够满足医用及食品接触领域对敏感应用严格的法规要求。ELASTOSIL^® LR 5040的硫化胶无需热后加工，也可具备出色的机械特性，并几乎不含挥发性与可萃取物质，这能够使许多产品省去恒温固化这道工序。

ELASTOSIL^® LR 5040可交联成一种半透明的弹性体，无需热后加工，其重量百分比便已低于0.5%。这是瓦克内部根据德国联邦风险评估所（BfR）的试验方法，以200摄氏度的温度，对涂有厚度为2毫米的LSR板加温4小时后测量得到的结果。此外，ELASTOSIL^® LR 5040未经恒温固化的硫化胶，其抗撕裂强度超出了经恒温固化处理的常规LSR，因而能够承受医疗设备在使用过程中频繁产生的机械负荷。

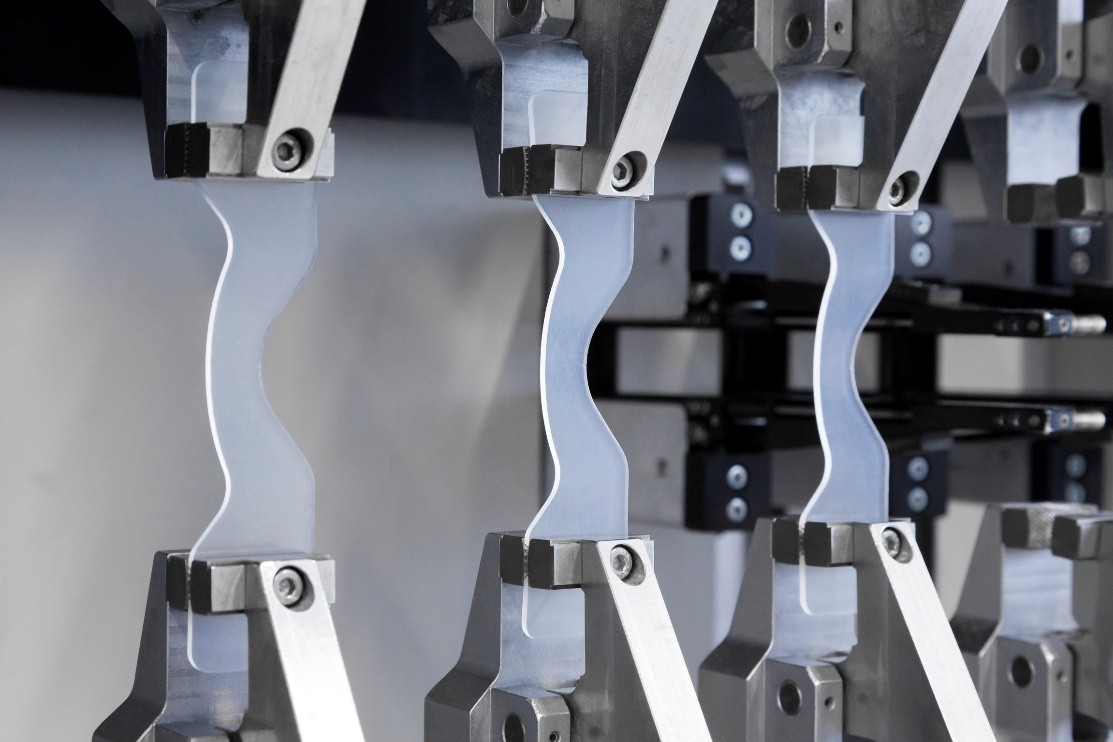

该产品在固化后便具有高度的抗撕裂强度，因而无需对硫化胶进行热处理（图片：瓦克）

ELASTOSIL^® LR 5040系列近期又添一类产品，邵氏硬度现可覆盖A20至A70，有机硅弹性体在交联后不经恒温固化处理，其实际硬度与规定数值最多相差3个点，因此可毫无困难地用注射成型工艺进行加工。由于不再需要对成型件进行热后加工，尤其在无尘室中，生产工艺能够得到简化和自动化，让厂家实现迅速、高效、低成本的大批量生产。
