水性氯化和非氯化改性热塑性聚烯烃屋面涂料的附着力促进剂

氯化和非氯化改性聚烯烃通常用于粘接聚丙烯和 TPO 等低表面能材料。它们主要用于溶剂型涂料，使其粘接难以粘合的基材。但随着目前对VOC 的限制日益严格，配方设计师不得不用水性涂料或高固含量溶液代替溶剂型涂料。这对屋顶涂料尤其明显。

本文将介绍如何使用水性氯化和水性非氯化改性聚烯烃附着力促进剂，使水性屋面涂料与新鲜和老化的TPO相粘合。

简介
氯化改性聚烯烃 (CMPO) 和非氯化改性聚烯烃(NCMPO)主要在溶剂型涂料体系中被作为底漆或添加剂，从而满足粘接聚丙烯、聚乙烯、PET等低表面能塑料基材的要求。图1显示了NCMPO的基本结构，图2则显示了CMPO的基本结构。范德华力的作用，使聚合物上的聚烯烃主链具有更好的润湿功效，并改善与聚烯烃表面的附着力。通过对聚合物的氯化改性，可使其与树脂中的反应基团发生潜在反应，从而与无机基材产生相互作用和粘接。NCMPO 和 CMPO的结构可产生与聚烯烃和非聚烯烃基材的粘合功能。

实验和测试

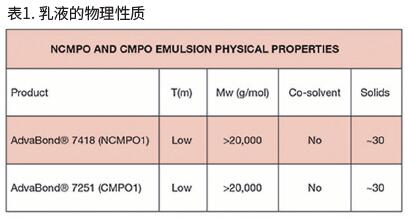

该项研究评估了一种NCMPO 乳液和CMPO 乳液，其物理特性如表1所示。该研究包括开发一种屋面涂料的底漆，可粘接于新鲜和老化TPO 上，满足ASTM D6083的最低粘附力要求。

在涂覆时，使用齿形搅拌器施涂指定配方。通过评估各类树脂和碳酸钙，可优化配方。添加2.9%和8.6%的NCMPO1和CMPO1也可改善配方。将这些配方应用于未使用和老化的TPO，以及采用UV老化的TPO 以进行180°剥离。根据ASTM C794对干态和湿态附着力进行评估，分别在固化一周后和固化和浸润一周后评价其剥离性能。通过测量肖氏A硬度、弹性模量伸长率百分比和拉伸强度评估涂层的拉伸性能。弹性模量伸长率（％）和拉伸强度，则按照ASTM D2370和使用万能拉伸试验机进行测试。此外，还要还按照ASTM D522评估低温柔韧性。

结果和讨论
涂覆时，剥离强度必须大于或等于 2 pli（磅/线性英寸）。实验为添加2.9%或8.6%的 NCMPO1 或 CMPO1，试图使剥离强度超过这一最小值，不过这与不同TPO基材的干态剥离性能有关。根据实验所示，唯一能使湿态剥离强度达到2 pli这一最低值的添加剂是 8.6% CMPO1。

涂层的物理性能如图3所示。在所用的填充量下，添加 NCMPO1或 CMPO2不会显著影响底漆的物理性能。所有被评估的涂层在-10°C的低温柔韧性也显示合格。

来源：荣格-《涂料与油墨-中国版》


原创声明：
本站所有原创内容未经允许，禁止任何网站、微信公众号等平台等机构转载、摘抄，否则荣格工业传媒保留追责权利。任何此前未经允许，已经转载本站原创文章的平台，请立即删除相关文章。
