第十六届金属加工行业—荣格技术创新奖产品报道（Ⅲ）

金属成形机床及特种加工类

大族超能：激光加工柔性生产线

●  可拓展为自动化生产线，将激光切割+自动化组合，打造复合型激光加工模式；
●  采用新一代送料系统，将卷料送入平整装置，经过激光切割机加工成形，单位时间产量增加的同时节省时间和成本；

●  搭载动态实时反馈加工系统，将设备的加工状态实时展现在用户眼前；
●  履带式切割台装有针板式切割条，在加工时，该切割台与开卷伺服送料同步，同速运行，实现卷料板材切割；
●  先进的气路控制系统设计，配套进口气动元器件，可根据需要通过电磁阀自由选择氮气、氧气和空气，自由使用高低压切割辅助气体，确保切割质量的同时、有效降低使用成本。
深圳市大族超能激光科技有限公司
电话：+86-755-3688 7190
网址：www.hansmplaser.com

CAD/CAM/CAE软件及数控系统

OPEN MIND：hyperMILL®虚拟加工

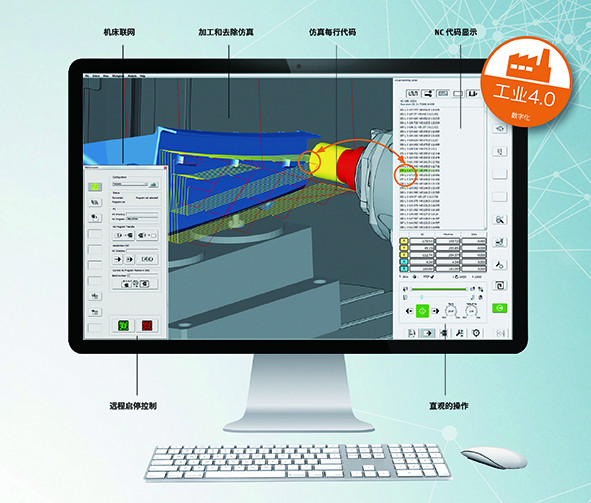

基于NC代码的高效仿真解决方案hyperMILL® VIRTUAL Machining提供三个模块：Center、Optimizer和CONNECTED Machining。

凭借NC数据在机器中生成现实的完美虚拟图像。由于后置处理器直接集成到CAM系统中，所以后置处理器运行后的NC代码是仿真的基础。因此，NC程序和后置处理器之间存在直接的联系。真正的加工情况，包括连接运动，是可以虚拟映射和全面仿真的。虚拟的机器运动从而精确对应于真实的运动。该仿真在机器运作之前控制每一次加工，从而确保最高级别的安全性。各种分析功能可精确检查加工情况，进一步提高安全性并增加透明度。轴图可提供关键信息，帮助详细分析不同轴横向运动。这将帮助操作员快速识别异常运动并于程序输入机床前在加工工单中进行纠正。
奥奔麦贸易（上海）有限公司
电话：+86-21-5887 6572
网址：www.openmind-tech.com

Tebis：数字孪生镜像技术

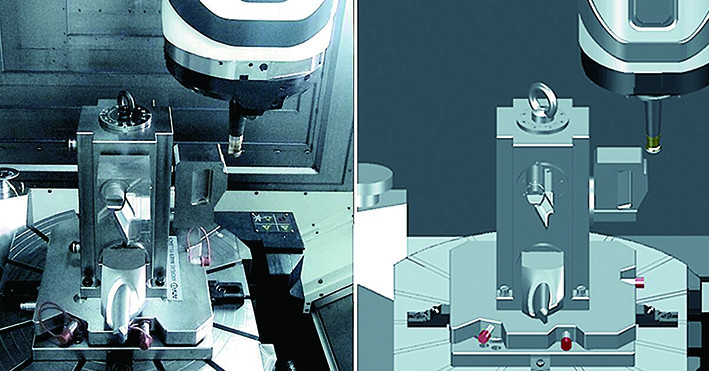

为了将机床的碰撞率降低到零，以及避免在后置处理后进行耗时的检查，需要在虚拟世界中对机床模型和刀具进行精确到毫米的模拟，许多CAM系统仅模拟输出的NC代码，这对NC程序员或机床操作员来说并不是特别方便，无法在编程时及时做出调整，并且需要进行额外的通信。因此，Tebis采取另一种方法：在后置处理之前对NC程序进行完全碰撞检查。Tebis数字孪生镜像制造技术中的机床、刀具、工业等的一一对应关系，可以保证根据实际机床刀具和工件的选用，优化制造过程、加工工艺和加工参数。

特必思软件贸易（上海）有限公司

电话：+86-21-2898 6980
网址：www.tebis.com

刀具、磨具及夹具
瓦尔特：“智锁”小零件专用槽刀

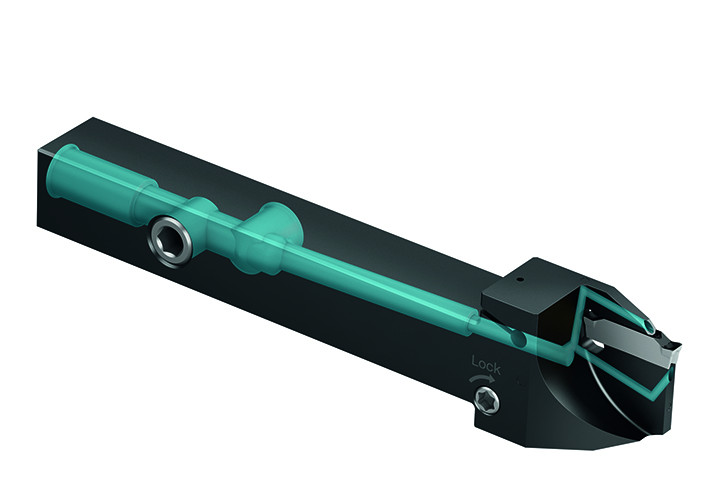

“Smart lock” 智锁槽刀系统，通过侧面锁紧机构实现了在机床内部快速拆装刀片，无需拆卸刀杆，在节省换刀时间的同时，保证了刀片的重复安装精度。新结构的刀杆同时搭配了精密内冷结构设计，可以有效的提高刀片寿命和断屑效果。刀片宽度1.5-3.0 mm，刀方10×10/12×12/16×16mm。该刀具可以广泛应用于小零件加工行业，譬如：钟表零件、医疗器械、电子等行业，加工材料包括但不限于钢件、不锈钢、易切钢、钛合金、高温合金。

瓦尔特（无锡）有限公司
网址：www.walter-tools.com

山高：JCG790陶瓷立铣刀

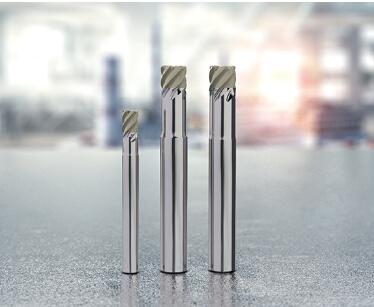

JCG790陶瓷立铣刀采用专为实现高强度和长久刀具寿命而设计的SiAlON 陶瓷，钎焊到硬质合金刀柄以获得减振效果，实现稳定的高温合金加工工艺。45°螺旋角、前角与后角以及厚的芯部和加强的端齿提供了最佳的稳定性和强度，最大限度地提高材料切除率。使用压缩空气代替乳化液冷却剂，使刀具保持在所需的温度，并实现良好的切屑控制。最大切深：6mm-(Ø6-12mm)；8mm-(Ø16-25mm)。

山高刀具（上海）有限公司
网址：www.secotools.com

春保森拉天时：WTX-HFDS 4刃高进给钻头

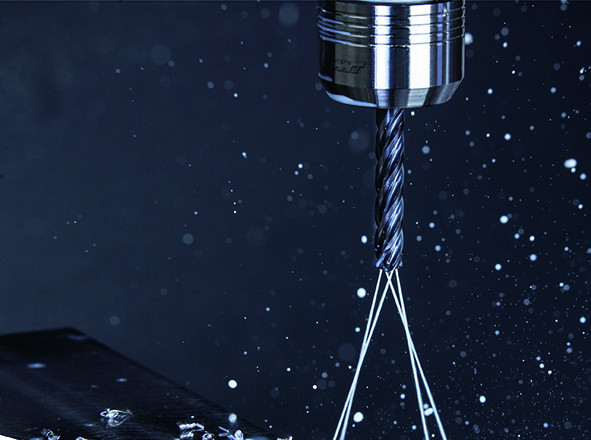

WTX-HFDS的创新型钻尖使切削力被分配至4个切削刃上， 4个螺旋冷却孔的设计优化了冷却效果，使得钻削过程更加安全、高效且稳定。通过4个有效切削刃，可以显著减少加工时间。创新的钻尖形式确保了最终的定位精度~ 0.03 mm，以及极佳的钻孔性能以及出色的定心能力。4个排屑槽的设计确保了钻削过程的安全性以及切屑的快速排出。进出孔时产生的毛刺较少，因而无需费时地进行后续的去毛刺工作。采用创新纳米级DRAGONSKIN涂层技术的DPX14S可以获得更好的加工质量及更高的刀具寿命。

春保森拉天时精密刀具（上海）有限公司
电话：+86-21-6067 5985
网址：www.cbceratizit.com
www.cuttingtools.ceratizit.com


山特维克可乐满：CoroDrill® DS20

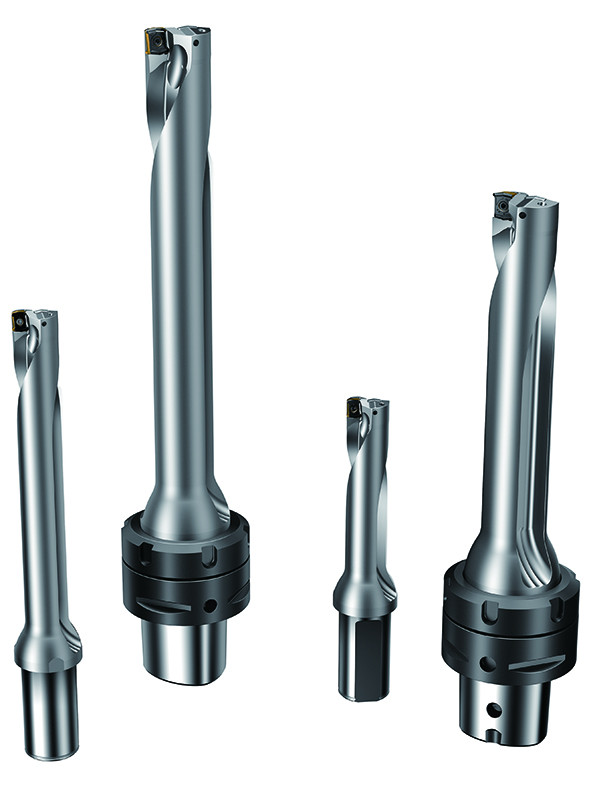

CoroDrill® DS20的钻深可达4–7×DC，每个钻体的尺寸均经过单独优化，以确保整个产品类别均具有高安全性且均衡一致。 钻体刚度与轻快切削槽型相结合，可减少振动并大大延长刀具寿命。借助稳定的高精度模块化钻削接口 (MDI)，可以进一步改善钻削操作并减少刀具库存。螺旋式冷却液孔，可保持钻体的刚性。冷却液出口的位置经过精心设计，以确保最佳冷却液流动和方向。容屑槽可容纳更多冷却液，可最大程度提高排屑性能。

山特维克可乐满
电话：+86-10-6539 9902
网址：www.sandvik.coromant.com


华锐：S/CSM390双面经济型方肩铣刀
切削刀片优化了支撑面结构，兼具良好的支撑与出色的容屑能力；刀片采用独立支撑面，避免切屑污染；刀片槽型采用大前角、低阻力设计，刃口大尺寸强化，带来良好的工况适用性；双曲线刃型补偿设计，弥补制造和装夹过程中的误差，兼顾方肩效果与表面质量；过定位方式安装，定位稳定，抑制微小振动，提高了刀片寿命。
株洲华锐精密工具股份有限公司
电话：+86-731-2288 1838
网址：www.wanshidaoju.cn
