第十五届金属加工行业——荣格技术创新奖产品报道(Ⅳ）

刀具及夹具

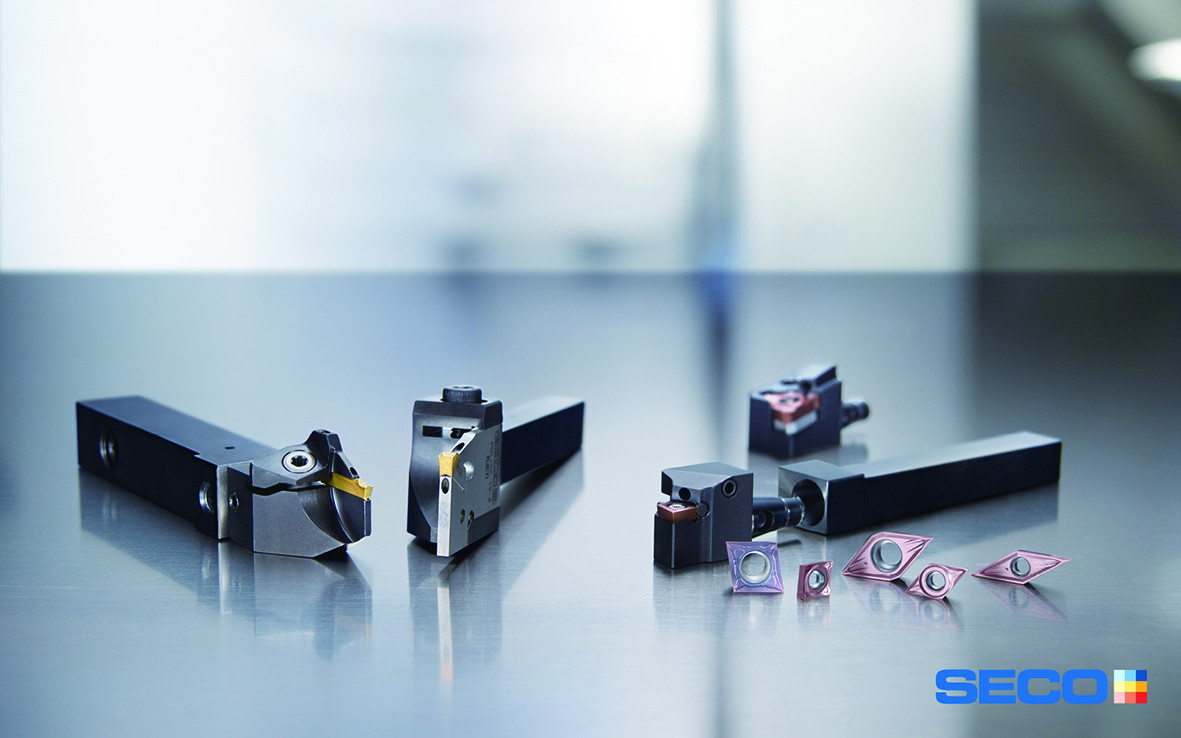

1.山高：针对小零件加工的QC模块化接口刀杆

◆ 产品特性：
• 接口公差小，可重复性高。
• 安全的单锁系统，全系统仅1颗锁紧螺钉，易于使用。
• 运用山高 Jetstream Tooling®，拥有可预测的稳定刀具寿命。
• 多个刀头安装在单个刀杆上，具有多功能性。
• 采用了获得专利的硬质合金销槽设计，实现了刀片的精确定位。
• 缩短换刀期间的机床停机时间，显著提高了生产效率。
• 涵盖公制尺寸1010~1616及英制尺寸0.375"~0.625"，刀头支持车削、插削、切断、螺纹等，规格齐全，且支持特种产品和需求的非标定制。
• 搭配使用专为小零件加工而优化设计的TS2050材质，拥有更高强度和更高耐磨性，库存上备有小圆角等特殊型号，为走心机加工增光添彩。
山高刀具（上海）有限公司
电话：+86-21-6091 2911            网址：www.secotools.com

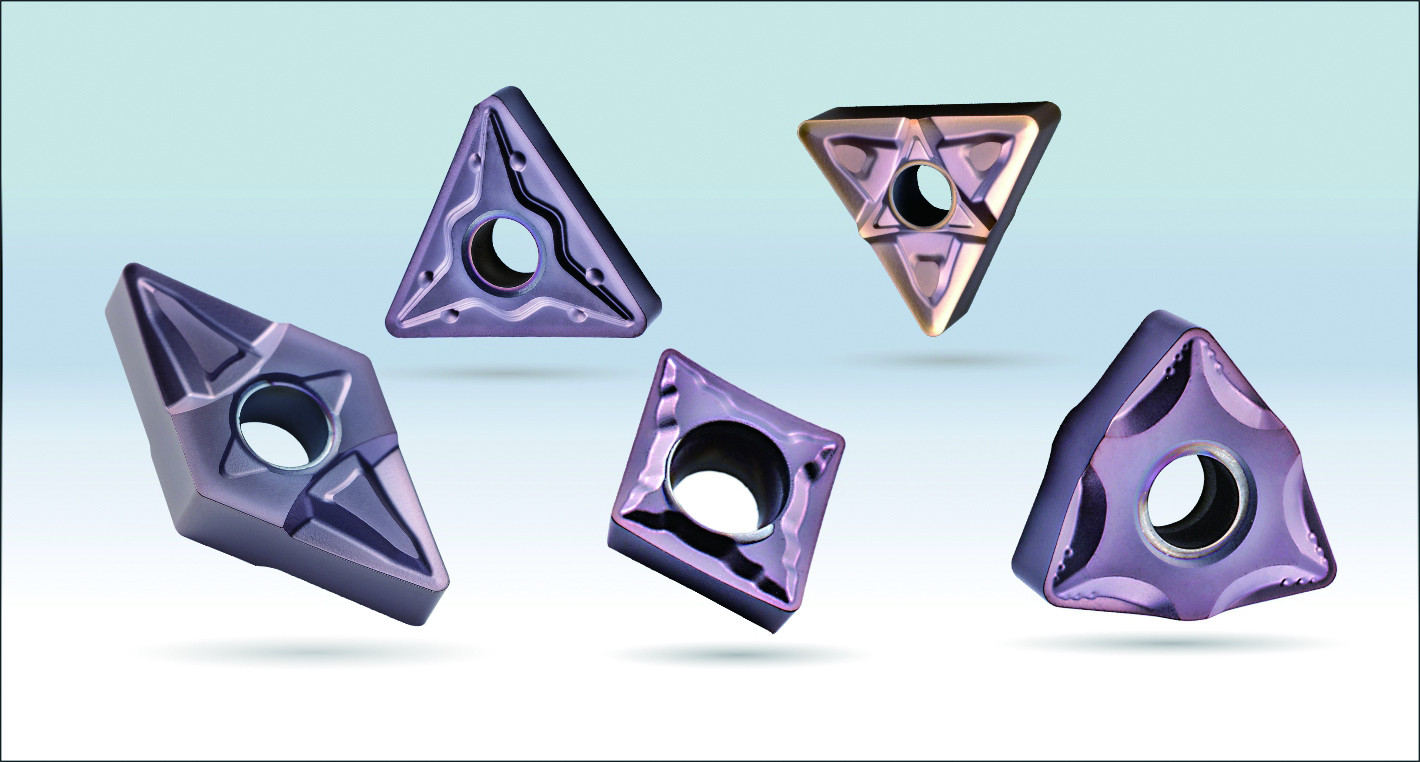

2. 欧科亿：飞流系列——不锈钢材料加工刀片

◆ 创新点：
•结构设计：采用阶梯式断屑器和特定优化的刃倾角，切屑处理性能优良，排屑方向稳定可控；采用大前角和双前角设计，并通过模拟和实验测试手段确定了最适参数，在多种类工况中平衡刀片的锋利型和稳固性；采用差异化的产品方案，根据不同的切削工艺和不锈钢材料的切削特点，定制特定的切削刃口形貌和尺寸大小，大幅提高刀具的使用寿命；实现刃口形貌和尺寸大小稳定精细控制，刀片性能稳定性达到国际先进水平；对要求较高的精加工，能在不磨削的情况下稳定实现刃口的微圆化处理，显著抑制了工件加工毛刺和表面的有害加工硬化；通过先进工艺，在不磨削周边的情况下，大幅提高了刀片的可转位精度，控制标准远高于国际和国内的通用标准。

•涂层设计：制备的TiSiN-TiAlN多层纳米复合涂层具有硬度梯度特性和晶体结构互补优势。采用TiAlN膜层作为内层，形成30Gpa中高硬度的柱状晶结构，实现底层与基体良好结合的同时增加涂层的整体抗热冲击性能。通过对靶材功率、偏压、si含量、基材转速的精确控制，让Si元素以si3N4非晶相细化TiN涂层晶粒生成纳米复合膜层，实现了TiSiN膜层40Gpa的高硬度和优异的表面粗糙度。该涂层结构最终在不锈钢加工领域中表现出宽适用性和高稳定性。
株洲欧科亿数控精密刀具股份有限公司
电话：+86-731-2267 3880    网址：www.oke-carbide.com

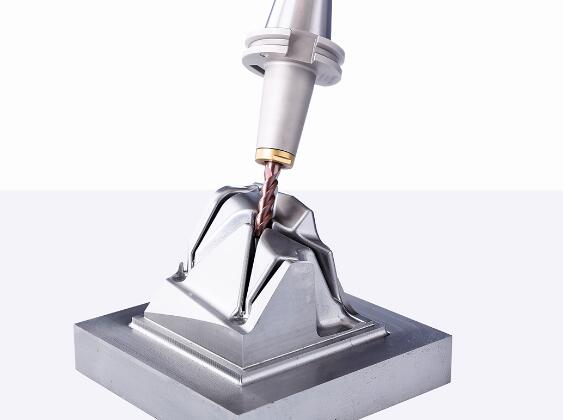

3. 川奇：Diebold JetSleeve2.0端面环喷冷却热缩刀柄

◆ 产品介绍：
使用JetSleeve™ 2.0时，即使是很难抵达的深腔，切屑也会从铣削区域吹走。切屑不会缠绕刀具，刀具不会断裂，刀具寿命将延长100％-300％。从而无需因刀具断裂而频繁重新启动CNC程序。因此，可实现“无人值守”生产。

油气混合物、冷却液或者空气通过JetSleeve™ 2.0刀柄鼻端的微小喷嘴形成高压，朝刀具尖端喷射。 Venturi文丘里效应将冷却介质直接喷向刀刃，并保证冷却介质与刀具始终粘附，以便更有效地冷却及润滑刀具并在几毫秒内吹离切屑。即使是50000转/分的高速加工，不受离心力影响，保证刀具的冷却效果JetSleeve™ 2.0 刀柄鼻端金色喷射环材质与刀柄材质一致，耐高温，加热时无需单独取下，且喷射环有TIN涂层，具有更好的耐磨性。
上海川奇机电设备有限公司
电话：+49-7477 871     网址：www.hsk.com

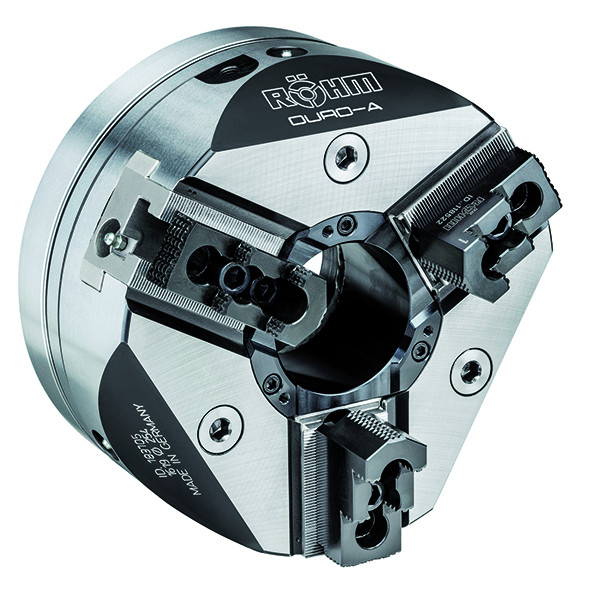

4.罗姆：DURO-A 动力卡盘

◆ 产品介绍：
作为DURO动力卡盘家族的新成员，新型DURO-A动力卡盘是对于2018年推出的DURO-A RC快速更换卡爪动力卡盘的补充。新型DURO-A动力卡盘具有超过500,000个装夹周期的恒定夹紧力，最大加紧力提高30%，产品自重减轻10%，它胜过了绝大多数的同等级竞品。

•恒定的夹紧力足以确保可靠地夹紧零件，并且完全能够承受加工较重的工件。
•减轻了10%的卡盘自重，从而减轻了对机床主轴的负载，并确保更快的达到客户加工中所需的最大转速以及加工完成后的制动，从而有助于提高机床的效率。
•得益于全新的设计，新型DURO-A动力卡盘的内部/外部结构极其紧凑，以至于机床有更大的走刀空间。
罗姆精密夹具（上海）有限公司
电话：+86-21-3770 5395    网址：www.roehm.biz

测量工具及系统

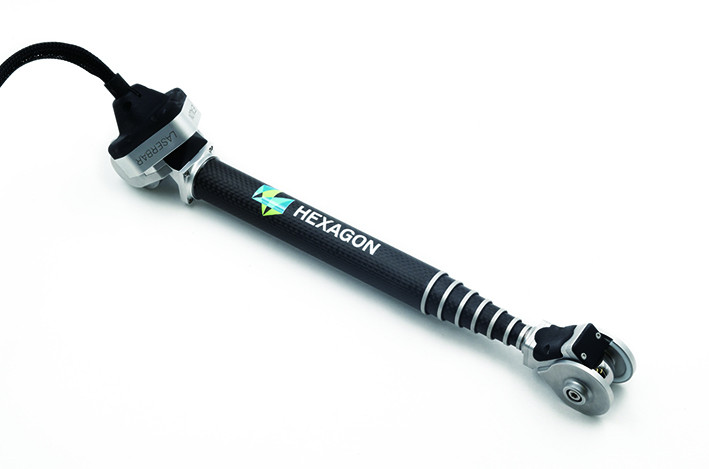

5. 海克斯康：激光球杆干涉仪

◆ 产品介绍：
•球杆干涉仪通过多级伸缩管跟踪机床在加工区域内的运动，实现快速简单地检测几何误差，获取测量数据。
•安装在工作台、机床主轴上的两个精密球形磁接头，为球杆干涉仪的测量提供高度稳定的枢纽点，支撑球杆干涉仪灵活地校准3到5轴中小型机床。

•得益于精密的光学布局，测量光束起点、终点始终位于球形磁接头中心，确保完全符合“ 阿贝原则”，使得所有的结果均基于空间干涉测量，确保准确性和可追溯性。
•高效、可靠、全面的在空间范围内监测并创建机床几何特征，直接获取机床的多轴联动运动误差，进行相应的空间校准补偿以提升机床精度。

•适用于3-5 轴中小型机床用户、机床设计制造商、第三方校准补偿验证机构。
海克斯康测量技术（青岛）有限公司
电话：+86-532-8089 5331    网址：www.HexagonMI.com.cn

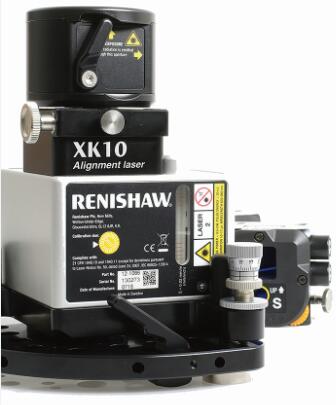

6. 雷尼绍：XK10激光校准仪

◆ 产品介绍：
雷尼绍开发出全新XK10激光校准仪，用于在机床装配与校直过程中取代实物标准器。XK10可以安装在直线导轨上，确保导轨的直线度、垂直度、平面度和机器调平，以及评估机器旋转部件的主轴方向和同轴度。借助XK10的实时显示功能，用户在机器装配过程中便可对这些误差进行测量和校直。XK10还是一款功能强大的诊断工具，用于在发生碰撞后或者对机器进行定期维护期间识别误差源。

XK10的测量范围长达30 m，可测量和校直机器部件的几何量误差以及旋转部件的轴心准直误差。由于替代了诸如花岗岩方箱和测试棒等标准器的功能，XK10在提升测试范围的同时，还显著降低了标准器送检及携带外出的运输成本。这一模块化系统 (XK10) 可以方便地安装在机器导轨上，加快了对机器的设定和测量速度。
XK10的软件界面设计直观，操作人员很快就能熟练使用。XK10可电子化记录机器装配阶段的数据，生成溯源至国际标准的测量报告，允许用户将测量数据和报告导出或直接在显示器上查看。

◆开发背景：
众所周知，工件质量取决于机器性能。如果不了解机器的误差形貌，就无法在制造期间确保工件符合技术规格，在数控机床类设备的装配制造过程中，使用传统的花岗石方尺、千分表、自准直仪，水平仪，标准芯棒及其它计量标准器等虽然历史悠久，但是其多数已经不能满足现代精密制造装配检测的需要，其弱项是检测手段功能单一，检测工序，数据记录和计算多以手工处理，效率低，误差源过多，精度较低或无法溯源。雷尼绍公司提供的XK10激光校准仪是一款高效，功能全面，测量便捷，精度可溯源的现代激光类测量仪器，在其多年积累的生产经验和客户服务体验的背景下，雷尼绍公司的XK10激光校准仪其设计紧凑外观精致，并配有多功能模块和通用夹具，完全实现了客户在数控机床类设备的装配过程从不能测量到能够测量，能够测量到高效测量，较低精度到高精密测量的需求，大大的提高了客户的生产效率和产品良品率。
雷尼绍（上海）贸易有限公司
电话：+86-021-6180 6416      网址：www.renishaw.com.cn

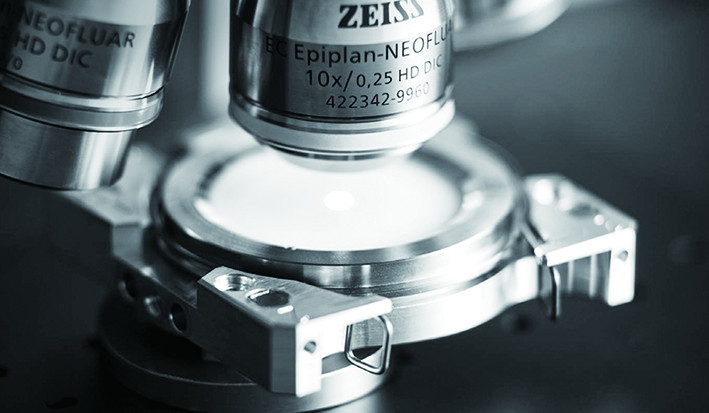

7. 蔡司：关联清洁度分析- CAPA

◆ 产品介绍：
关联清洁度分析产品CAPA使用蔡司光学显微镜依照 ISO 16232 标准执行颗粒度分析，能够提供颗粒的数量、大小分布、形貌和颜色、以及鉴别金属与非金属等信息，同时获取所有颗粒的位置坐标信息，将样品转移到蔡司扫描电子显微镜（SEM）下能够实现快速自动颗粒定位，从而实现对感兴趣颗粒的快速自动能谱元素分析，并自动按照成份进行归类，将光学和电子显微镜的全部分析结果整合在一份报告中。 在更短时间内获取更丰富的信息，光学与电子显微镜联用技术将充分发挥两者的优势，实现了对产品清洁度分析从质量控制进一步向查找颗粒来源更高效的解决方案。

◆开发背景：
传统光学显微镜分析方法分析速度快，但无法提供颗粒的成份信息，从而无法进行颗粒来源查找的工作，只能作为一种质量控制分析手段。扫描电子显微镜能够进行颗粒成份分析，但滤膜上的颗粒数量多（成千上万个颗粒）、尺寸小（微米级别），在扫描电镜下如何查找部分感兴趣的颗粒进行成份分析，成为一个难题，通常的解决办法是纯人工的方法，将微小的颗粒一个一个的粘在导电胶带上进行分析，导致分析效率很低。在此背景下蔡司关联清洁度分析CAPA给出了全自动颗粒定位、分析的方案，从而极大的提高工作效率。
卡尔蔡司（上海）管理有限公司
电话：+86-021-2082 1188        网址：www.zeiss.com
