在设备工作前，我们需做好相关的检测工作，保证设备的正常运行，其中同轴测试尤为重要。喷嘴出口孔与激光束的同轴度是影响切割质量优劣的重要因素之一，如果喷嘴与激光不同轴，轻微只会影响切割面效果不一致，严重的时候激光会打到喷嘴上，造成喷嘴发热和烧毁。同轴调试主要是指调整切割头喷嘴出口孔与激光束的同轴度，要保障喷嘴出后与激光束在同一条直线上。

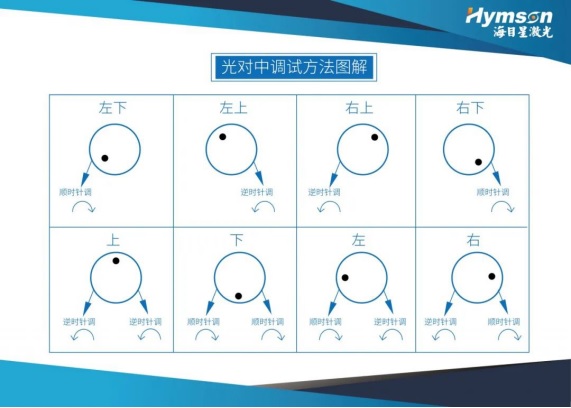

在日常调试的过程中，我们总结了以下8种情况，并针对每一种情况做出调整方案，如下图：

第一步

工具：透明胶带纸、内六角一套

焦点：焦点位置0

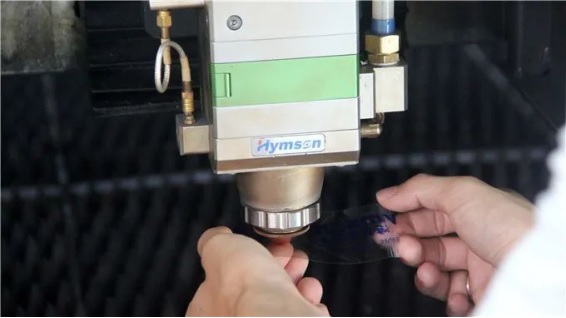

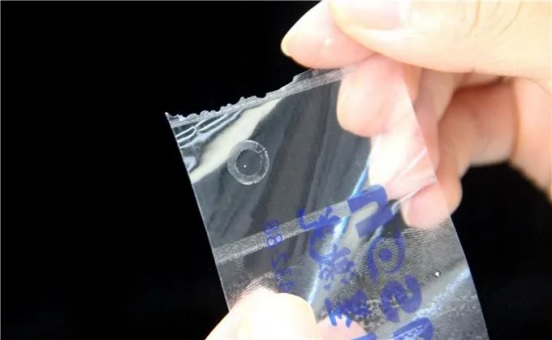

方法：用透明胶带帖在喷嘴上。点射功率设置在500W以下。按下点射出光，观察胶带上激光点是不是在喷嘴中心。

第二步

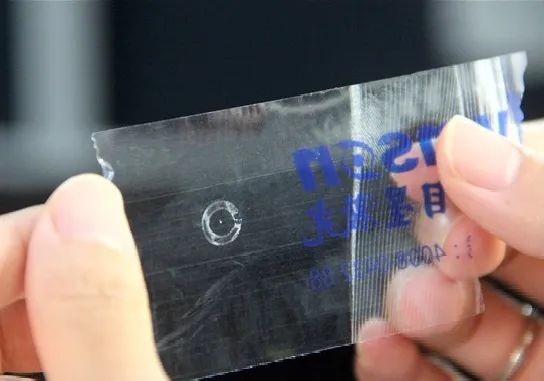

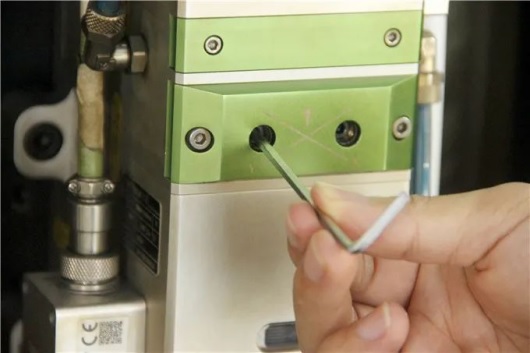

如果激光点不在喷嘴中心，那么激光点偏向哪边，就调节哪边螺丝。如图所示，激光点偏向左下方，按顺时针的方向，拧左边的螺丝。

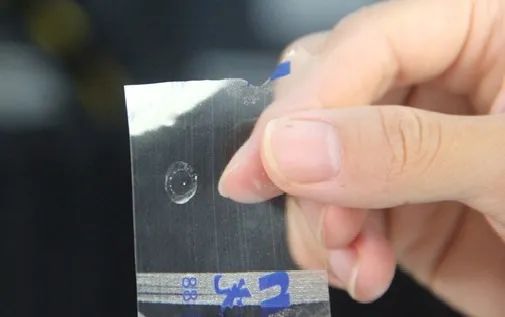

慢慢扭动螺丝，多次调整，直到激光点调节到中心，如下图所示。

第三步

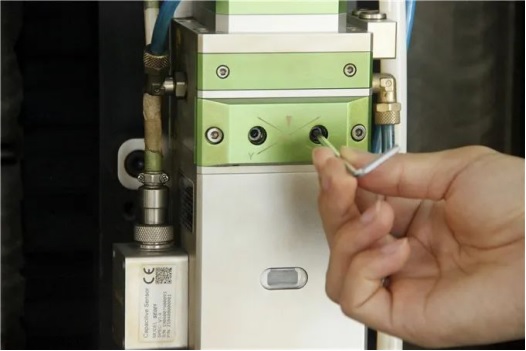

当激光点偏向右下方，同样按顺时针的方向，拧动右边的螺丝，慢慢调整直到调节到中心。

在拧动切割头同轴螺丝时，我们需要注意每次拧的角度不要太大，如果第一次调整拧动螺丝时激光点仍未在中心，就继续用胶带点射出光，在调整后看看效果，直到调节到割嘴中心。
