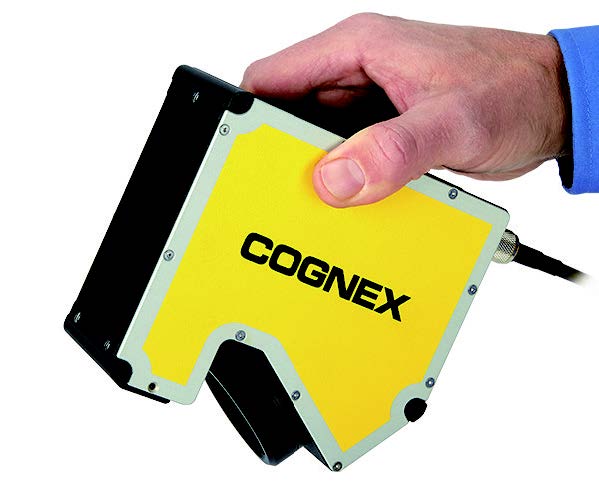

DSMax 三维激光传感器——超清扫描

康耐视DSMax可称为是目前市场上扫描速度最快、分辨率最高的三维激光传感器之一，被用于采集被测物体3D图像并进行分析与检测。

DSMAX3D激光位移传感器能够在全画幅的测量范围内提供高达18kHz的扫描速率和2K分辨率图像(2,000个轮廓点)的传感器。同时其采用单帧高动态曝光技术(HDR)，非常适用于测量和检测物件中可能包含高反光或较暗特征的部位，比如电子元器件。

DSMax搭载了适用于成像机制优化和减少阴影的远心光路装置。DSMax的高速度与高分辨率使其成为了能够快速获取包含许多细节特征的较小元件准确3D图像的唯一解决方案。

18kHz全视野扫描速率，使吞吐量最大化31mm的视场内包含2,000个轮廓点，有效提高了准确度；高速度和高分辨率成像部件，针对绿色激光进行了优化，缩短了曝光和成像周期时间。

远心光学元件可准确地检测和定位较小的物体；康耐视专有的传送压缩技术能够确保最大化的分辨率和扫描速率；出厂已标定，可按实际单位提供测量结果；针对细小复杂物体提供精准的3D测量。

DSMax将2000轮廊点集中于仅有31mm的视野中。视场内分布的轮廓点数量越多，揭示的元件细节则越多，并提高3D图像的精确度，从而实现更准确的3D检测。

DSMax获取高分辨率3D图像的时间比市场上其他类似传感器快5倍以上。其采用高速成像芯片、高速压缩传送技术和CoaXPress®协议，能够在最大化的分辨率下实现18kHz(完整画幅)的扫描速率，从而缩短采图周期时间，并最大限度地为客户提高生产量。

DSMax配备远心镜头，可以减少阴影形成，并提供高对比度图像。远心镜头可有效控制环境光、反射杂光等干扰源进入成像芯片的光线量，从而形成高质量的图像。远心光学元件非常适用于执行精细测量，满足您应用的准确度、可重复性和高产量等苛刻要求。

DSMax可通过单帧HDR技术采集图像，可有效减少了图像中的噪音，并提高了准确度。HDR可防止DSMax成像时受到元件中明亮或高反光特征的影响，提供优化后的图像以用于机器视觉检测。

【查询编号:CE17358】

康耐视视觉检测系统(上海)有限公司

电话：+4000081133

网址：www.cognex.cn
