皮尔磁：GBT 5226.1——电气设备安全的重要标准

IEC 60204-1/GB/T 5226.1是关于机械中电气设备的一个重要标准，为保证工业机械中的电气设备对人员和财产的安全性，控制响应的一致性以及维护的便利性方面提供了依据。国内生产的设备，无论是出口还是在国内使用，都需要参照这个标准。



GB/T 5226.1：IEC 60204-1的“中国版本”





IEC在2016年将IEC 60204-1更新为了新版本的IEC 60204-1：2016，因此其对应的“中国版本”也要进行相应的更新。2015年11月成立了专门的工作组，开始基于IEC 60204-1：2016《机械安全 机械电气设备 第1部分：通用技术条件》的转换工作，经过起草阶段、征求意见阶段、审查阶段、报批阶段，历时四年有余，最终转换后的标准GB/T 5226.1-2019在2020年1月1日投入使用。



标准的适用及不适用范畴



在内容上，该标准包括了基本要求、引入电源线端接法和切断开关、电击防护、电气设备的保护、等电位联结、控制电路和控制功能、操作板和安装在机械上的控制器件、控制装置、位置、安装和电柜、导线和电缆、配线技术、电动机及有关设备、插座和照明、标记、警告标志和参照代号、技术文件以及验证等。

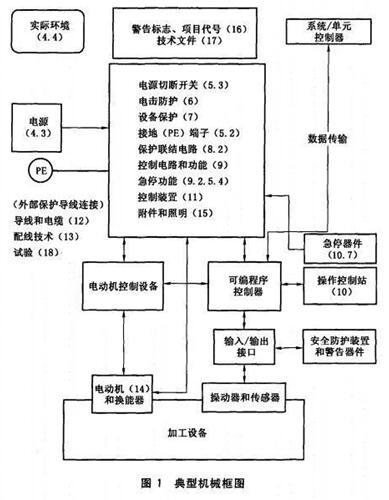

我们可以通过下图的典型机械框图，来理解一台典型的机械中各个环节机器相关设备间的相互关系





GB/T 5226.1-2019中，主要涵盖了五个大类的危险，包括：



●电气



●噪音



●热能



●控制系统失效



●人机工效学



该标准适用于不超过1000V交流、1500V直流和额定频率不超过200Hz的电气设备，但是针对某些机械类型，例如露天机械，在易燃易爆环境中使用的机械，矿山机械，缝纫机（其要求被IEC 60204-31覆盖）,半导体设备（其要求被IEC 60204-33覆盖）等，GB/T 5226.1并不适用。另外，直接使用电能作为加工手段的动力电路也不属于GB/T 5226.1的覆盖范围。



GB/T 5226.1：2019解读预告



为了帮助大家更细致地了解标准的新要求以及新的技术发展趋势，皮尔磁计划推出GB/T 5226.1：2019标准解读的系列内容，主要包括：



●如何减少电磁影响措施



●如何减少电气风险



●如何设计和确认控制装置



●如何进行导线和电缆布置
