功能强大的新软件，为CNC磨床制造商提供非圆磨削“常备解决方案”

NUM强大的新软件为CNC磨床制造商提供了一个便捷的方法，可以为其产品增加非圆磨削功能，而无需花费大量的开发时间和成本。

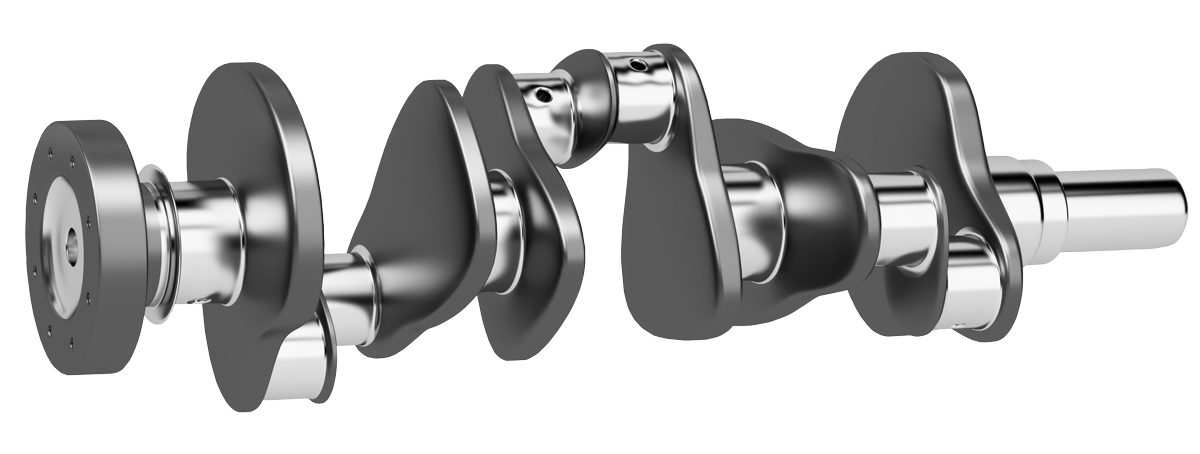

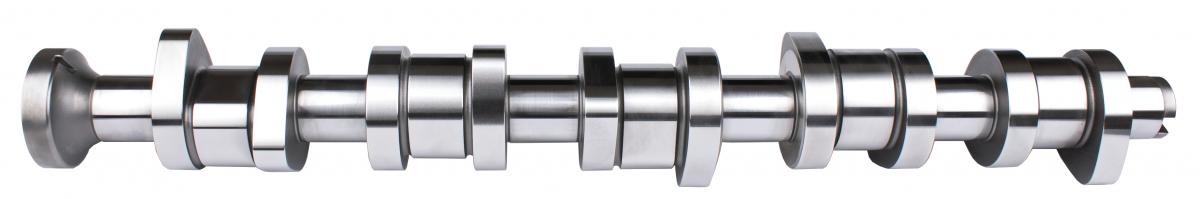

非圆磨削被广泛用于各种自动化制造应用中，如凸轮轴，曲轴，凸轮和偏心轴的生产。否则是极其复杂的工作，因为非圆轮廓会导致砂轮与工件之间的开拓和运动条件不断变化。







现在，NUM已在其NUMgrind外圆磨削软件中增加了非圆磨削功能，该软件构成了公司知名度的Flexium + CNC平台的特定应用元素。从4.1.20.00版本开始，它与其他Flexium软件完全兼容。



NUMgrind通过使用高度直观的图形人机界面（HMI），“填空”型式以及这两种形式的组合，专门用于简化CNC磨床的G代码程序的创建。



与传统的CAD / CAM生成CNC机床刀具路径程序不一样，NUMgrind更适合使用生产环境。它使车间人员能够快速高效地处理日常加工任务，同时也能够轻松实现多人多机分担工作。当然， NUMgrind HMI也可以在办公PC上运行。可以创建与应用相关的项目和相应的ISO零件程序，并可以使用NUM的Flexium 3D仿真软件进行测试，传输到目标机床上。



操作员只需通过HMI确定磨削过程的顺序，并在以下页面中输入磨削操作，砂轮和修整操作的必要数据。HMI上配备有预定义形状库，包括偏心圆，六边形，五边形，上方，鲁洛三角形和菱形等，从而进一步简化了编程。然后，CNC程序将自动创建，并存储为替换的形式。





但是，磨削是通过X轴与C轴（工件主轴）的插补或同步来执行的。Z轴上的插入运动也可以通过摆动或“多深” Flexium + CNC系统的NCK将轮廓从XY平面转换为XC平面，并根据砂轮直径计算相应的补偿和进给运动。速度曲线也会被转换，从而自动调整速度和加速度，以适应机床的物理属性。
