当前，口罩成为全国防控疫情及节后复工最紧缺的防护物资之一，全国口罩产能严重不足。为此，赛德丽主动研究打造用于加工生产口罩的设备和生产线的方案，以及积极探讨生产口罩，为防控疫情出力。
01 设备概述
该设备用于生产一次性无纺布口罩，生产线由上料机构，其主要特点是可一拖一，一拖二。
1.1 设备主要功能表
以下是设备的主要功能，如表1-1，表1-2 所示。
表1-1 一拖1 设备主要功能表
序号 | 项目 | 规格内容 | 备注 |
1 | 设备尺寸 | 长 5100 毫米 X 宽 3800 毫米X 高 2000 毫米 | 如图 2-1 所示 |
2 | 场地需求 | 摆放位置需要 8m*4.5m | 机台周围要保持至少 0.7 米以上的空间 |
3 | 电源 | 3 相 5 线 380V，电流 60A | |
4 | 功率 | 20KW |
表1-2 一拖二设备主要功能表
序号 | 项目 | 规格内容 | 备注 |
1 | 设备尺寸 | 长 6800 毫米 X 宽 3800 毫米X 高 2000 毫米 | 如图 2-1 所示 |
2 | 场地需求 | 摆放位置需要 8m*4.5m | 机台周围要保持至少 0.7 米以上的空间 |
3 | 电源 | 3 相 5 线 220V，电流 80A | |
4 | 功率 | 29KW |

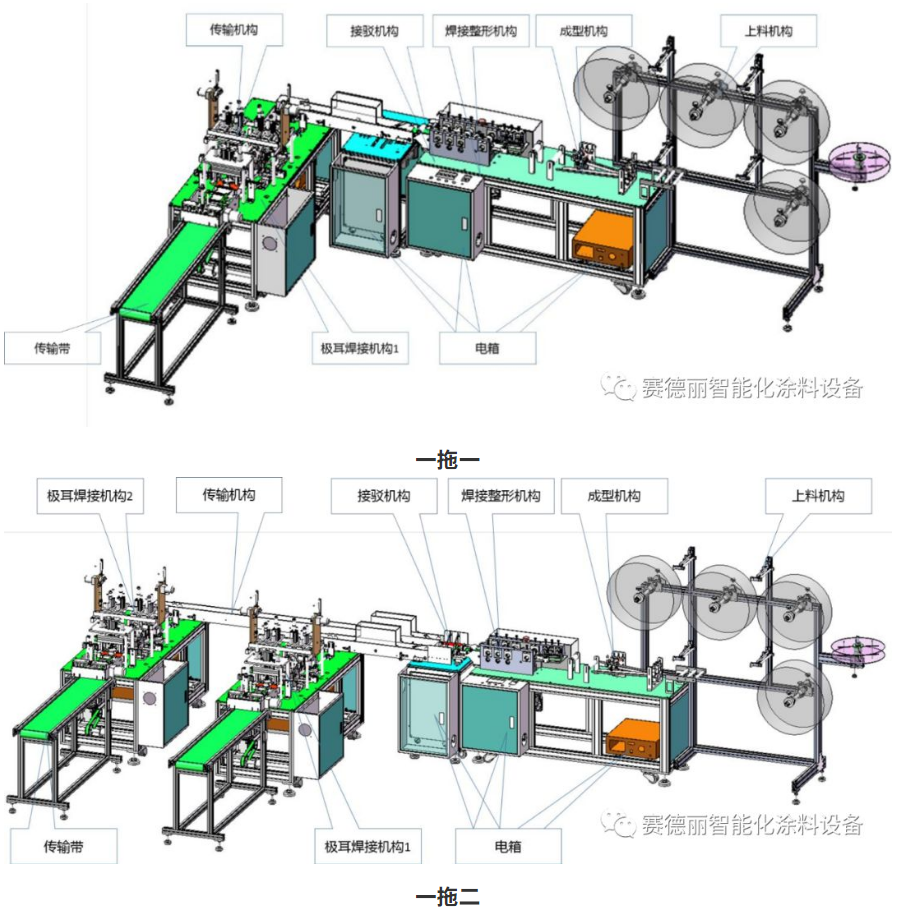

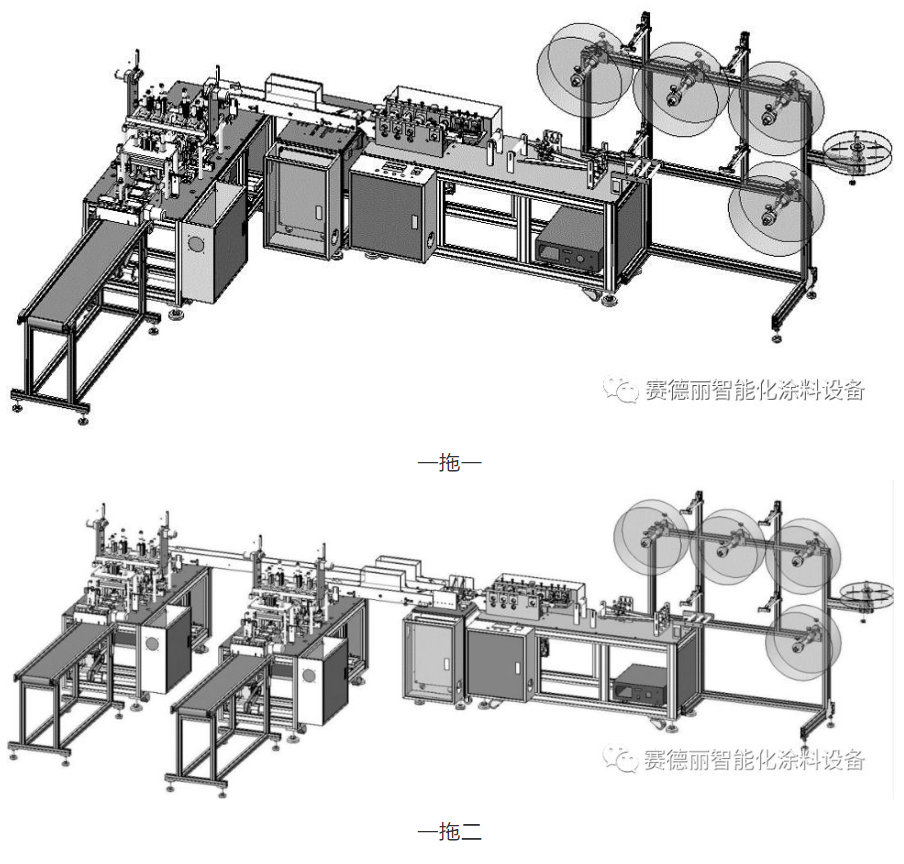

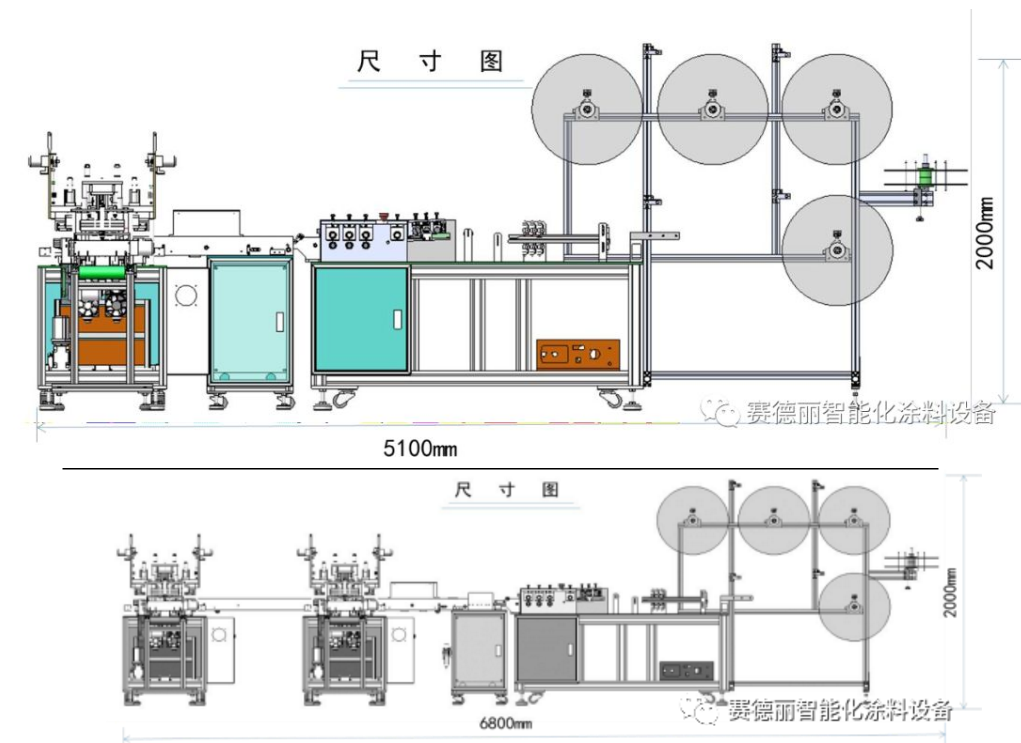

02 基本参数 1.1 设备平面布局图及尺寸 设备平面布局图及尺寸，如图2-1 所示。 设备主要参数请参考表2-1，表2-2。 1 工艺参数 产能 50pcs/min 2 接 口 电源 电压：AV380V 频率：50±1Hz，3 相 5 线 用户须提供独立的厂房设施， 并负责设备外部管路的连接。电源需要独立开关按照 29KW 配置。 压缩空气接口 Φ6 气管 3 能 耗 最大功率 20KW（接线按照此功率接） 压缩气 0.5~0.6MPa,客户提供 4 使用条件 空间 设备距离墙壁不得小于 700mm 温、湿度 室温：25℃±5℃ ，湿度：≤40% 地面承重 地面承重要求≥750Kg/m² 使用场所 室内，周围无易燃易爆气体、液体或固体 地面平整 地板的平整度≤5mm/2m 5 安 全 安全防护：漏电保护开关，紧急停止按钮； 操作防护：真空手动操作开关，防正压爆箱结构；警告功能：声光报警和触摸屏提醒功能 6 标 识 铭牌上有电压，功率，容积，等标志。 包装箱、说明书、铭牌使用内容与标识符合《消费品使用说明总则》GB5296.2 7 包装贮存 · 包装印刷内容与设计图纸一致 · 搬运过程中应轻拿轻放，防止雨雪淋湿 · 贮存在通风良好，且无腐蚀性气体的仓库中 表2-2 一拖二设备主要参数 1 工艺参数 产能 110pcs/min 2 接 口 电源 电压：AV220V 频率：50±1Hz，3 相 5 线 用户须提供独立的厂房设施， 并负责设备外部管路的连接。电源需要独立开关按照 29KW 配置。 压缩空气接口 Φ6 气管 3 能 耗 最大功率 29KW（接线按照此功率接） 压缩气 0.5~0.6MPa,客户提供 4 使用条件 空间 设备距离墙壁不得小于 700mm 温、湿度 室温：25℃±5℃ ，湿度：≤40% 地面承重 地面承重要求≥750Kg/m² 使用场所 室内，周围无易燃易爆气体、液体或固体 地面平整 地板的平整度≤5mm/2m 5 安 全 安全防护：漏电保护开关，紧急停止按钮； 操作防护：真空手动操作开关，防正压爆箱结构；警告功能：声光报警和触摸屏提醒功能 6 标 识 铭牌上有电压，功率，容积等标志。 包装箱、说明书、铭牌使用内容与标识符合《消费品使用说明总则》GB5296.2 7 包装贮存 · 包装印刷内容与设计图纸一致 · 搬运过程中应轻拿轻放，防止雨雪淋湿 · 贮存在通风良好，且无腐蚀性气体的仓库中 03 设备结构主要说明 1. 设备主要结构说明 该设备主要由上料机构，成型机构，焊接整形机构，接驳机构，传输机构，极耳焊接机构和传输机构构成。如图3-1所示。 04 序号 名称 品牌 规格 产地 1 PLC 2 触摸屏 3 变频器 - - 05 易损件清单 序号 名称 品牌 规格 产地 1 气管接头 φ4/φ6/φ8 国产 06 设备外观图 联系电话： 赵经理：18001023737
1.2 设备主要参数
表2-1 一拖一设备主要参数
设备主要元器件清单
