ScaVis 振镜视觉系统

一场由混动和电动汽车替代传统汽车的变革正在全球汽车行业内展开。增加电动以及混动汽车的销售量定成为汽车制造商的一个全新挑战, 而优化生产工艺，提高产能已成为这场变革中的重要利润增长点。中国作为全球最重要的电动以及混动汽车增量市场和生产制造基地，亟待好的解决方案，来面临这些挑战。在过去几年间，远程激光焊接在生产电动汽车电池电芯以及模组技术的挑战中得到了认可。例如，电池电芯封装，电池模组汇流排焊接以及模组侧板焊接都得益于远程激光焊接技术的应用。此外，电动汽车驱动电机生产中的铜线端子焊接，也使用这一技术作为解决方案。所有的这些生产过程，对工艺技术很高的要求，特别是在把握焊接位置的精度方面。所以对于大多数的应用来说，推出一种附加带位置识别以及纠偏功能的远程激光焊接头，成为了必须。

步波激光技术公司提供了一种基于同轴相机技术的解决方案。在已有的 SVS 产品基础上，推出了 ScaVis 系统。步波激光技术公司专注于提供高性价比，高可靠性的工业解决方案，并坚持其高柔性及易于使用的产品特性。

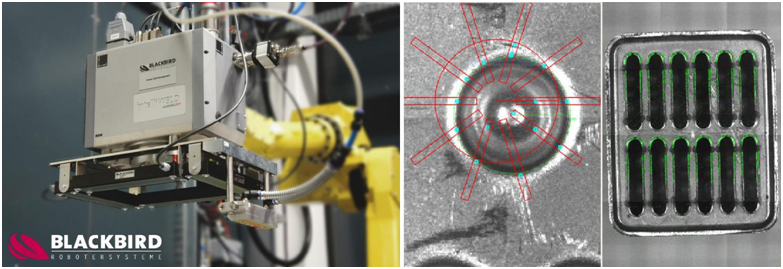

在硬件方面，无论同轴相机是被安装在 IntelliWELD 振镜平台中的上光学口，实现自动对焦。或是被安装在非聚焦的下光学口，亦或是安装在 IntelliSCAN FT 振镜上。仅通过单次校准就能实现全振镜焊接范围内的图像获取。如果适配相机于 IntelliWELD 振镜平台中的上光学口，整个 3D 的扫描区域的图像信息都可以被 ScaVis 系统获取所用。依

ScanVis 的软件已全全封装进了 RSU8 振镜控制系统中，其控制相机以及照明单元的硬件也被作为一个附加的 19 英寸机架单元模块集成进了 SCU3 控制柜中。除了以上提及的校准工具包，ScaVis 的软件囊括了庞大的图像评分工具，可实现对圆和方形的测量以及位置识别。与此同时，任意的图象都可以基于匹配算法被识别以及分析。

除了这些基础功能，ScaVis 系统也提供了读取和评估多种二维码以及数据矩阵的功能。此外，一种针对工装夹具识别和防错的分类功能，也在软件中得以应用。而通过对程序流的自由组合，极大的丰富了该软件的功能。步波激光技术公司亦可为客户的特殊焊接需求量身定制解决方案。

总之，借助 ScaVis 系统，步波激光技术公司提供了针对特殊焊接任务的位置识别和纠偏的全套解决方案，并与已存在的 Blackbird 软件无缝整合。
