自由角度无受限 轻松调节任我行

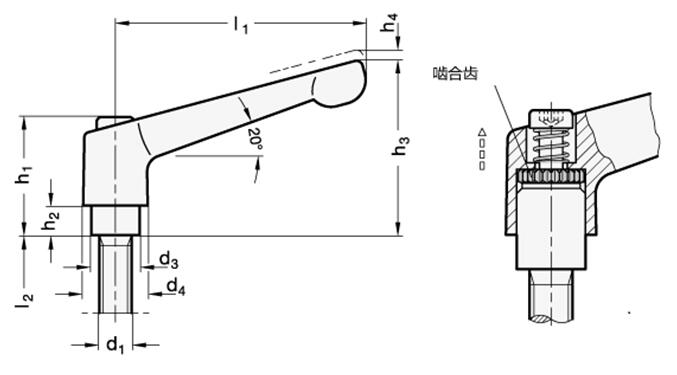

GN 306 可调节手柄是在受限空间内，或要求在特定柄身位置将部件夹紧时的理想选择。中心嵌件通过齿状元件与柄身连接，可方便地解锁。抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。



带铜制和塑料端头的螺杆（MS/KU型）有助于夹紧时避免损伤工件。



带硬化端头的螺杆（DZ型）具有椭圆形的承压点。



可转动止推垫（KD型）能够方便的咬合及拆卸。



止推垫供货时未装配。





型号



类型



•MS型: 铜制端头





•KU型: 塑料端头





•DZ型: 硬化椭圆端头





•Type ZK: Spherical end





•KD型: 球形端头，带转动止推垫





手柄：压铸锌



喷塑涂层：



黑色，RAL 9005，纹理饰面 SW



橙色，RAL 2004，纹理饰面 OS



红色，RAL 3000，纹理饰面 RS



银色，RAL 9006，纹理饰面 SR



螺杆和固定螺钉：钢制，发黑处理



止推端头:



•MS型: 钢制



•KU型: 塑料 (POM)



•KU型: 塑料 (POM)



止推垫：塑料（聚甲醛 POM)



•耐受温度达 80 °C



•黑色，亚光饰面



另外，可按需提供：



•带不锈钢螺杆



•可调节手柄 GN 302

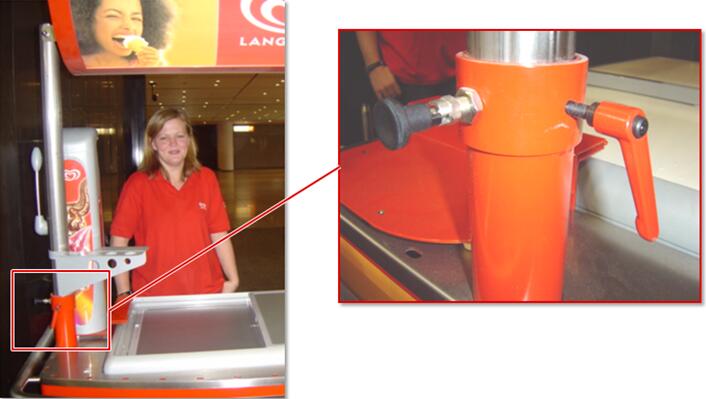

实际应用：



带衬垫的GN306可用于紧固管材
