尼泊丁（无锡）精密量仪有限公司展品

W1-C506

公司简介

尼泊丁（无锡）精密量仪有限公司座落于风景秀丽的太湖之滨—无锡锡山经济技术开发区，是德国著名的非标量检具制造商Rudolf Nieberding GmBh公司在中国的独资公司，更好地为国内汽车工业、机床制造工业、仪器制造工业、医疗技术工业及航空、兵器工业等行业提供优质、方便的非标量检具的设计、制造、销售及售后服务。

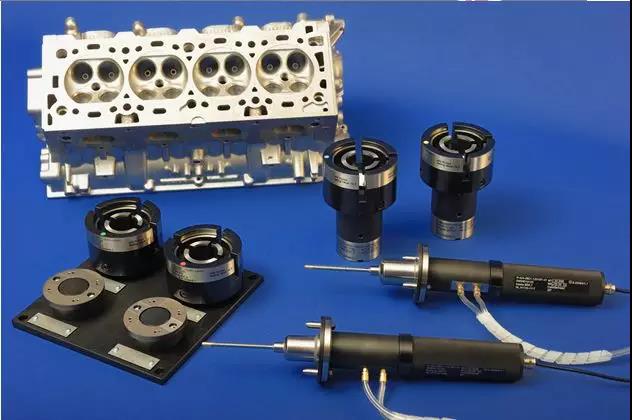

座圆度和跳动检具

产品介绍

导管部分配2个测量截面4个孔式喷嘴，喷嘴180°分布；阀座部分配1个球形喷嘴；

阀座部分镶嵌6个硬质合金点，增加测头的耐磨性；

手柄部分的配电机，驱动测头旋转；

测量定位板，测量时，检具手柄定位在定位板上，测量结果排除人员误差；

最大/最小值综合校准件，根据零件的圆度和跳动最大公差要求设计制造，用于测头的日常标定以及测量结果的验证。

产品特点

测头阀座部分加工一段圆弧面作为测量时的机械基准，即气门阀座的中心点BE3；导管部分两截面各2个喷嘴(T1, T2, T3, T4)测量导管孔的中心BE1和BE2；通过公式计算出导管孔相对气门阀座的同轴度。

阀座部分的球形喷嘴(T5)在测头旋转过程中，扫描阀座并计算阀座的圆度；同时，通过与导管孔相对气门阀座的同轴度的测量数据合并计算气门阀座的跳动。

动机缸盖阀座宽度、角度及直线度测量

产品介绍

带NF专用接触式气动喷嘴及电机的气动塞规，电机驱动气动喷嘴沿阀座母线方向爬行并扫描气门阀座，测量阀座的宽度、直线度；

1件气电转换器，用于计算接触式气动喷嘴的数值；1件长量程电感传感器，用于计算气动喷嘴的位移。

1件电控箱，用于控制电机的启动、停止及复位。

产品特点

测头以导管孔及阀座定位，阀座沿母线方向布置特殊挡板式气动喷嘴，由电机驱动沿阀座母线方向爬行并扫描表面轮廓，配置长量程电感传感器，记录测点的位置，通过软件的综合运算，可以计算阀座锥面母线的轮廓度、阀座上、下边缘位置、以及阀座的宽度。

测点的爬行方位约为10mm，如果被测零件的进、排气阀座角度一致，且直径在可爬行范围以内，可以使用一把检具共用于进、排气阀座测量。

发动机缸体自动测量设备

产品特点

1、测头采用NF自动伸缩传感器并在前端布置吹气装置，保证工件表面光滑及无划伤；

2、自动追溯工件信息，提高现场工件管理；

3、自动打标，实现间工序对接；

4、HMI操作界面可实现全面控制，快速优质测量.
