皮尔磁：光幕分辨率选择上的普遍认知错误

安全光幕分辨率量化



在市面上的各类安全光幕产品中，很重要的一个选型参数就是分辨率。分辨率通常以毫米（mm）为单位进行量化，例如常见的14mm，20mm，30mm等等。这些量化的指标代表了安全光幕传感器感应功能之间的间隙。





直观的分类还是错误的认知？

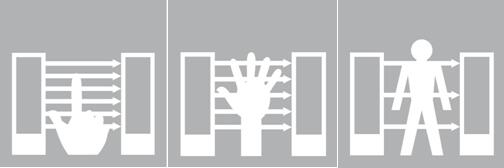

根据不同的分辨率，通常光幕又被分类为手指，手和身体保护的类型，用以表征最合适的应用场景，但这种直观的分类方式常常被人们错误的认知。很多设计者认为，可以依照危险源造成伤害的人体部位直接进行光幕类型选择，但这样的速配方式往往不符合标准的要求。





安全光幕的正确选型方式



根据欧洲标准EN ISO 13855，安全光幕距离危险源的最小距离，应当将光幕的分辨率、安装方式、系统的停止响应时间等作为参数代入公式并进行计算。垂直安装、水平安装以及具有一定倾斜角度的安装方式都具有不同的公式，只有综合考虑光幕分辨率、定位方式、停止响应时间以及距离危险源的距离，才是符合标准的正确方法。





例如某些设备的光幕选择依照速配方法选择了手保护类型。一旦光幕距离危险源定位受限，或者系统的停止响应时间过长时，应当考虑提高光幕的分辨率来满足EN ISO 13855的要求。
