2017泵阀行业—荣格技术创新奖参评产品集萃

荣格技术创新奖，涵盖9个行业领域，已举办了10年。自2012年覆盖泵阀行业以来，今年为第5届。2017泵阀行业-荣格技术创新奖，3月25日开始启动，截至5月5日共征集到参评产品21家，分属5个类别。

该奖项评审分为公开报名、材料审核、专家评委团评选及微信投票3个阶段，力求尽可能全面地将近两年泵阀行业的创新产品和技术囊括其中，评选出最具价值的产品/技术进行表彰。以下为此次参评产品内容荟萃：

离 心 泵

参评产品一:

CS 切割泵（CS Chopper pump）

推出时间：2016年

产品说明

1，大流量同时具备切割功能。而传统切割泵仅有小流量可供选择。

2，水泵进水口前端，设计了倒锥形切割装置，分别是一固定式刀盘和旋转刀片。刀片刃口与刀盘为倾斜方向作用，易于切割介质中的杂物。

3 ， 切割装置有一定的长度，所以杂物在进入涡壳时有一定行程，可非常充分地被切碎，变为可通过的颗粒被泵送而不堵塞水泵。

4，叶轮为半开式多叶片，同时叶片底部为弧形设计，并被加工成刃口形状，与泵底盖板的配合，也形成切割功能。

5，叶轮背部有背叶片设计，与泵盖形成配合，如杂物进入背部，也会被切割成小颗粒排放。

6，叶轮，前、后泵的盖板，旋转刀的材料均为高铬铸铁，洛氏硬度达56 以上。

7，泵部分，可以配潜水电机，也可用普通电机连接，适合不同的工矿应用。

开发背景：

由于污水泵集水坑中，污物含量高，经常有超出普通污水泵通过颗粒，杂质的存在，导致水泵堵塞，过载，泵不能正常工作。而传统的切割泵，主要设计是减小进水口，加装切割功能，但流量很小。CS系列切割泵，采用普通污水泵的进水口尺寸设计，叶轮采用3叶片，离心式设计，保证大流量。

普通污水泵，叶片和底盖板也有一定的切割功能，但非常小，无法满足要求。实际使用中，经常发生堵塞。特别是长的纤维物。CS的切割设计，可以轻松切割这些物质，特别适合于养殖场废水、造纸行业及市政污水。

创新关键点：

在实际测试中，用球铁材料铸造水力部件，发现无法满足切割功能，使用的寿命很短。

用高铬铸铁材料时，可完全满足，并保证寿命，无损耗。但零件的加工费用高，制造成本提升，销售价格远高于普通污水泵。主要特点在于切割部分的设计。

参评企业信息：

南京德蓝仕泵业有限公司

Nanjing Detech Pumps Co., Ltd.

地址：南京六合雄州东路303 号

电话：+86-25 57505255

传真：+86-25 57503299

电邮：sales@lanshenpumps.com

网址：www.lanshenpumps.com

参评产品 二：

BoxPRO U泵站（BoxPRO U Pumping Station）

推出时间：2016年

产品说明：

BoxPRO U泵站用于收集和提升污水、雨水和废水。泵站筒体在工厂预制，内部预装耦合底座、管道、阀门，检修平台等部件，成套供应水泵、格栅、控制设备，具有安装周期短、占地面积小、运行可靠性高的优点，是经济、高效的泵站建设方案。BoxPRO U井筒采用聚乙烯（PE）材质，滚塑工艺一次成型。

采用增厚的聚乙烯材质，耐腐蚀，抗低温，且更耐用；优化的管路设置，提高了泵站的整体效率；配套高效的UNIQA泵，保证系统的高效运行；优化了预制泵站的结构，更大程度上减少了泵站内污物的淤积；根据用户的需求灵活配置进出口大小，最大进口口径DN700，最大出口口径DN300；配置橡胶柔性接头，便于与外管连接。

布局合理，方便吊运、安装、检修；安全可靠。设置有通气管以及可靠的接地；机电一体化的配置，便于使用和监控。

作为市政力量的强势延续，BoxPRO U已经被成功应用于国内多个污水管网改造项目，如厦门灌口镇张庄农村改造、三社村项目、湖南郴州桂东泵站、厦门后溪镇天马华侨农场港头社泵站等。

开发背景：

目前市场上绝大多数的一体化泵站为玻璃钢材质。但破旧的玻璃钢筒体无法被微生物分解，会产生极大污染，目前不仅被欧洲很多国家明令禁止生产，在国内也正被逐渐淘汰。遵循维持环境可持续发展的目标，泽尼特秉承着环保的理念开发了聚乙烯材质(PE)一体化泵站，可以被二次利用，不会对环境造成污染，成为一体化泵站市场上的后起之秀。

创新关键点：

由于PE材质成型工艺复杂，市场上很少有大型的PE材质泵站。泽尼特克服重重困难，开发出高度可达6.5米的大型泵站，每0.5米一个档位，解决了由于模具产品无法私人定制化的难题，可以满足各种尺寸、参数、介质特性要求。

筒体强度都经过结构三维分析，实时安装检测，并且通过国家检测，完全符合地埋式的安装要求。

预制式泵站的所有零部件一体化供货，包括筒体、水泵、阀门、管路、控制系统等，同时提供设计、安装、调试一站式服务。

参评企业信息：

泽尼特泵业（苏州）有限公司

Zenit Pumps (Suzhou) Co., Ltd.

地址：苏州工业园区胜浦分区吴浦路26号

电话：+86-512 62554988

传真：+86-512 62554966

电邮：sales.cn@zenit.com

网址：www.zenit.cn

参评产品 三：

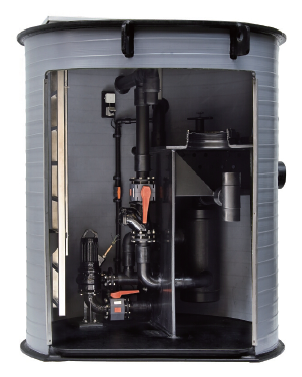

威乐固液分离型预制泵站系统 （Wilo-EMUport FTS）

推出时间：2016年

产品说明：

固液分离型污水泵站为一站式采购、整体打包供应，能实现快速安装于现有泵房内或直埋于地下。污水中粗固体粗颗粒及长纤维分离后不经过泵的过流部件，不堵塞泵腔，无需清掏集水池，全封闭无异味，无人值守智能全自动，高效节能可靠，维护费用低的的特点。

经济节能：源于它们较小的通球直径，由于经过过滤，只有不含粗颗粒的污水流经水泵，水泵的通径设计可以比传统系统更小，使得水泵具有更高的效率。这将有效地节约能耗，从而节约运营成本。

运行可靠：源于优化的防堵塞性能固体被截留在固液分离罐中，并直接排入压力管道。在每个水泵运行周期中，泵体都不直接接触到固体颗粒。这样既可以防止堵塞，又能极大地提高水泵运行可靠性和安全性。另外，由于泵腔内部不与粗固体颗粒接触，其使用寿命也会大大延长。其结果是：故障率更低，维护工作更少，运行更高效。

长久耐用：源于部件材质PE-HD，Wilo-EMUport产品可在恶劣的环境下长时间可靠运行。这只能通过使用高品质的材料来实现。出于这个原因，大部分材料采用高密度聚乙烯（PEHD）。该材质可以抵抗70~100 年的环境侵蚀。高密度聚乙烯（PE-HD）使用氢和碳合成，含有无毒的色素。其制造加工完全环保，可循环使用七次也不会降低品质。

易于维护：干式安装水泵通常干燥又干净，这使得维护更加舒适、卫生、高效。所有的机械部件可以快速、轻松地从外部接触。同时，可单独封闭结构Wilo-EMUport 固液分离泵站系统是双泵泵站，两台水泵交替运行，每台水泵配有自己的固液分离罐，可单独封闭，所以维护和维修工作期间也无需中断运行。

开发背景：

泵站在污水输送中不可或缺，但工作环境恶劣，对水泵设备及操作人员提出了以下众多挑战：

售后问题（责任不清）——传统泵站各设备来自不同的设备供应商；环境问题（有害气体及噪音等）——泵站为半开放式；运营环境问题——需人员清理栅渣，巡检水泵；泥沙沉积问题——前池泥沙需定时清理；腐蚀磨蚀及水密性问题——污水对管路的腐蚀和磨蚀；效率及堵塞问题——泵站能耗大，且水泵容易堵塞等造成非计划性停机。

创新关键点：

这种创新的技术，把固体颗粒从污水中分离出来，并把它们截流在位于水泵前方的固液分离罐中。只有已过滤的污水能够通过泵流到集水室。采用这种技术，粗颗粒从污水中隔离出来，所以可用干式泵把污水从集水室中泵送出去。在污水流向出水压力管时，会流经固液分离罐，推动固体颗粒一起流向出水压力管。污水和颗粒仍保留在管网系统中。水泵由于位于池子外面，可保持干燥。这就保证水泵的维护工作可以方便、卫生地进行。

参评企业信息：

威乐（中国）水泵系统有限公司

Wilo (China) Co.,Ltd.

地址：北京顺义区赵全营兆丰工业区兆丰二街10号

电话：+86-10 52347888

传真：+86-10 52347829

网址：www.wilo.com.cn

参评产品 四：

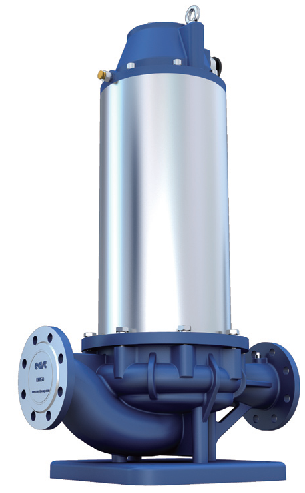

DCC精密屏蔽泵（Choicest canned motor pump）

推出时间：2016年

产品说明：

DCC精密屏蔽泵为立式屏蔽管道式泵，选用国内外优秀的水力模型，通过CFD计算方法以及ANSYS力学分析设计，叶轮采用不锈钢冲压激光焊接技术制造，机泵一体式的高效、节能、无泄漏、振动小、低噪音、体积小、外形美观的高性能产品。

DCC系列产品采用机泵同轴设计结构，自身介质轴内循环冷却方式，屏蔽电机外表面采用抛光不锈钢管，保证产品的外形美观、结构紧凑、体积小容易拆卸检查、检修。屏蔽式电机结构和只有静密封的方案，确保了该泵高效节能和无泄漏特点。

采用SiC和石墨两种材质的滑动轴承拓宽了产品的使用领域，轴承利用自身介质循环冷却方式，避免了注油的麻烦。优秀的水力和结构设计、超高效的电机电磁模型，保证了产品的高效节能。

开发背景：

目前我国泵类产品实际运行效率和系统运行效率普遍较低，每年浪费电力大约100亿千瓦•小时，高能耗局面已成为一个十分紧迫的现实问题。如果我国泵效率提高1％，可节约22.7亿千瓦•小时电能，节能效果十分明显。

此系列产品水力模型是公司自主研发、制造的第二代单级单吸泵，具有宽广的高效区和很高的效率，与GB/T13007《离心泵效率》相比，效率整体提高了3～8％。该系列产品的推出，是替代进口产品的最佳选择。

创新关键点：

产品开发采用最新的水力研究成果，通过三元设计理论、模型优化设计及泵动态特性分析方法，提高了泵效率，拓宽了泵的高效区，降低了泵的噪声。

主要零部件铸件采用树脂砂造型，表面光滑。零件采用数控加工工艺，运用三维检测技术保证形位公差的符合度，运用模块理论和模拟技术提高产品的可靠性。叶轮采用不锈钢冲压激光焊接技术，获得国家知识产权局颁发的实用新型专利，专利证号为ZL 2013 2 0534632.7。国内首家采用电机转子先单独做G1.0级动平衡。

取消了水泵的一个主要噪声源电机冷却风扇，同时转子、轴承等所有转动部件外围充满水，产生的声音经过水的阻隔进一步降低。

参评企业信息：

上海东方泵业（集团）有限公司

Shanghai East Pump (Group) Co.,Ltd.

地址：上海市宝山区富联路1588号

电话：+86-21-33719412

传真：+86-21-33719412

电邮：eastpump@163.net

网址：www.eastpump.com

参评产品 五：

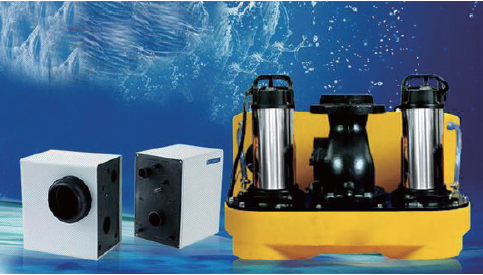

一体化污水提升泵站

（Integrated sewage lifting pump station）

推出时间：2016年

产品说明：

这款一体化污水提升泵站compli 1500系列，由500L/1000L容积的储水罐、2~4台离心泵、1套控制系统组成。储水罐由HD-PE材质制作，耐腐蚀，抗冲击，使用寿命长；离心泵可根据现场需求配备国产或者进口水泵；控制系统具有手动、自动切换功能，缺相、堵转、过流、干转、过压、欠压等保护功能，并可远程实时显示电流、电压等数据，实现所有控制功能。

开发背景：

一体化污水提升泵站应用于住宅类项目较多，扬程、流量都不太大，随着房地产、地铁等行业迅猛发展，地下空间利用率越来越高，导致一体化提升泵站安装位置较深，排水量较大，所以北京北宇机械设备有限公司在原有一体化污水提升泵站基础上，开发出大容积、高扬程、大流量的一体化污水提升泵站compli 1500系列，满足市场需求。

创新关键点：

市场上大型泵站一般采用水泵内置式安装，而这款一体化污水提升泵站compli 1500系列，采用外置式安装，储水箱、水泵、控制箱可以分体运输，在安装现场组装。可以保证水泵在较好的环境中运行，提高水泵使用寿命。水泵外置式安装，方便设备的后期检修及维护，保护售后服务人员的身体健康。整套设备IP68，能够在水下正常运行，确保设备安全可靠。

参评企业信息：

北京北宇机械设备有限公司

Beijing Beiyu Mechanical Equipment Co.Ltd.

地址：北京市朝阳区北苑路甲13号院北辰新纪元大厦2号楼1701室

电话：+86-10-62319397

传真：+86-10-82376580

电邮：info@byjx.com.cn

网址：www.byjx.com.cn

参评产品 六：

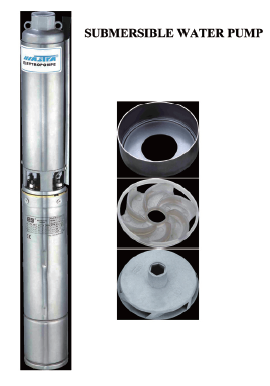

井用潜水泵（Submersible water pump）

推出时间：2015年10月

产品说明：

结构紧凑，经过优化的叶轮和导流壳，有效缩短离心泵的长度，提高泵运转的稳定性，延长泵轴的寿命。

开发背景：

常规离心泵叶轮和导流壳设计，往往泵的长度较长，导致泵轴过长，负荷较大。不利于运输，也不利于使用寿命。

创新关键点：

叶轮和导流壳的设计更加紧凑，缩短叶轮和导流壳的高度，但又要保证扬程和流量不变，甚至更好。

参评企业信息：

广东瑞荣泵业有限公司

Guangdong Ruirong Pump Industry Co., Ltd.

地址：广东省江门市蓬江区杜阮北三路22号

电话：+86-750 3656909

传真：+86-750 3656300

电邮：grchen@ruirong.com

网址：www.ruirong.com

容 积 泵

参评产品 一:

新一代高温低噪内啮合齿轮泵

（New generation of high temperature and low noise internal engaged gear pump）

推出时间：2016年

产品说明:

此新一代高温低噪NLS系列内啮合齿轮泵，不仅采用专利技术，解决了齿轮泵噪音大、震动高和转速低的缺点，还采用全3D模块化的设计。在采用机封和风冷时最高温度可到350℃。各方面技术指标和应用范围全面超越国内外内啮合齿轮泵同类产品。

开发背景：

内啮合齿轮泵以体积小、重量轻、结构简单、制造方便、价格低、工作可靠，自吸性能较好、对油液污染不敏感和维护方便等特点得到广泛应用，但因噪音大、振动大、易断齿和温度应用范围狭窄等缺点，在许多市场领域被螺杆泵代替。

解决噪音问题是提升内啮合齿轮泵性能品质的关键，采用全3D模块化和系列化的设计是许多外资企业一直想做而做不了的事，加之应对高温工况采用机封和风冷的内啮合齿轮泵，一直是有市场需求但没有好的可靠产品。

这款产品噪音比国内外知名品牌降低了30dB(A)，把齿轮泵的设计水准、性能水平和应用领域提高到一全新的高度。

创新关键点：

国内外内啮合齿轮泵效率低、噪音大、振动大、易断齿的根本原因，是因为采用的是重合度只有0.6的圆弧齿轮廓设计。而此款产品采用专利反圆弧齿轮廓设计，把齿轮的重合度从0.6提高到1.3，从而彻底解决了内齿轮泵效率低、噪音大、振动大、易断齿的缺点, 并可把目前内啮合齿轮泵效率、噪音和振动的标准提高到新的高度。

模块化的设计。即产品各零部件的通用性要强，不仅在不同大小系列中可以通用，且在同一大小系列中不同配置应用中也要通用。这是现在很多国外齿轮泵厂家想做而做不了的。

所有零部件均采用全3D参数化设计。产品从铸件、零件、加工图到总装，采用真正的全3D参数化设计。即，所有的图纸在3D软件统一数据库下完成，对任何一零件的修改都会更新到相关的零件的自动更新。比如，更新齿轮的模数和齿数，齿轮的铸件3D和2D图会更新，相关的机加工零件的3D和2D图也会更新，相应总图也会更新。同时，给加工厂或加工中心提供铸件图或机加工零件的3D图（非目前普遍使用2D平面图），就可以直接铸造或加工。这些国内泵企业目前还无法做到。

采用机封的风冷设计使应用，最大温度可达350℃。目前国外企业对于高温内啮合齿轮泵的应用大多采用填料设计（有泄露），磁力泵（价格昂贵），或外接冷却管冷却。此次推出的采用机封的风冷设计，填补了此应用空白。

参评企业信息：

无锡浦川流体设备有限公司

Wuxi Puchans Fluid Equipment Co., Ltd.

地址：江苏无锡新区锡甘路205号

电话：+86-510 88586391

传真：+86-510 88586391

电邮：sales@puchans.com

网址: www.puchans.com

参评产品 二：

CW154料仓泥饼泵（CW 154 silo pump）

推出时间：2015年底

产品说明：

CW154料仓泥饼泵是至今为止最大的W系列干泥螺杆泵，超过11米长，无论尺寸还是流量都是普通干泥泵的两倍。4台此型号的泵被用于英国两家大型污水厂的升级项目中，被安装在干泥料仓输送设备当中，一用一备。

该设备用4条进料槽将干泥由料仓送进莫诺特殊设计的、4米长的进料口中。进料口带有额外的加药孔用来调节干泥。这种带有干保护及超压保护的W系列螺杆泵，将会以60.5m3/h的流量将干泥输送至下一道工艺中。

开发背景：

专门根据客户的要求，莫诺设计了特殊的加药孔以及大型螺旋进料器，来保证进料的稳定性和一致性，通过支架直接连接在干泥料仓的底部。

创新关键点：

CW154是目前世界上流量最大的料仓干泥泵，可以以60.5m3/h的流量输送脱水泥饼。

采用莫诺的易维护EZstrip功能，可在拆除几个螺栓后回拉吸入腔，快速维护万向节或排除堵塞。这种技术大幅减少了泵的维护和更换部件所需的时间——通常只有将管路拆除才能接触到吸入腔内部。

由于该泵为料仓应用，为了安装方便和维护泵被分为了3个部分。每个部分及整体均带有独立的起吊点，方便安装与运输。参评企业信息：

莫诺泵业

NOV Mono

地址：上海嘉定马陆马东工业园区博学南路1015弄4号5号厂

电话：+86-21-39904588

传真：+86-21-39904535

电邮：monoshanghai@nov.com

网址：www.mono-pumps.com/zh

参评产品 三：

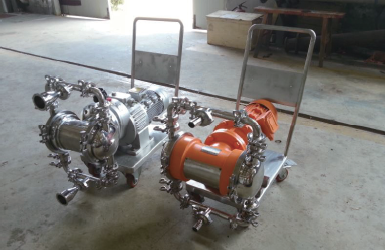

海夫罗电动隔膜卫生泵

( Hygeaflow Motor Driven Double Diaphragm Sanitary pump )

推出时间：2016年

产品说明：

该产品主要应用于各种食品、饮料、乳制品、制药和化妆品等行业。

开发背景：

为对输送的卫生等级有一定要求的客户开发制造的新型卫生泵技术，具有低剪切、允许空转、自吸能力强、易于清洗、无轴封泄露、无润滑油、允许通过颗粒、安装使用灵活、维护简便、使用成本低等特点。

创新关键点：

“HYGYFLOW”电动隔膜卫生泵，是一种利用隔膜往复原理的卫生级泵，灵感来源于成熟悠久的隔膜泵技术。

隔膜泵的原理就是利用隔膜的弹性再通过一套机械旋转机构带动隔膜往复工作，来实现吸入与排出的冲程运行，隔膜因此在左右两侧的隔膜腔室分别工作。同时两侧隔膜腔室进出口的止回阀，配合隔膜的吸入与排出，分别处于关闭与打开的状态，因此保证每侧的隔膜能够充分完整的实现吸入与排出。因此两侧隔膜交替运行，分别处于吸入与排出状态，相互配合，叠加后将物料从上部的泵出口压出去。

该系列依据卫生设备：易于清洗、便于排空、无死点、光洁度高、易于检验，五毒无害无溶出物的理念设计结构与选用材质。它所选择的弹性体，均符合FDA材质，是一款具有超前理念的卫生级产品。

产品使用国际最先进的流体设计程序与计算机三维设计软件设计，经过水力试验室内的先进测试设备采集数据分析性能，是市场上绝无仅有的电动双隔膜卫生泵产品。弥补了气动双隔膜卫生泵，噪音大，能耗大，操作使用麻烦，且必须提供气源的缺点。

相比其他的电动隔膜泵，具有卫生等级高、可清洗、便于验证、使用灵活、可输送含颗粒物料与高粘度物料等特点。

参评企业信息：

上海轶朝泵业制造有限公司

Shanghai YICHAO Pump Manufactuor Co.Ltd.

地址：上海市宝钱公路2827号

电话：+86-21-59543935

传真：+86-21-59543938

电邮：chunzhi_wang@163.com

网址：www.Leonflow.com

参评产品 四：

可在线维护快拆泵（FSIP®）

推出时间：2016年

产品说明

FSIP®设计方案与现存的B Y系列完全兼容。该设计理念由三个阶段组成，FSIP.ready（ 初级版） 、FSIP.advanced（高级版）以及 FSIP.pro（专业版），整个内容设计用于逐步升级替换已安装的泵，可以根据客户的个体需求对新安装设施进行更新。新吸入室设计的BY/SY泵配备有大的检修孔盖，分体式联轴杆，以及两个插入式接头以及“在线全服务”单端面机械密封。

开发背景：

目前为止，现场螺杆泵的维护和维修都仅限于定子和转子的更换——为了更换传动件和轴密封件，必须从现场拆卸更换泵。因此耐驰公司开发出超低维护泵，从而易于实现全部易损坏零部件的更换，却仍然保持泵在管线。

创新关键点：

现场最短的拆卸和安装时间，比常规时间节约了50%。在装配期间不用调节，也不用特别工具。以前需要将转子/定子零部件从常规螺杆泵中拆卸而使用的“检修ABL长度”，在NEMO FSIP®泵中不再需要。因此可以减少安装空间，节约建筑物中安装泵的费用并增加灵活性。例如，可以将排出体面向墙安装使用。

参评企业信息：

耐驰(兰州)泵业有限公司

Netzsch (Lanzhou) Pumps Co.,Ltd.

地址：兰州市高新技术产业开发区刘家滩506号

电话：+86-931 4260000

传真：+86-931 4260089

电邮：Info.nlp@netzsch.com

网址：www.netzsch.com.cn

参评产品 五：

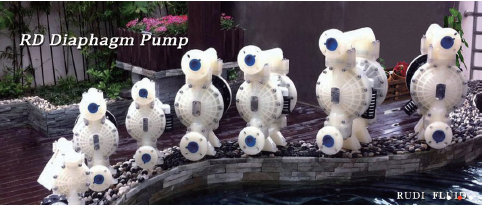

手机远程控制气动隔膜泵（Diaphragm Pump）

推出时间:2016年

产品说明：

这款气动隔膜泵是一种新型输送设备，目前国内最新颖的泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能抽光吸尽。

此隔膜泵共有八种规格。进出口尺寸分别为1/4″、3/8″、1/2″、3/4″、1″、1.5″、2″、3″，流体部件材质有：铝合金、球墨铸铁、聚丙烯、不锈钢；隔膜根据不同膜片材质分别有：丁腈橡胶、氯丁橡胶、聚乙烯、三道橡胶、聚醚橡胶、氟橡胶、聚四氟乙烯、聚二氟乙烯。以满足不同液体介质的需要。

创新关键点：

全新专利的气动隔膜泵系统，可通过远程控制，利用手机或遥控器操作产品，解决在高危的工作环境中，人员可以远离工作现场。同时，新产品解决了废气产出，控制废气循环利用及过滤气体。减少企业生产成本的同时，也更加绿色环保。

参评企业信息：

上海如迪流体输送设备有限公司

Shanghai Rudi Fluid Conveyor Co.,Ltd.

地址：上海市金山区山阳镇南阳港东路350号

电话：+86-21-57579994

传真：+86-21-51862511

电邮：rudi@shrudi.com

网址：www.shrudi.com

参评产品 六：

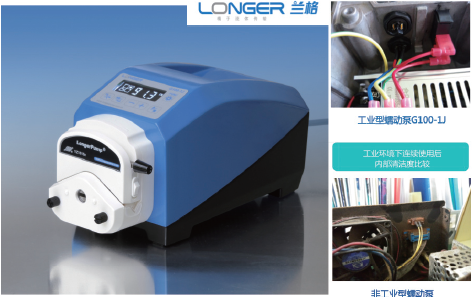

兰格工业蠕动泵G100-1J

（Longerpump Industrial Peristaltic Pump G100-1J）

推出时间：2016年5月

产品说明：

针对工业环境设计的工业型小流量蠕动泵，耐用、坚固、防水、良好的电磁兼容性能。

铝合金外壳,防腐喷漆处理，提高整机的防环境腐蚀性能；良好的电磁兼容性能，既不会被电磁环境干扰，也不会干扰周围的其它电子设备；高防护等级(IP65:完全防止灰尘侵入及各个方向喷水侵入)，适用于潮湿多尘的环境；高质量的电子元器件，优化的软件设计和硬件设计，保证了长期可靠、稳定的运行；段码液晶显示屏，专业设计界面显示泵的设置参数和工作状态；多种控制方式(按键控制、通信控制、外部信号控制)，便于与系统集成。该产品已通过CE认证。

产品适用的典型应用市场有：印刷和包装；化学品的定量添加和输送；纸浆和造纸；纺织；油漆颜料；矿山和选矿；环保处理；太阳能。

开发背景：

工业领域对蠕动泵有非常广泛的需求,因为蠕动泵传输液体时，液体只与管路内壁接触，可防止液体与泵之间的交叉污染；而且蠕动泵的低剪切力，更适合与传输含有颗粒物的液体以及生物活性物质。但由于工作环境和生产工艺等特点，工业领域对蠕动泵又有更严格的要求：更强的耐腐蚀性、更高的可靠性、更强的电磁兼容性能等。

这款小流量工业蠕动泵G100-1J，具有IP65的高防护等级以及强大的电磁兼容性能，可满足工业领域严酷的生产环境；防腐喷漆处理的铝制壳体，强度高，耐腐蚀，并具有良好的散热效果，可极大延长泵的使用寿命；流量范围为0~600ml/min，校准后可达到0.5%的流量精度，实现流体的精确传输。

创新关键点：

防潮及防腐：电气部件进行防潮防凝露处理，防止工业大气腐蚀等级为C4级。（GBT15957 大气环境腐蚀性分类，ISO12944中分为6级）。IP等级：IP65，完全防止灰尘侵入及各个方向喷水侵入。电磁兼容性（EMC）：关键指标达到或超过III级，满足工业场合对电磁兼容性的要求。特别适于高潮湿、有酸/碱雾存在的严酷环境。

案例分享：某太阳能光伏玻璃制造商，工厂环境高湿高热，酸性环境PH值为1~2，环境湿度常在40~50%。原先使用非工业型蠕动泵，每2、3个月就需要维修一批泵。现在更换了兰格工业型蠕动泵G100(客户定制版），完全解决了上述问题，目前已连续使用一年，未出现故障，保证了其工业生产的连续运行，降低了成本、提高了经济效益。

参评企业信息：

兰格恒流泵有限公司

Longer Precision Pump Co., Ltd.

地址：保定国家高新技术产业开发区创业中心A座（071051）

电话：400-020-5333

传真：+86 312 3168553

电邮：info@longerpump.com

网址：www.longerpump.com.cn

喷射泵和其他泵类

参评产品 一：

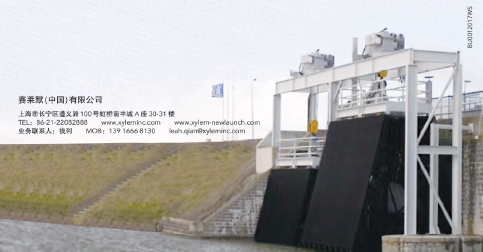

一体化泵闸（TOPGATE）

推出时间：2017年

产品说明：

一体化泵闸是以闸门做为基础结构，将潜水泵直接安装在闸门上，无需独立的传统泵站，将闸门和泵站合二为一，可直接安装在河道上，无需再建造泵房，因此结构更为紧凑和精悍，占地节省，操作简易，施工便捷，管理方便。

日常：内河水位高于外河水位时，泵闸开启，内河水自流至外河；也可将闸门关闭将外河水引入内河，进行水体交换。防洪：外河水位高于外河水位时，泵闸关闭，启动水泵，将内河水强行排入外河。

一体化泵闸运营的核心，采用飞力潜水轴流泵，高效可靠。所采用的无堵塞N技术，是大流量低扬程应用场合的最佳选择。

根据不同工艺需要及水泵安装方式，一体化泵闸分为潜水泵卧式安装结构和潜水泵立式安装结构两种设计。工作闸门的启闭，可根据现场情况选择垂直上下提升或液压翻板式。

专为一体化泵闸开发的智能控制系统，从水泵和闸门的监控，水位和流量的采集，到不同泵闸之间的联动，实现无人值守。手机短信报警和微信智慧水务平台，为用户提供实时资讯，实现可靠和高效的科学管理。

开发背景：

在国内，随着“水十条”的推进，我国众多地区正从源头治污、沿海截污、内河清污、管网清疏、雨污分流等各方面入手，治理黑臭水体，以实现城乡水系的“水清、河畅、安全、生态”。此一体化泵闸针对中国水域特定的水务和地质条件以及本地客户治理需求而“度身定制”，不仅能实现防洪排涝的功能，更兼顾生态补水需求，能实现“雨天排涝，晴天补水”，解决长期困扰国内城区水系治理的难题。

创新关键点：

与传统闸站不同，一体化泵闸在设计上充分利用闸门的框架，以闸门作为泵站的基础结构，将潜水泵直接安装在闸门上，无需传统的独立泵站设计。

一体化泵闸的设计，除需要确定排涝流量，当地水文、地质条件，水闸的形式、尺寸，进行相关的水力计算、防渗排水设计以及闸室布置与稳定计算外，还需要考虑水泵的运行对闸体的影响，以及如何保证进水条件、水泵运行效率和能耗优化。因此，水闸和泵站的结构设计和联调配合尤为重要，以实现泵闸运行的效率最优化。

参评企业信息：

赛莱默（中国）有限公司

Xylem (China) Co., Ltd.

地址：上海市长宁区遵义路100号虹桥南丰城A座30-31楼

电话：+86-21-22082888

传真：+86-21-22082999

电邮：Info@Xyleminc.com

网址：www.xylem.com.cn

参评产品 二：

特大型混流泵（Vertical axial flow pump）

推出时间: 2016年

产品说明：

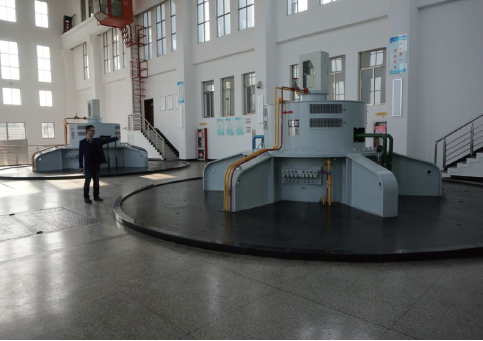

凯泉集团特大型混流泵主要用于水利项目，目前已开发出立式半调节混流泵、立式全调节混流泵、斜式混流泵以及卧式混流泵。此特大型混流泵，选用南水北调备选模型库模型为基础，经公司技术团队通过新技术进行再公关升级，使得机组效率显著提高。凯泉的“特大型混流泵和混流泵节能关键技术研究与应用”项目，已获得中国机械工业科学技术奖一等奖，产品已获20余项专利。

产品广泛应用在国内大型水利工程上。比如，江西省最大的水利工程峡江水利枢纽工程使用的就是凯泉公司研制的出口2.5米的立式全调节混流泵，项目已通过天津中水北方试验台装置实验验收。

开发背景：

我国水能资源丰富，但水资源较少，水源地域分布严重不均，需要建设大量水利工程平衡水资源。水利工程主要指防洪、排涝、调水、供水、水资源开发或配置，我国大部分调水、排水工程大多是低扬程、大流量泵站，这就需要大量的混流泵。这便是凯泉集团立项研发特大型混流泵的初衷。

创新关键点：

可研发高效的水力模型，与泵站流道装置相匹配，提高装置效率。叶片数控加工，表面粗糙度达到1.6，叶片型线与设计要求完全相符。水力部件导叶体设计成铸焊结构，使得导叶片表面可以加工，保证过水流道光滑，提高水泵效率。导轴承的结构创新，导混承是易损件，为了便于更换及节约成本，导混承设计成分半多组成结构。可进行大型薄壁件的加工。

参评企业信息：

上海凯泉泵业（集团）有限公司

Shanghai Kaiquan Pump (Group) Co., Ltd.

地址：上海市曹安公路4287号

电话：+86-21 69591240

传真：+86-21 69597881

电邮：wangyuxin@kaiquan.com.cn

网址：www.kaiquan.com.cn

参评产品 三：

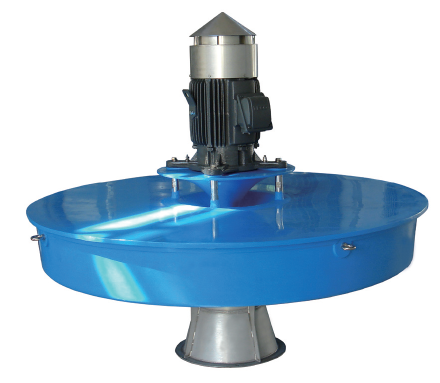

SAR表面式曝气机（SAR surface aerator）

推出时间：2014年5月

产品说明：

表面曝气机乃是利用马达直接带动轴流式叶轮，将废水由导管经导水板向四周喷出并形成一薄片(或水滴状)的水幕，在飞行途中和空气接触形成水滴,在落下时撞击液面，液面产生乱流及大量的气泡,使水中含氧增加。本机系将池底的水吸上而由上方送出，形成一循环水流故兼有搅拌的效果，适用于生活污水及棕榈油废水、造纸、印染废水等各种工业污水曝气，农牧养殖供氧等。

开发背景：

随着世界各国对环境保护的重视，现如今全国各城镇纷纷建设污水处理设施，而曝气设备是污水处理中必不可少的设备，污水处理能力迅速扩张、污水处理率稳步提高、污水处理量快速增长将带来曝气器行业发展的突飞猛进。据悉，全国设市城市镇累计建成污水处理厂约3513座，污水处理能力约1.49亿立方米/日，城市污水处理率达到76.9%。

曝气机械的曝气效果及节能指标越来越重要，研发出高效节能的曝气机械就能更快的推进污水治理。研发主要集中在改进表面曝气机的导流罩设计，使水流平稳过渡，减少流量损失，增加水流扩散面积，从而增加曝气效果，在达到同样效果的前提下节约能源，同时通过对曝气机叶轮水力模型的优化及叶轮结构形式及加工工艺的改进，通过不断的测试试验并验证，以达到国内曝气效果继续提升。

创新关键点：

利用CFD流体分析软件模拟运行状态并找出影响性能的主要存在点，对表面曝气机导流罩、叶轮结构形式及水力模型进行改进，使曝气机在运行时减少流量损失，增加水流扩散面积，使叶轮提升污水、污水增氧时所消耗的电能减少10%，污水在处理过程中的水力损失达到最小化，在节能的基础上使水中含氧量较之前各个机型进一步增大8%，达到更好的曝气效果。

这款产品将导流罩、叶轮结构形式及水力模型进行进一步优化。导流罩采用圆弧过渡的设计方案，叶轮采用整体式结构方式减少叶片工作面水力损失，极大的减少水流损失，从而达使提高曝气效果的同时节约电能，使产品供氧能力及节能方面达到国内外同类优秀产品水平。技术难点在水力模型的改进测试并验证的过程较长，影响研发进度。

目前该改进型表面式曝气机已在马来西亚、印尼等地的工业废水处理项目中进行使用了。

参评企业信息：

川源（中国）机械有限公司

GSD Industrial Co., Ltd.

地址：浙江省平湖经济开发区新明路2399号

电话：+86-573-89508888

传真：+86-573-89509666

电邮：qihua@gsd.net.cn

网址：www.gsd.net.cn

参评产品 四：

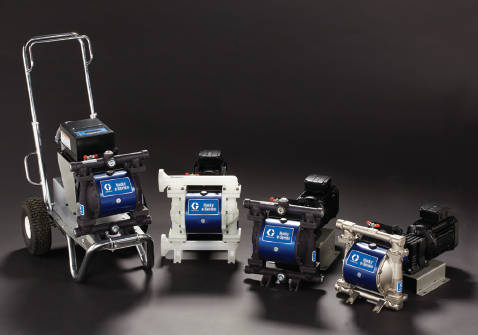

Saniforce™ e-Series卫生级电动隔膜泵

（Saniforce™ e-Series Electric Operated Double Diaphragm Pump）

推出时间：2016年

产品说明：

固瑞克SaniForce e-Series 电动隔膜泵，借助独创专利技术可使泵直接做到背压停机，从而避免在出现管路堵塞或阀门关闭时发生故障。

高能效电动驱动可将能耗减少到传统气动隔膜泵的1/5。无密封件的隔膜泵设计，可防止泄漏和消除由泵干转引起的故障。创新关键点：

持久可靠的泵技术：可处理浆料和磨蚀性物料，完全不会对泵造成损坏；能柔和地处理剪切敏感性材料。

隔膜泵可干转，没有旋转或移动流体密封件，自动吸料。

使用电机驱动，降低能耗和运营成本，提高对泵的控制能力，精确计量流体。

马达选项：可在120v、240v或480v电压下运行，可选用交流或无刷直流马达膜片，可选用防爆型马达。

过流部件，不同的阀座、阀球和膜片材质配置，可满足用户各种需求。

独创的专利充气式推动机构：延长膜片寿命，不会降低流量；能够减少流体出口处的脉动现象；背压停机，无需使用其他开关和控制装置。

参评企业信息：

固瑞克流体设备（上海）有限公司

Graco Fluid Equipment (Shanghai) Co., Ltd.

地址：上海市中山南路1029号（200011）

电话：+86-21-64950088

传真：+86-21-64950077

网址：www.graco.com

参评产品五：

E.SYBOX 智能变频增压系统

（E.SYBOX ELECTRONIC WATER PRESSURE SYSTEM）

推出时间：2016年

产品说明：

E.SYBOX是 2016 年 DAB 集团引入中国市场的一款创新型产品，是一个搭载了变频技术的综合电子系统，不同于常规水泵产品，所研发的每个部件均可通过最小能耗发挥最佳性能，是产品创新与使用简捷的完美融合。

所有这些都集成在一个意大利设计风格的“壳体”当中，具有高效能、高效率、结构紧凑、使用方便等特点，可进行水平和垂直安装、 壁式安装，拥有无线技术，并采用人体工程学原理。它能够敏感应对环境变化并有效发挥作用，通过逆变器对发动机进行水冷，可大大节约能耗，很好地满足安装者和使用者的需求。

E.SYLINE 附件是 E.SYBOX 重要的功能性组件。E.SYDOCK具有4种接口配置，E.SYTWIN允许2台（多至4台）水泵同时使用，E.SYTANK 将 480L储水罐与水泵结合，适用于饮用水。而紧凑型的 E.SYBOX MINI可为小型住宅提供水力增压解决方案。

开发背景：

E.SYBOX 采用了类似食物处理器进化略经的“集中式”技术手段：随着时间推移，我们从使用一组家电（搅拌机、榨汁机、混合机和容器）的模式，切换到使用单一集成的多用途设备——“食品处理机”模式。

我们不再把其称之为“泵”而是称为一个系统。此系统模式可做很多事情，比如当你洗澡时不会出现压力和温度的突然变化。因为系统一旦发现没有水，会自动重启复位。其数字显示功能，便于与系统直接互动。

E.SYBOX是一个集成的智能变频增压系统，从设计之初就考虑到了客户需求和安装需求，产品完美结合了性能和设计，是依据 DAB公司“以客户为中心”的战略计划而进行的研发。

创新关键点：

E.SYBOX拥有 13项国际专利保护，功能完备，质量可靠，设计简约集成，极富现代感。创新关键点在于它的集成性。技术难点在于其变频系统的实现。

戴博水泵（青岛）有限公司

DAB Pumps (Qingdao) Co.Ltd.

地址：山东青岛经济开发区开拓路40号

电话：+86-532 86812030

传真：+86-532 86812010

电邮：sales.cn@dabpumps.com

网址：www.dabpumps.com

阀 门

参评产品 一：

离心泵出口阀门（Centrifugal pumpoutlet valve）

推出时间：2016年

产品说明：

这是一款应急专用的离心泵出口阀门，是常开型水力控制阀。当阀门正常使用时，利用水力控制导阀调整管网特性的功能，具有持压、缓闭截止功能从而保护驱动供水设备。而当检测到阀门故障、压力异常或缺电时，阀门上腔的常开电磁阀自行打开，呈常开状态，所以对管网不存在阻力，或说只存在阀瓣弹簧的超低阻力，仅让应急供水设备自身的超负荷承载能力和调节能力保证管网给水，阀门不会对其造成阻碍，从而最大限度地保证给水系统安全。

此专利阀门利用通用的双腔水力控制阀技术，加装调节阀（针阀）、开关阀（球阀）、减压控制导阀、常开电磁阀控制等，可实现水泵出口压力控制、高背压开启、缓闭载止和故障保护。

开发背景：

众所周知，离心泵的应用必须有出口阀门。在现在的管网设计中，无论是消防管网、供水冷却管网，生活用水管网等，水泵的出口都必需加装出口阀门、闭阀启动供水设备，以保证较低的启动力矩。

为了保证水泵的最佳运行，很多阀门还带有自动流量或自动压力调节功能。现在市面上有多种阀门，特别是多功能水力控制阀，具有恒压及流量调节功能，能很好地保护离心泵的平稳运行。它们在给水系统上的广泛应用，都是为了保证离心泵闭阀启动的要求。

常规的多功能水利控制阀及其技术延伸的多种阀门，都属于常闭型阀门，这在应急供水应用上有一个致命的缺点——水利控制阀多数是由阀体、导阀及各种调节阀门组合而成，阀体又是由弹簧、阀瓣、隔膜腔及隔膜组成，其中任一零件出现故障，都会使阀门无法正常工作而直接将阀门关闭。

例如：常规的水力控制阀的工作原理是：检测阀门上游腔压力（水泵出口压力）达到主导阀设定的压力时，放出阀门上腔压力，从而控制阀门的开启。在此过程中，如果导阀故障或堵塞，阀门就无法开启；在给水系统往管网送水时，常规的水力控制阀，在上游腔（给水压力）跟阀门下游腔（管网压力）接近时，阀门上游腔需要要克服导阀的设定压力及下游腔的压力总和后，才能打开放掉上腔水，开启阀门。如果上游腔跟下游腔的压力接近（系统保压压力接近供水压力），阀门将无法开启。

不仅如此，在系统正常运行过程中，任一调节阀门堵塞或故障都会直接关闭阀门，如果是在应急供水系统中阀门关闭，就会导致供水瘫痪，造成严重后果。

所以市场呼吁有一种阀门或有一种技术，即能满足调节性能，又能在自身故障时主动开启阀门，以不影响应急给水应用。此专利常开型水力控制阀门设计，就解决了以上所述传统阀门的不足。

创新关键点：

在阀门故障或堵塞情况下，会自动开启，更好地适应消防给水系统的应用。具有压力调节功能，可满足多台水泵并连的综合管网问题。通过控制常开型电磁阀，使阀门在管网系统压力高、低压时，或阀门故障、供电故障时，都可以正常打开，保证管网供水。

能根据管网压力动态变化而自动调节阀门的开度以恒定水泵选型工况点的技术，至今尚属空白。此多功能水力控制阀水泵专用阀门，就采用了这种技术，所以能一揽子解决困扰行业的六大难题——

一、纯水力调节阀门，无需借助外执行机构，安全稳定。二、自动恒压调节流量功能（限流）稳定给水负载。三、隔断给水设备与水系统的牵连，自家各扫门前。四、缓慢开启（10S-15S),却能快速关闭(2S-5S)还能消音防水锤。五、零压差关闭功能，可以上游压力大于下游压力情况下主动关闭阀门，防止发动机反转。六、持恒、止回、调节、消音、防水锤多功能一体化。

参评企业信息：

广州劲动机械制造有限公司

Guangzhou Top Power Machinery Manufacturing Co.Ltd.

地址：广州市天河区柯木塱葫芦岭金葫工业区11号

电话：+86-20-87053323

传真：+86-20-87029841

电邮：gzndpps@163.com

网址：www.gzpps.com

参评产品 二：

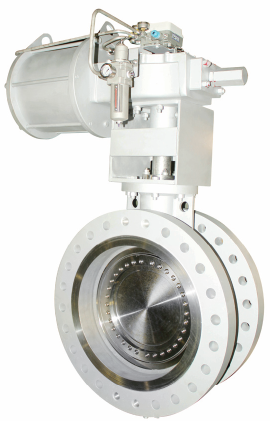

VF-8 高性能三偏心蝶型阀

VF-8 Series High Performance Triple-Offset Butterfly Valves

推出时间：2016年更新升级

产品说明：

VF-8的阀轴设计采用花键制作，优点是可以将组装公差降到最小，能够让使用者将阀门开关角度精确的关到定位。造型以及外观部分设计，依照国际标准规范，使使用者能够简单选用产品及直接使用于管路设备上。

特殊的浮动式阀座设计，使阀门于全关位置拥有理想的密封比压，并增加了阀座使用寿命。还提供了夹套设计，其应用于因温度变化产生的流体结晶而设计，保温层可依据制程条件不同要求订制阀体、阀座及阀轴保温的不同设计及应用，依据客户的工况要求，提供不同材质以便客户选购。

新型阀体结构改变，彻底解决环境温度变换大时，法兰面外漏之情况。外观符合设计规范要求，并针对铸造学、流体力学、加工精度、组装工艺取得最佳化新型。新型阀座提高硬度及耐磨耗，因应不同工况，提供夹层式及纯金属式止漏阀座。新型密封阀座与本体接合的止漏结构，利于快速维修更换。

开发背景：

高性能三偏心蝶型阀蝶型阀VF-8系列产品，是捷流阀业35年以上的专业经验为基础研发而成的，致力于满足客户的实际使用体验。

捷流阀业依照国际规范订立出VF-8设计规范书，还持续研究新的金属材料以及橡胶材料，以帮助使用者满足不同环境温度与压力的产品选择需求。捷流阀业还与国立海洋大学开展产学合作。

新开发的组装设计功能，便于使用者自行方便组装与安装，阀门扭力降低，还可让客户在管路使用时节约更多的输出力，并节约能源。

创新关键点：

在VF-8的阀体铸造时，采用精密铸造，提高产品良率，减少返修重复加工或重新铸造的次数。还在加工时加入了新的工法以及机台，减少了加工切削液以及润滑液的使用。同时创新加工工法以及组装方式，降低了阀门的组装时间，并利用阀轴与碟片加工精度的提高，使阀门组装方式以及速度得到了提升。

产品的所有零件设计皆为可更换设计，可针对单一零件做更换，无需一次更换整套阀门。产品皆做过厂内严格测试，并送往台湾金属工业研究中心以及TUV德国莱茵认证单位，或第三方专业机构，做相关寿命及质量认证。

VF-8最重要的附加值，除了使用安全性外，还有操作扭力相对很低（约低于同业20%左右），可相对有效降低成本。

参评企业信息：

捷流阀业股份有限公司

Value Valves Co., Ltd.

地址：台湾新北市土城区土城工业区中山路9号

电话：+886-2-2269-8000

传真：+886-2-2268-660

电邮：sales@valuevalves.com.tw

网址：www.valuevalves.com

密封、辅助产品及其他

参评产品 一：

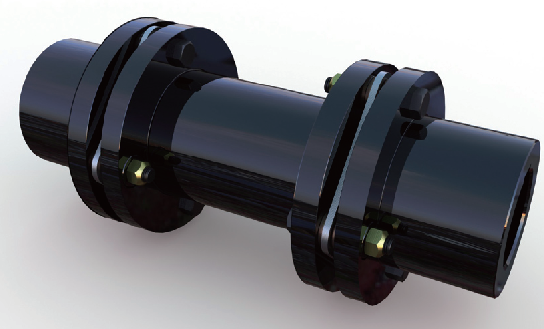

TDE系类叠片挠性联轴器

（TDE series flexible disc coupling）

推出时间：2016年底

产品说明：

此TDE4系列叠片挠性联轴器, 专门针对工业流程泵及其它低转速流体机械设备而开发，是在吸收创明传动三十多年专业制造经验的基础上，为工业流程泵量身定制的具有价格和交货期竞争力的挠性传动产品。具有以下优势：

● 标准化程度高，零部件通用性好，减少用户采购和储备库存；

● 采用批生产模式制造，更具性价比优势和交货期竞争力；

● 挠性元件采用创明传动先进成熟的技术，强度高，补偿性好；

● 孔轴之间采用小间隙配合，紧定螺钉定位，装拆效率高；

● 采用广为认可的DIN标准紧固件。

开发背景：

自1982年以来，创明传动就从事联轴器设计、制造，累计交付各类联轴器四十多万套。主要产品为膜片联轴器和膜盘联轴器，广泛应用于各类工业流程的泵、风机、压缩机组。但已交付产品以用户定制为主，标准化程度不高，采用单件生产方式制造，虽然满足了用户的某些特定需求，但零件通用性差、交货周期长、生产成本高。

随着挠性传动技术的进步和流程泵本身标准化程度的提高，标准化挠性联轴器产品得到越来越多用户的认可。所以创明传动对各类工业流程泵的产品系列和接口尺寸进行分析、归纳，推出具有针对性的挠性联轴器产品系列。

膜片和紧固件采用创明传动成熟、先进的专有技术，所有零部件均采用批量化制造模式，实行自动化仓储管理，通过零部件的积木式组合快速地满足具有挑战性的交货期需要。

创新关键点：

系列产品的零部件标准化和通用化；变单件生产（定制模式）为批量生产模式。技术难点主要在于产品通用化和用户需求个性化的平衡；零部件储备规模和库存管理；交货竞争力和综合成本的平衡。

参评企业信息：

无锡创明传动工程有限公司

Wuxi Trumy Transmission Engineering Co.,Ltd.

江苏无锡新吴区华友二路8号

电话：+86-510-85251709

传真：+86-510-85706330

电邮：trumy@trumy.com

网址：www.trumy.com

参评产品 二：

ZWL型数字集成全变频管网叠压供水设备

（ZWL Micro-computerized Non-Suction Pressure Constant-Flow Water Supply Equipment）

推出时间：2015年

产品说明：

采用新一代的数字集成水泵专用变频控制器，每台水泵均独立配置一个数字集成水泵专用变频控制器，设备通过压力传感器检测水泵出口的压力，将检测值和设定值进行比较，确定水泵投入运行的台数和各个变频器输出的频率，控制每台水泵都在其高效区运行，此功能能够克服因电机最低启动变频的制约而造成的电能浪费，为全变频供水系统特有的节能功能，节能率提高5~10%。

每台变频控制器通过通讯总线技术相互通信、联动控制、协调工作，一套设备拥有多套相互独立又相互联系的控制系统，还可直接通过显示屏进行人机对话,实现泵组运行参数的设定与调整，因而更加高效、节能，智能化程度更高，安全可靠性能更好，操作维护更加便捷，并能实现远程监控，从而提高变频供水系统的稳定性和可靠性，进一步实现高效的经济和社会效益。

开发背景：

自20世纪90年代以来，市场上使用的变频调速给水设备大都采用一台变频器控制多台水泵，其泵组控制电路由一台通用变频器与主控制单元以及相应的外部继电器型电路组合而成。实际运行中，通常只能实现单台水泵的变频调速运行，泵组中其它工作水泵则处于工频运行状态。即使每台水泵配套一台变频器，但整机主控制单元仍然只有一个，且外围继电器电路仍然存在，水泵的运行过程仍然需要通过继电器电路来辅助实现。主控制单元故障后，供水设备无法实现变频运行，不节能。

创新关键点：

每台水泵均各自独立配置一个将变频调速与控制功能集成为一体的数字集成水泵专用变频控制器，每台工作水泵同时变频运行，不需要外部继电器电路，也不需要根据不同的供水工况现场进行程序指令编写；即使其中一台变频控制器发生故障，其它无故障的变频控制器仍然可以指挥设备中的水泵正常工作，实现变频运行，节能节电。

数字集成全变频控制技术是二次供水领域应用变频调速恒压供水设备在控制技术研发进程中的最新成果。与普通继电器电路单变频控制技术管网叠压恒压供水设备相比，采用数字集成全变频控制技术的供水设备，具有安全可靠、高效节能、智能化及集成化程度高、扩展功能强等显著特点。

参评企业信息：

上海连成集团有限公司

Shanghai Liancheng (Group) Co., Ltd.

地址：上海市嘉定区江桥镇曹安公路3616号

电话：+86 21 59138888

传真：+86 21 59136782

网址：www.lcpumps.com

下期杂志将为您揭晓获奖名单及颁奖典礼盛况，尽请期待！
