Vishay新款超薄功率电感器可为便携式电子产品节省宝贵空间

来源：Vishay Intertechnology 发布时间：2017-04-24 413

智能制造技术前沿

Vishay Intertechnology, Inc.推出2颗适用于便携式电子产品中DC/DC转换的新系列超薄功率电感器---IFL和IFLS系列。Vishay Dale IFL和IFLS系列器件的外形尺寸为1212、1616和2020，高度为1.0mm，最大电感为100µH，这个数值通常是尺寸更大的器件才能达到。

Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）推出2颗适用于便携式电子产品中DC/DC转换的新系列超薄功率电感器---IFL和IFLS系列。Vishay Dale IFL和IFLS系列器件的外形尺寸为1212、1616和2020，高度为1.0mm，最大电感为100µH，这个数值通常是尺寸更大的器件才能达到。

今天发布的这些器件尺寸小、电感值高，频率可达5MHz，为笔记本电脑、桌面PC和服务器，超薄、大电流的电源和负载点(POL)转换器，以及用于分布式电源和FPGA的DC/DC转换器提供了节省空间的解决方案。

IFL和IFLS系列器件采用铁氧体磁芯，涂聚亚安酯的铜线和环氧树脂胶粘剂。无屏蔽的IFL系列的典型DCR从42mΩ到2460mΩ，额定饱和电流达7.5A。带屏蔽的IFLS系列可保护临近的元器件免受磁辐射的影响，典型DCR从43mΩ到1730mΩ，额定电流为3.8A。所有这些器件均符合RoHS，工作温度范围-40℃～+105℃。

器件规格表：

产品编号	IFL-1212AZ	IFL-1616AE	IFL-2020BZ	IFLS-1212AB	IFLS-1616AE	IFLS-2020BZ
外形尺寸	1212	1616	20202	1212	1616	2020
高度(mm)	1.0	1.5	2.0	1.2	1.5	2.0
电感 (µH)	1.0～22	1.0～100	0.47～ 100	1.0～33	1.0～100	1.0～68
典型DCR (mΩ)	64～1000	48～2460	42～1440	55～1210	43～1730	43～650
最大DCR (mΩ)	77～1200	58～2952	50～1728	66～1452	52～2076	52～780
热额定电流 (A)	0.40～1.70	0.25～1.85	0.40～2.60	0.25～1.80	0.30～2.30	0.50～2.60
饱和电流 (A)	0.33～1.50	0.33～3.60	0.55～7.50	0.26～1.50	0.27～2.30	0.46～3.80
带屏蔽	No	No	No	Yes	Yes	Yes

IFL和IFLS系列电感器将在2017年一季度提供样品，并实现量产，大宗订货的供货周期为十周。

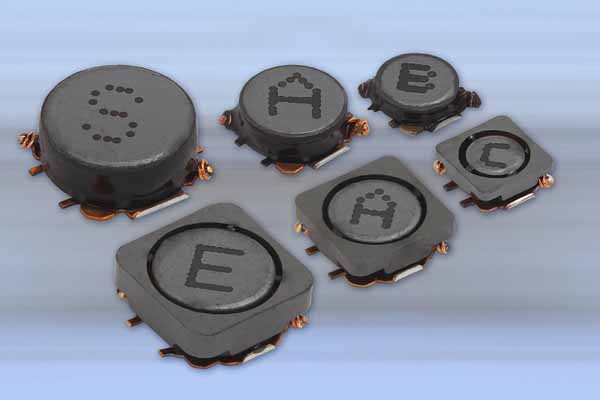

Vishay Dale IFL和IFLS
