知道这些，汽车制动卡钳孔优质加工很容易 | 案例分享

来源：荣格发布时间：2017-04-14 504

汽车制造其他机加工电子芯片电子芯片设计/电子设计自动化（EDA）设计/电子设计自动化（IP类软件）技术前沿

富莱克专门为刀具研发出“多倒棱过渡刀尖”解决方案，应用此方案，消除了加工中存在的多种不良现象。富莱克目前可取代国外进口面向国内客户供应此款刀具。

汽车制动卡钳是汽车刹车制动系统中的重要组成部件，其装配精度要求相当高。

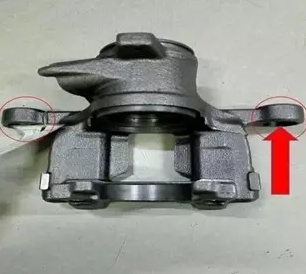

2013年某知名外资汽车部件厂家在汽车制动卡钳孔加工时遇到了难题，试用了多家国外进口刀具，但加工后的效果始终不理想。加工后的零件如下图所示，孔所处位置相对支撑较小，在实际加工过程中易产生微观晃动、在出口处的冲击导致刀尖与零件出口处激增轴向切削阻力。

图1

图2

存在的不良现象主要包括：

图1：孔出口部位存在崩裂现象，毛刺严重。

图2：孔内壁刮纹明显。

这家汽车部件厂对加工工艺及参数都进行了反复调整，均无有效的改善。在此情况下，该厂家找到了富莱克希望协助其解决此问题。富莱克专门为刀具研发出“多倒棱过渡刀尖”解决方案，应用此方案，消除了该厂家存在的上述不良现象，获得了客户肯定。富莱克目前可取代国外进口面向国内客户供应此款刀具。

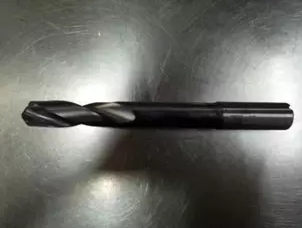

富莱克设计的此款钻头钻尖工艺优势如下：

1. 加工状态稳定，能保证孔位及粗糙度要求。

2. 单支刀具加工寿命在原有进口刀具基础上增加了50%，品质更高。

3. 保证了刀尖的强度和刀具的正常磨损，不存在相较之前进口刀具存在刀尖大崩缺现象（导致整支刀具报废），从而延长刀具修磨寿命，稳定且可复磨6~8次。

最终可帮助客户提升生产效率、提高产品品质、降低采购成本。

附：加工应用数据

工件材料：QT550 .QT500

机床设备：CNC加工中心

刀柄信息：热缩刀柄

冷却：内冷

孔径规格：D18.5+/-0.025

转速：1750

进给：500

进口品牌寿命：未最终稳定量产，间断性出现问题。

富莱克刀具寿命：2万件

公司介绍

苏州富莱克精密工具有限公司创立于2004年,坐落于美丽的古城苏州。累计投资4千多万元，先后引进了世界顶尖刀具磨削设备及刀具检测设备。主要致力于合金切削刀具的生产与研发。主要产品有：硬质合金麻花钻，阶梯钻，立铣刀，铰刀等以及各类成型刀具。同时代理刀柄、夹具等配套产品。

开创10年间，随着企业的不断成长，富莱克拥有一套严谨的刀具设计标准，拥有全面、细致、严苛的检测流程及先进设备，随着不断的努力与不断积累，在孔加工刀具方面富莱克已拥有不输于国外高端品牌的品质。
