制药 | 合作研发的分析设备

这款新型给药计量单元，集成了一家液体气体测量控制系统制造商——Bürkert流体控制系统公司的专业设计知识，以及一家西班牙临床诊断产品生产商——Biosystems公司的生物系统经验。

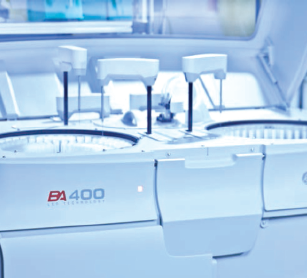

Bürkert流体控制公司参与为BA400分析仪设计给药计量单元。

这个给药单元是一个新型BA400分析装置的核心，致力于实现每小时400个全自动分析测试。操作员会在开始分析过程之前准备好相应的样品和试剂。新的给药单元设计也减少了水和材料的消耗，使得分析仪可以无干扰地连续工作八小时，无需更换或重新填充容器。

Biosystems公司产品旨在简化工作流程，提高运营效率和提高病人治疗效果。为此，该公司开发了一种新的分析装置，可用于体外诊断（IVD）。与Bürkert公司的合作，为他们提供了设计和制造过程中非常重要的控制和流体监测技术。

设计挑战

项目目标是研发一款模块化给药计量单位，不仅适于新系统，还能用于Biosystems公司的现有分析设备。这是一个相当大的设计挑战，需要整合各种组件，比如注入单元、两三个阀门、压力传感器和过滤器等。所有这些都要被安装到一个透明的注塑成型架构中。

该项目的目标是开发一个既适于新系统又适于Biosystems公司现有设备的模块化给药计量装置。

为了在一个非常紧凑的空间实现非常高的精度，此解决方案需要很强的流体控制设计技巧和能力。Biosystems公司的工程师们决定充分利用Bürkert公司的工厂设施，做一个工厂内部制造和组装的定制设计解决方案。

设计的一大关键点是检测和预防的气泡的产生，因为它们会大大损坏分析结果。还需要设计一个透明的观察窗，它对防止Bürkert 的设计师们在研发新型给药计量单元时不会被任何粗糙表面、危险区和锋利边缘伤害到至关重要。

Biosystems公司的工程师们还开发了可架设控制要素的注入成型部件，所有内注入通道都实现了高质量表面抛光。控制阀以0127型电磁阀和6628型双动力摇臂电磁阀为基础，可以最大限度减少危险区，同时实现最大的控制灵活性。

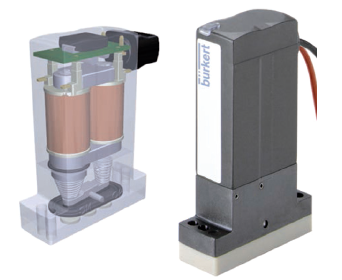

6628型双动力摇臂电磁阀（图左）可确保完整的流体分离，0127型（图右）是专为实现完整的回压性密闭性而设计的。

Bürkert电磁阀专门设计用来实现完整的回压密闭性、优良的洗涤效果，并能保证较低的内部给药量——根据极细微的药量变化非常精准地开合阀门。此外，这些电磁阀的基本设计，能做到完全的流体分离，使设计师们能够尝试某些有刺激性的液体。因为在流程中使用特定清洁化学品的环节是很关键的。

设计合作

这次的合作及新的给药装置的设计和制造，为协同技术创新、一起克服技术挑战以开发一款独特的解决方案开了先河。最终设计很灵活，可用于多款分析设备。这就意味着对这款产品的整体需求将会增加。市场对组件的需求也将增加，制造成本却会被降低，所以这个新的给药计量单元项目非常符合成本效益。
