增材制造与传统生产技术相结合的全自动工厂

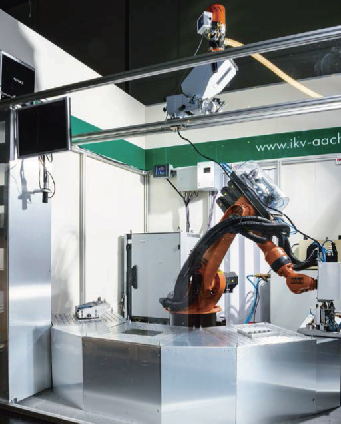

机械臂上装有带自动工具更换装置驱动装置和挤出头。这样，增材制造就可以和机加工工序和嵌入部件的集成结合在一起。

凭借自动化与功能集成带来的巨大潜力，增材制造工艺必将改变塑料产品的生产。除了众所周知的优势，这一工艺也存在一些不足，比如公差、表面特性以及未能解决的集成嵌件方面的问题。现在，一种新的增材、减材生产混合概念提供了功能集成部件生产的经济型方法。

对于单个零部件的生产，增材制造法在几何设计的自由度上具备极大的优势，这也可以用来将某些功能集成到组件之中（1-3）。与自动化加工类似，这类直接制造也是基于CAM生成的数据。比较这两种工艺，增材制造在尺寸稳定性不具优势。此外，通常必须进行后处理。

由于是分层构建，增材组件表面结构粗糙。为了满足美观并保证可接受的尺寸或安装要求，必须进行表面后处理。而且，特别是在熔融层积成型（FLM）的情况下，用于单丝成型的材料成本较高，鉴于目前工厂技术水平，将工艺与自动化进行结合的潜力极低。

相比于增材制造，上述缺点对注塑、冲压或机加工等生产工艺只产生较小影响。注塑技术量产得到的组件尺寸稳定，能达到A级表面及较高的机械性能。然而，为达到这些优势，在某种程度上却限制了设计自由度，更不用说个性化与定制了。机加工方面也是如此，与增材制造相比，可实现的组件复杂度十分有限（4）。不过，单个组件可获得较高的质量与尺寸稳定的表面（5）。

通过后处理达到想要的表面质量

增材制造组件的表面粗糙度不仅取决于对层厚的调整，也取决于所应用表面及构造平面布置的角度。位于亚琛的塑料加工协会（IKV）以一个试件（图1）为样本，考察了如何利用后续减材工艺步骤提高表面光泽度的方法。组件以聚乳酸（PLA）为原料，单层高度0.1毫米，使用FLM系统（型号：X1000，制造商：德国RepRap GmbH）制造，并应用共焦激光扫描显微镜（型号：VK-X200，制造商：Keyence公司）对其表面进行了形态构造分析。

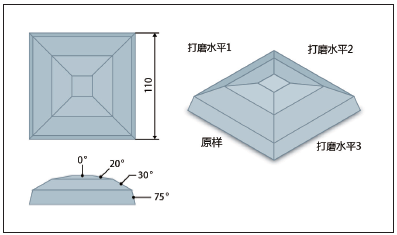

图1 样本包含部件表面和建构平面不同角度的各个部分（来源：IKV）

研究记录可为后续加工步骤提供参考值。采用不同细度的研磨剂和抛光剂对试件进行了手工打磨和抛光。表面结构分析结果反映出手工抛光存在的基本问题，即粗磨步骤仍会留下磨痕（图2）。很难对研磨及抛光阶段加以完全控制。

图2 单个部件不同区域（不同角度）的表面结构在各个加工步骤后所作的形态构造示例（来源：IKV）。

为了评估后续处理是否适合用作塑料加工传统表面处理的初步工艺，试样在随后两个步骤（上色和上光步骤）中进行了涂覆（图3）。采用便携式分光光度计（型号：spectro-guide球体光泽，制造商：BYK Chemie AG）进行了光泽测量，以量化表面质量。光泽测量结果与未涂覆试样的表面光泽度一致。结果表明，涂层弥补了在抛光阶段及第二阶段打磨中产生的磨痕，从而获得了更高的光泽度值（图4）。

图3 由FLM方法生产的部件，经不同精整工序（研磨和抛光）和最后上漆后，显示出不同的表面质量。

不同步骤的替代集成方法

实际应用证明，对增材组件进行后续减材处理是可涂装表面加工必不可少的步骤。尽管这些后处理工艺可以手动进行，但不能以经济的方式实现增材组件可重现的高光泽表面质量，原因在于在手工后处理中材料的去除通常具有不确定性。

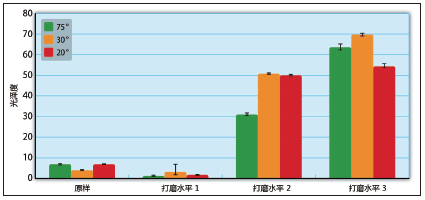

图4 分光光度计测得的光泽度随着后加工所选的精细度而提高（来源：IKV）

为了以一种经济的方式实现恒定的尺寸稳定性，增材制造组件应在自动化过程中再加工。因此，这并不会牺牲组件的复杂性，目的是在增材开发过程中交替整合进减材工艺。这样，还可以集成嵌件，如螺纹或轴承衬套、注塑件以及电子或陶瓷嵌件，以在增材工艺融入全新的功能。

混合制造概念

为此，IKV已经推出一种混合生产概念，通过组合不同的制造工艺，满足个性化产品精确生产的需求。在集成的生产单元中，可以利用不同的工艺各自的优势（图5）。借助于使用带自动换刀系统的驱动装置，可以交替组合不同的工艺。柔性耦合组件按照特定的刀具传送电信号和流体流，且无泄漏。这样可以确保驱动装置的可操作性和刀具轴承准备就绪。

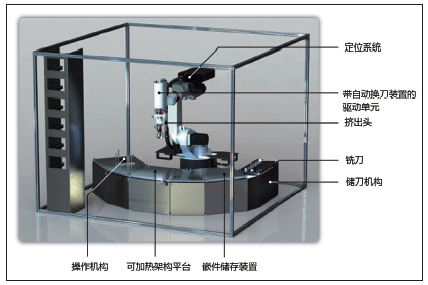

图5 混合生产单元使得经济地生产单个功能一体化塑料部件成为可能（来源：IKV）

为了加工出标准颗粒，挤出机被设计成螺杆挤出方式。与传统FLM相比，喷嘴前室压力更高，其可以加工填充材料。挤出机重量为3.8公斤，是专为低熔融量应用设计的。它配备了直径为16毫米、长度为110毫米的螺杆，可进行三阶段加热（两个电加热区，一个液控进料区）。驱动装置与挤出机拥有单独的扭矩传感器。通过一只型号为HSK 25E的适配器传递旋转动力运动。模板材料（标准粒化）置于生产单元之外（6）。

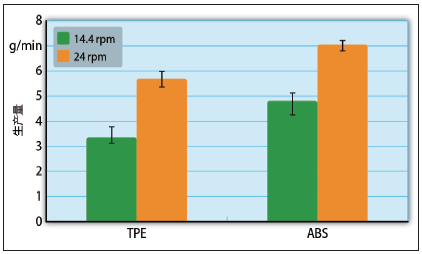

图6 基于所用挤出机技术的首次生产量测量显示了扩大生产的潜力（来源：IKV）

利用螺杆挤出技术扩大产量

在初始生产量测量中，对热塑性弹性体（杜邦）和ABS（A. Schulmann AG）（图6）采用不同的螺杆速度。据证实，由于两种材料各自喂入与输送行为差别较大，提高螺杆速度可增加产量。这是因为一方面，颗粒的几何形状不同，另一方面，材料的流变属性不同。 挤出机可以只根据测得的产量用CAM加工软件校准即可。因此，首先，放料量应与定位系统的进给速度相匹配。然后，根据规定的层厚和放料水平测量出产生的壁厚。在2016 K展上，IKV首次展示了混合生产理念的具体样例（图7）。

图7 所示部件显示了采用螺杆型增材制造方式可带来的几何形状可能性（ 来源：IKV）。

展望

如果能够充分利用增材制造中的定位系统所具有的自动化功能，并在结构增层中与其它生产工艺进行特定的结合，就可以实现经济地生产单个功能集成塑料部件的目的。这样生产出的部件表面品质高，可有嵌件。IKV正在考察所进行的项目从增材制造、减材制造到嵌件集成这一整个混合生产链。
