供需大厅
Access
登录/注册
供应商登录
荣格工业资源APP
了解工业圈，从荣格工业资源APP开始。

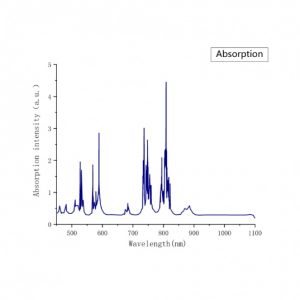

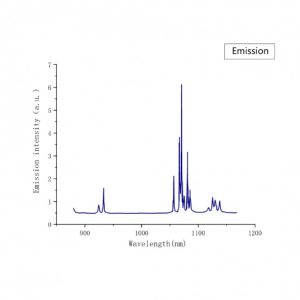

Nd:YAG是在YAG晶体中掺入Nd离子得到的成熟的激光晶体之一。Nd:YAG激光晶体的吸收带宽分别为730-760nm和790-820nm，通常采用闪光灯或半导体激光器泵浦。典型的激光发射峰值为1064nm，通过一些措施也可以发射946nm、1120nm、1320nm和1440nm的激光，通过调Q和锁模分别获得不同波长（532nm、266nm、213nm等）和脉冲宽度（10-25ns）的激光，在生物物理、医学、军事、机械、科研和建筑等领域中有着巨大的应用。一般来说，脉冲激光采用高浓度掺杂晶体，连续波输出采用低浓度掺杂晶体。
工业用Nd:YAG激光器
我们是一家领先Nd:YAG激光晶体的制造商。Nd:YAG的吸收取决于带宽。通常用闪光管或激光二极管来实现。它非常有效，并且可以永远提供高质量的结果。它很容易适应取决于研究模型的庞大应用。最常见的是带有脉冲效应的深度晶体。当然，它集中于分别与生物物理学等一起发展。它通常是由对工业用途具有高范围影响的发射峰制成的。
Nd:YAG晶体通常泵浦很多激光发射峰，并具有锁定模式。对于闪光管或激光二极管，它分别具有重要的配置。因此，它对于找出脉宽以及其他脉宽都起着有效的作用。低浓度掺杂的晶体。通常，它基本上是在具有不同波长的激光器上捕获的。它获得了最新技术所证明的系数。通过发现机械和物理特性，可以很好地适应它们。通过提供出色的光源，它具有很宽的吸收带宽。具有高增益系数的低持久阈值是通过光源访问的。
| 钕浓度公差（atm％） | 0.1- 2.5(+/-0.1)atm% |
| 取向 | [001] or [110] or [111] <±0.5° |
| 平行性 | 10〞 |
| 垂直性 | 5ˊ |
| 表面质量 | 10-5(MIL-O-13830A) |
| 波前失真 | λ/4@632 nm |
| 表面平整度 | λ/8@632 nm |
| 通光孔径 | >95 % |
| 倒角 | <0.2×45° |
| 长度公差 | +0.5/-0mm |
| 厚度/直径公差 | ±0.05 mm |
| 最大尺寸 | dia (3~12.7)×(3~150) mm |
| 损坏阈值 | >750 MW/cm2@1064 nm 10 ns 10 Hz |
| 消光比 | >30 dB(取决于实际尺寸) |
| 精密研磨 | 400 grit |
| 晶体结构 | 立方 – la3d |
| 晶格常数 | 12.01 Å |
| 密度 | 4.56 g/cm3 |
| 熔点 | 1950 °C |
| 导热系数/（W·m-1·K-1 @ 25°C） | 0.14 W |
| 比热/（J·g-1·K-1） | 0.59 |
| 断裂应力 | 1.3-2.6*103 kg/cm2 |
| 热膨胀率/（10-6·K-1 @ 25°C） | [100] 取向–8.2 |
| [110] 取向–7.7 | |
| [111] 取向–7.8 | |
| 硬度（莫氏） | 8.5 |
| 杨氏模量/ GPa | 317 |
| 剪切模量/ Gpa | 54.66 |
| 消光比 | 25 dB |
| 泊松比 | 0.25 |
| 激光跃迁 | 4F3/2 →> 4I11/2 |
| 光子能量 | 1.86×10-19 J |
| 激光跃迁波长，λl（nm） | 1064 |
| 泵浦跃迁波长，λp（nm） | 808 |
| 泵浦跃迁带宽，Δλp（nm） | <4 |
| 激光跃迁带宽，Δλl（nm） | ~0.6 |
| 泵过渡峰截面，σp（E-20 cm2） | 6.7 |
| 激光跃迁峰截面，σl（E-20 cm2） | 28 |
| 泵过渡饱和强度φp（kW / cm2） | 12 |
| 激光跃迁饱和强度φl（kW / cm2） | 2.6 |
| 激光跃迁饱和通量Γl，sat（J / cm2） | 0.6 |
| 最小泵浦强度Imin（kW / cm2） | ~0 |
| 上部激光管寿命，τ（毫秒） | 0.26 |
| 量子缺陷分数 | 0.24 |
| 分数热产生 | 0.37 |
| 折光率 | 1.8197 @1.064 µm |
| 荧光寿命 | 230 µs |
