智慧路灯使用的PM2.5粉尘传感器

来源:荣格

发布时间:2018年9月7日下午 03:09:47

智慧城市需要智慧照明,城市亮化更需要智慧路灯。智慧路灯融合了LED照明、物联网和云平台、光色和PM2.5等传感器、WiFi/CDMA/GPRS/ZigBee/PLC等无线或载波网络、视频监控、通信基站、LED显示屏、电动汽车充电桩和手机充电器、服务器和数据库、微基站、报警和广播系统、智能城管和网格监控、一键报警等众多的相关跨界学科技术。智慧路灯已进入模组化系统整合设计时代,可以按需要配置相应的功能模组,用软件来串联所有的功能模组,用无线网络实现所有功能模块的联网运营。智慧路灯的核心技术是系统集成强大的专用操控软件,所选用功能模组可以共享设计、共享生产,择优而用。

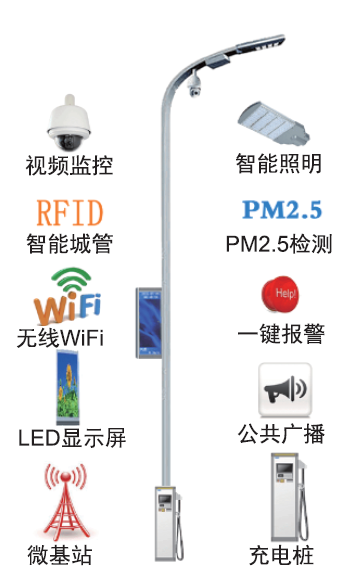

图1  智慧路灯是一个小小的智能系统

图1  智慧路灯是一个小小的智能系统

智慧城市需要智慧照明,城市亮化更需要智慧路灯。智慧路灯融合了LED照明、物联网和云平台、光色和PM2.5等传感器、WiFi/CDMA/GPRS/ZigBee/PLC等无线或载波网络、视频监控、通信基站、LED显示屏、电动汽车充电桩和手机充电器、服务器和数据库、微基站、报警和广播系统、智能城管和网格监控、一键报警等众多的相关跨界学科技术。智慧路灯已进入模组化系统整合设计时代,可以按需要配置相应的功能模组,用软件来串联所有的功能模组,用无线网络实现所有功能模块的联网运营。智慧路灯的核心技术是系统集成强大的专用操控软件,所选用功能模组可以共享设计、共享生产,择优而用。

PM2.5粉尘传感器

大气中PM2.5的浓度已成为气象预报的重要数据。智慧路灯电杆安装PM2.5粉尘传感器可以直接实时监测道路周边的空气质量。多个灯杆网点的N多次测量,N多点的数据通过无线传输和云平台汇中,可以精确分析各区域的PM2.5的状况。PM2.5主要用粉尘传感器来实时监测。

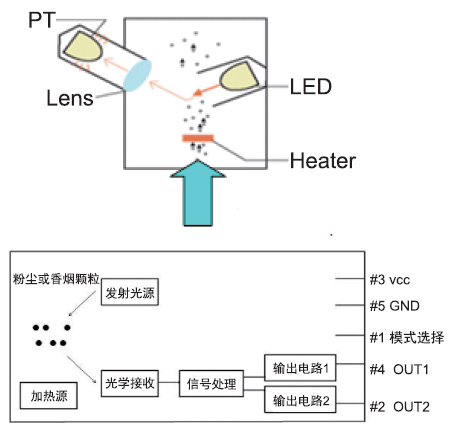

图2  PM2.5粉尘传感器工作原理

图2  PM2.5粉尘传感器工作原理

粉尘传感器中PM2.5检测单元采用粒子计数原理,可灵敏检测直径1μm以上灰尘颗粒物。图2是PM2.5粉尘传感器工作原理图,粉尘进入粉尘传感器吸入口,经过电加热区到达内腔,在LED灯发射光源下进行粒子计数,通过光学镜头接收,经内部信号处理器和有关电路转换,最后获得有关PM2.5的数字信息,进行上传或显示。图2是PM2.5粉尘传感器的工作原理图,周围空气被吸入后,经微加热而加速上升,经LED灯的光照,在PT Lens透镜上留影而被测量大小并计数。PM2.5电子仪器对透镜接受的光学信号进行处理,将其转换成电信号,和将获得的PM2.5数据流向外传输。图3是PM2.5粉尘传感器。

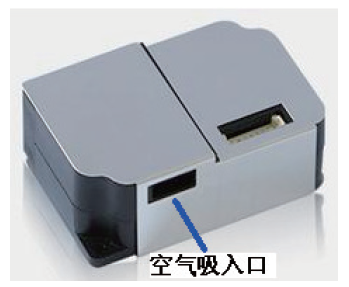

图3   PM2.5粉尘传感器

图3   PM2.5粉尘传感器

智慧照明

智慧照明是一种智能自控的照明系统,它需要品种繁多的各式各样的传感器。除了PM2.5粉尘传感器外,为了采集自然光中的各种元素数据需要更多的亮度、色温、照度等传感器。为方便系统集成使用,如今许多已经集成信号采集、信号转换、标准化输出于一体的功能模组。
