GN 2180边缘防护密封胶条材料 NBR / EPDM (UL认证)

来源:荣格

发布时间:2018年7月2日下午 12:07:41

GN 2180边缘防护密封胶条用于门、盖板和舱口的密封。胶条可手动压入金属板材的边缘。胶条内置夹紧嵌件防止松脱,安装时无需胶水或其他粘合剂。

GN 2180边缘防护密封胶条用于门、盖板和舱口的密封。胶条可手动压入金属板材的边缘。胶条内置夹紧嵌件防止松脱,安装时无需胶水或其他粘合剂。

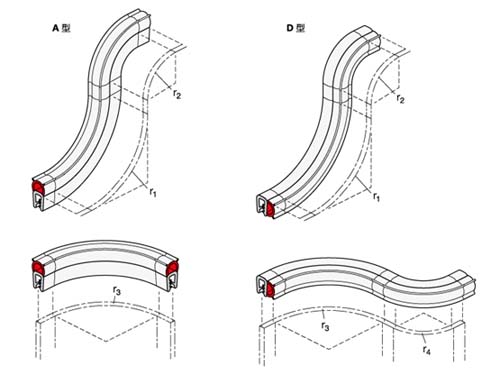

安装时,密封条受压时会产生轻微的形变量w2,从而确保良好的密封效果。因此请遵循安装指导半径((r1... r4))确保安装简便,装配完成后密封良好。

NBR丁腈橡胶胶条推荐用于表面接触燃料,油液和冷却液的场合。

EPDM 胶条已通过 UL 50 和 UL 94-HB 防火等级认证,因此获准进入美国和加拿大市场。

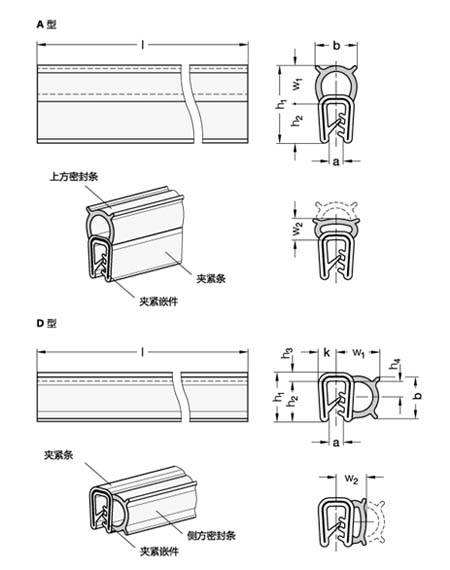

类型

A型:密封条位于上方

D型:密封条位于侧方



材料

三元乙丙橡胶EPDM

• 黑色

• 胶条硬度 65 ±5 Shore A

• 密封条硬度: 25 ±5 Shore A

• 耐受温度: -40 °C to 100 °C

丁腈橡胶NBR

(仅适用于尺寸 h1 = 20.5 和 13)

• 黑色

• 胶条硬度60 ±5 Shore A

• 密封条硬度 25 ±5 Shore A

• 耐受温度达 -30 °C to 100 °C

EPDM密封条产品经过UL认证

UL(美国保险商实验室),类似德国TÜV,为独立的致力于安全科技的全球性机构。通过其检测是美国及加拿大市场的准入要求。

采用的EPDM材料的GN 2180边缘防护密封条拥有“UL-认证元件”标志。这表明该胶条可作为合规的组件被应用于符合UL认证要求的最终产品。

对于广大客户和公司,鉴于其确保了产品的高品质、工艺可靠、长久耐用及安全可靠性,该类认证需求变得日益重要。

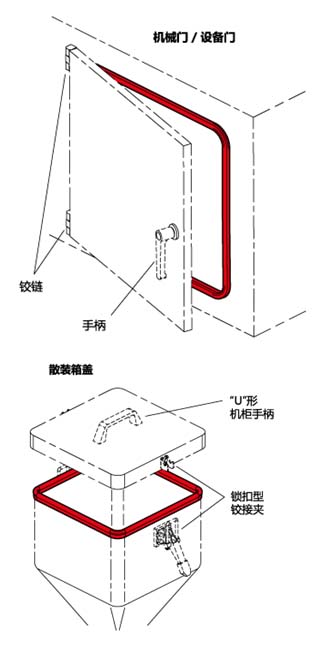

胶条与其它Elesa+Ganter机械标准机械配件相结合

• 闩锁

• 铰链

• 铰接夹


关于边缘防护胶条:

边缘防护胶条安装在金属板和盖板的边缘。胶条保护构件表面避免被锋利边缘的损伤。同时,胶条上的边缘防护密封条可用于门,盖板和舱口的密封。

使用和应用

使用边缘防护条,可在操作和处理由金属板制成的设备与机器部件时,将边缘割伤与擦伤的风险降至最低。与此同时,在许多应用场合中还提供了视觉“装饰效果”。此外在电缆和管道敷设时,可用密封胶条隔断分隔板的开口与边缘,这样可为电缆和管道提供可靠保护,以防止其剥落或磨损。

一般而言,采用边缘防护胶条简化了诸如板材边缘本身去除毛刺、倒角加工或激光切割等后续处理工艺。

边缘防护密封胶条除了具有边缘防护的功能外,更推荐用于门、盖板及舱盖等需要额外密封的场合。密封条可以防止诸如灰尘、热空气或噪声的散发;或者阻止水雾侵入。

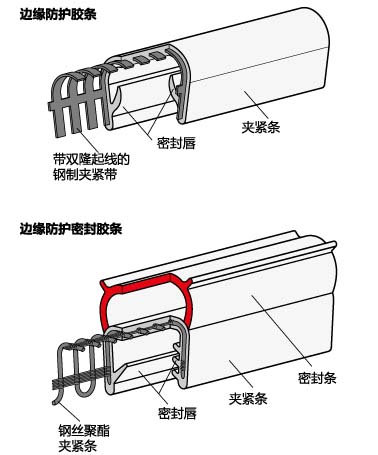

结构

边缘防护胶条用于夹紧金属板边缘,其外形轮廓贴合基础板材,并对金属板边缘提供额外的防护。

为了强化夹紧力,胶条内含增强嵌件,以防止安装后胶条自行松脱。

嵌件可提供钢带款或钢丝聚酯带款。钢带嵌件具有更强的夹紧效果,钢丝聚酯嵌件则允许更小的安装半径,并使得边缘更加平齐。

密封条附着在夹紧条顶部或侧面。密封条远远软于防护胶条,可与边缘防护胶条采用同样的基料,也可根据特定应用场合采用特殊材料。为达到最佳密封效果,需对密封条预加应力,使其产生形变,以精确贴合所附着的表面。

边缘防护条内部的密封唇保证了其对板材边缘接触面的良好密封。


安装

当需要排列胶条时,可用侧铣刀和剪刀适合裁切夹紧嵌件。夹紧嵌件所有突出于裁切区域的末端部分均要去除,以防止其造成伤害。胶条末端和斜面可根据需要,随后进行密封与/或粘合处理。

通过夹紧嵌件将胶条固定在边缘上。通常无需胶水或其它粘合剂。

胶条一般可手压安装。如有必要,还可额外采用软头锤轻敲以固定胶条。

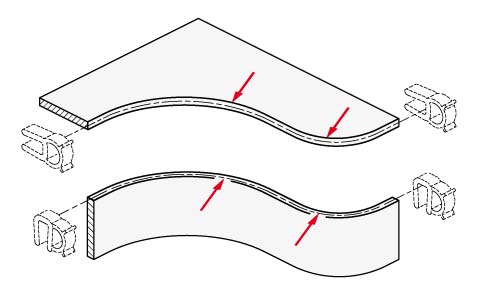

最小设置半径

为保证胶条持久的密封性并防止胶条脱落,设置时不应低于最小半径。这还可使胶条更易安装。

安装时应参考产品样册上的标准半径参数。根据方向的不同,会造成切割或折弯的半径有所区别,也就是说,密封条安装在板材内部或外部时应注意其半径不同。

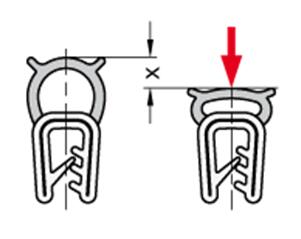

塑形

理想的做法是应将边缘防护密封条的形变x最大值保持在约30-50%,以确保密封的可靠性。

形变超过50%会损害密封的严密性,并且塑性形变会导致密封条材料的弹性减小。

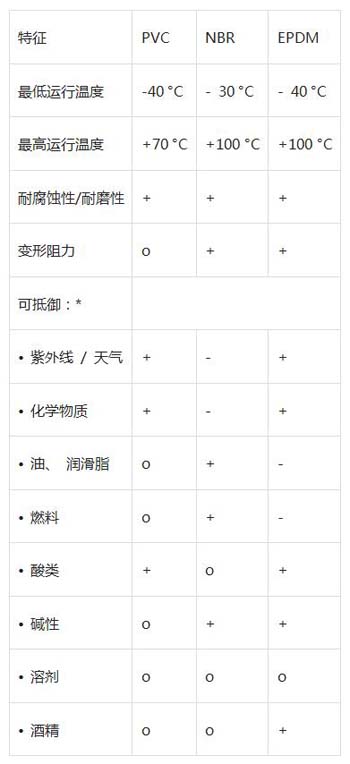

基本材料,特性

胶条可根据应用场合采用多样的基本材料。下表总结了若干一般特性以便选材。

由于化学品、溶剂等种类繁多,没有明确的具体规格。而某些基本不稳定的材料也会在与特定材料共用时保证稳定,反之亦然。浓度,湿度与暴露时间也对材料特性起到至关重要的作用。因此我们建议客户在将胶条材料与其它材料相接触时,进行耐受性测试。

* + 可抵御,或有条件的抵御,- 不可抵御
