汽车转向系统的降噪要领

来源:荣格 发布时间:2018-05-08 801
工业金属加工汽车制造整车及零部件金属成型机床机加工总装与装配工程材料与轻量化塑料加工设备橡胶加工设备及零件工厂管理其他电子芯片电子芯片设计/电子设计自动化(EDA)设计/电子设计自动化(IP类软件)
收藏
随着排放法规的日益严苛,发动机的噪音得到了显著降低。而随着新能源汽车的兴起,这一现象得到了更多的关注。如何降低汽车转向系统的噪声,让我们来听听圣戈班的意见。

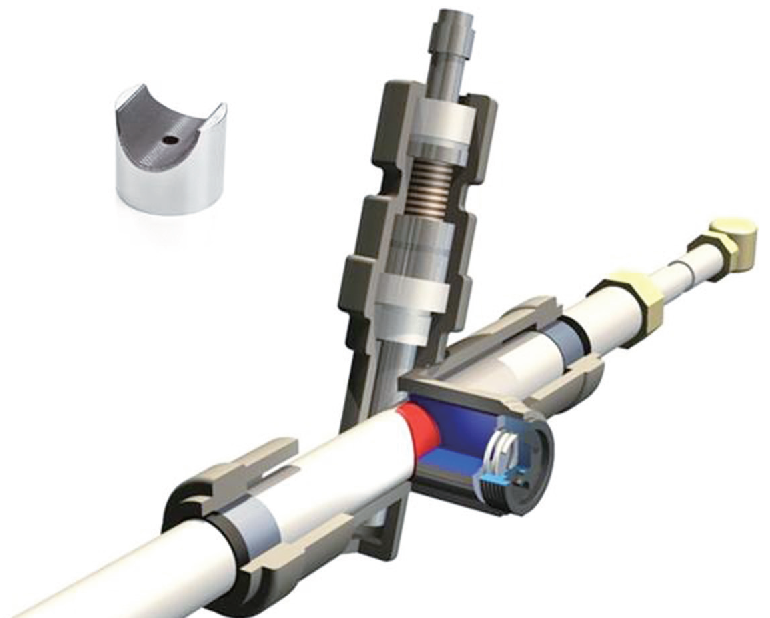

图1. 转向齿条轴承在系统转向中起到关键作用,其中红色表示滑动层

道路基础设施的改善,轮胎质量的提升,以及悬挂技术的不断改进,这都使得驾驶体验变得更加流畅,也意味着汽车转向系统对于驾驶舒适性的影响变得更加明显。为此,圣戈班的汽车降噪专家们进行了大量的测试和深入调查,结果显示,影响转向系统质量的两个重要特征分别是噪音和转向体验。转向齿条轴承(又称“转向齿条导向轴承”)在系统转向中起到关键作用,齿条轴承用于确保齿条与小齿轮齿之间的持续啮合,如图1所示。齿条轴承通常受300N的弹簧推力而依附在转向齿条上。如果齿轮与齿条脱离,则整个转向系统将无法正常工作。

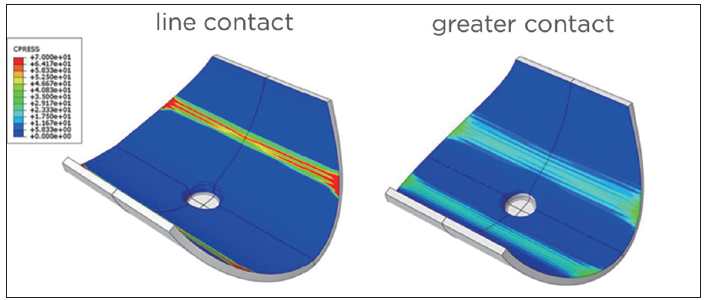

图2. 由齿条轴上施加1kN 在两个齿条轴承形状的FEA 压力分析,左图为线接触,右图为较大的接触。

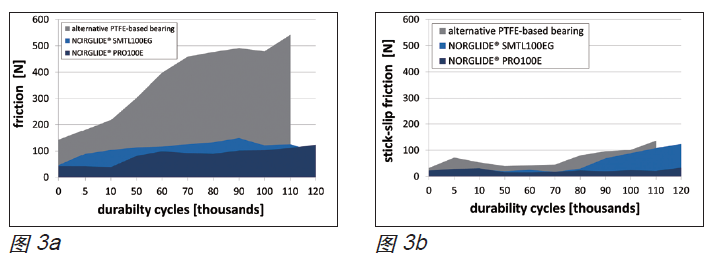

高磨损率的另一个问题,是摩擦力会随着时间推移而增加。用烧结青铜和PTFE制成的轴承通常具有较薄的PTFE层,一旦磨损,青铜层的暴露将增加与转向齿条的摩擦。而较大接触的轴承具有较低的磨损率,确保金属部分不暴露在外。图3中,经过对烧结青铜和PTFE部件的耐久性测试,采用线接触设计的轴承出现摩擦力值明显持续增加的现象;而圣戈班NORGLIDE®齿条轴承采用较大接触的设计,保持始终如一的摩擦力和动静摩擦值。
